Biến dòng đo lường hạ thế RCT-35 50/5A

Biến dòng đo lường hạ thế

Biến dòng RCT-35 50/5A — đưa dòng 50A về 5A cho đồng hồ đo

Biến dòng đo lường hạ thế RCT-35 50/5A — thợ điện gọi tắt là CT, biến dòng đo lường, tiếng Anh là current transformer — chuyển dòng lớn chạy trong tủ về mức 5A tiêu chuẩn để đồng hồ Ampe, công tơ hay thiết bị đo làm việc được.

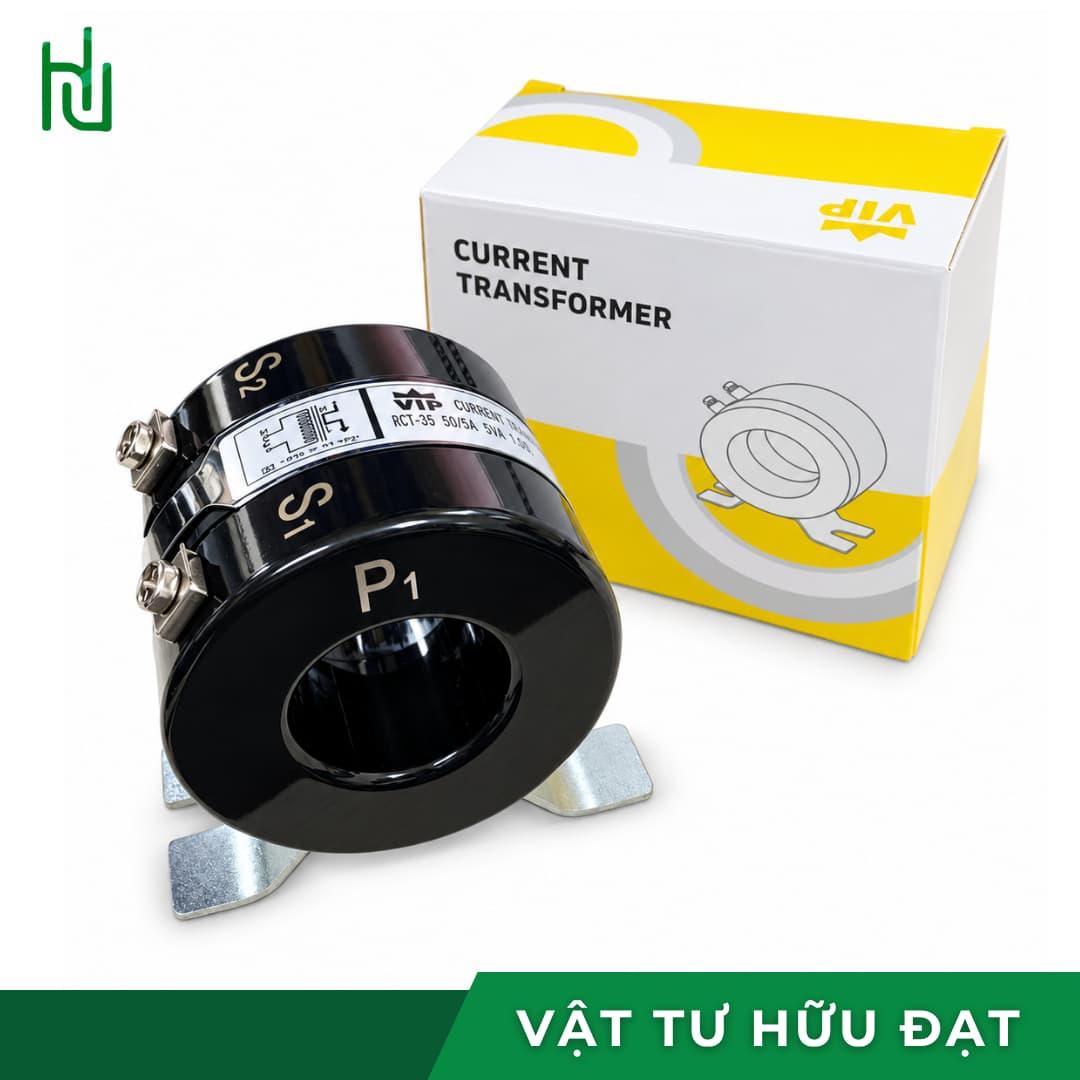

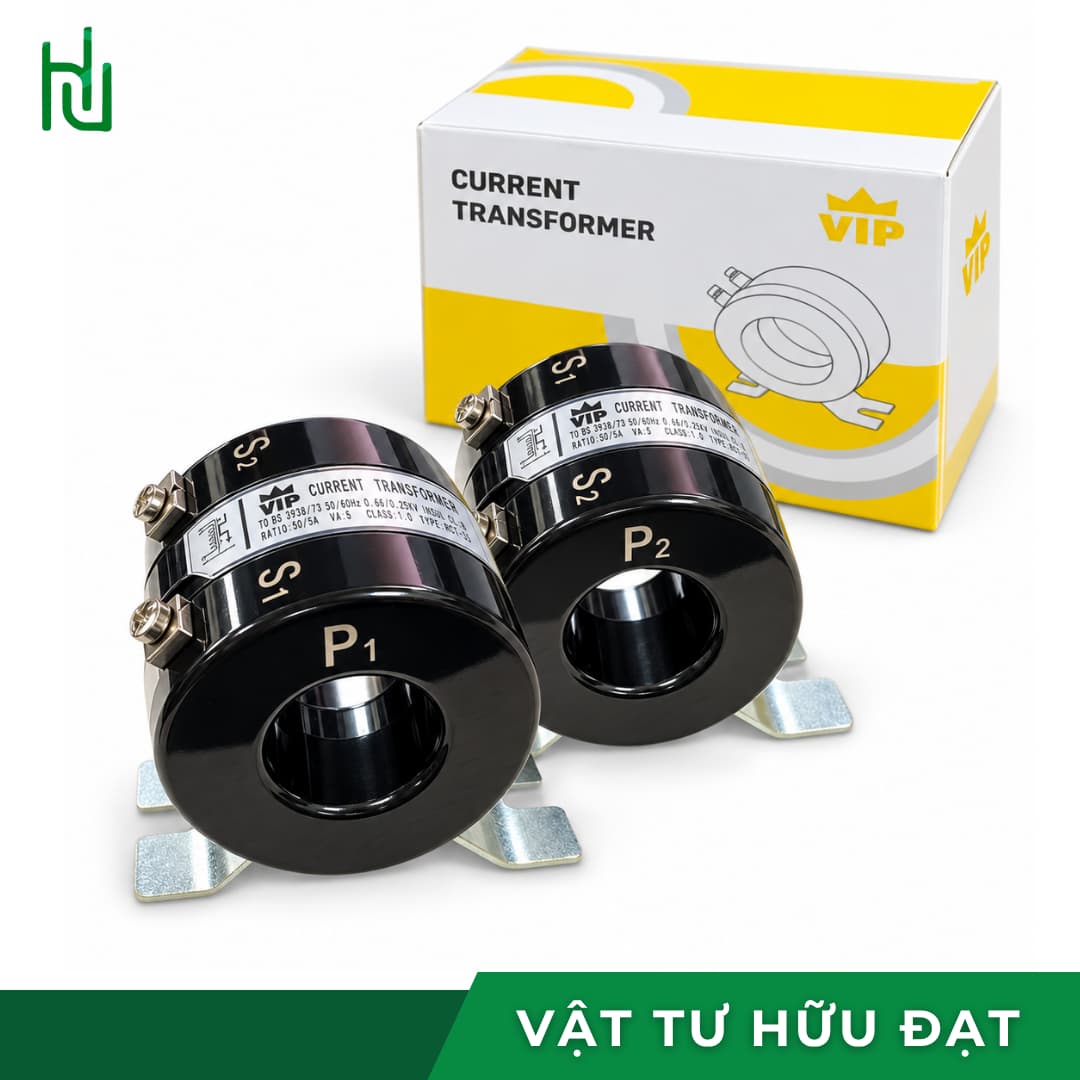

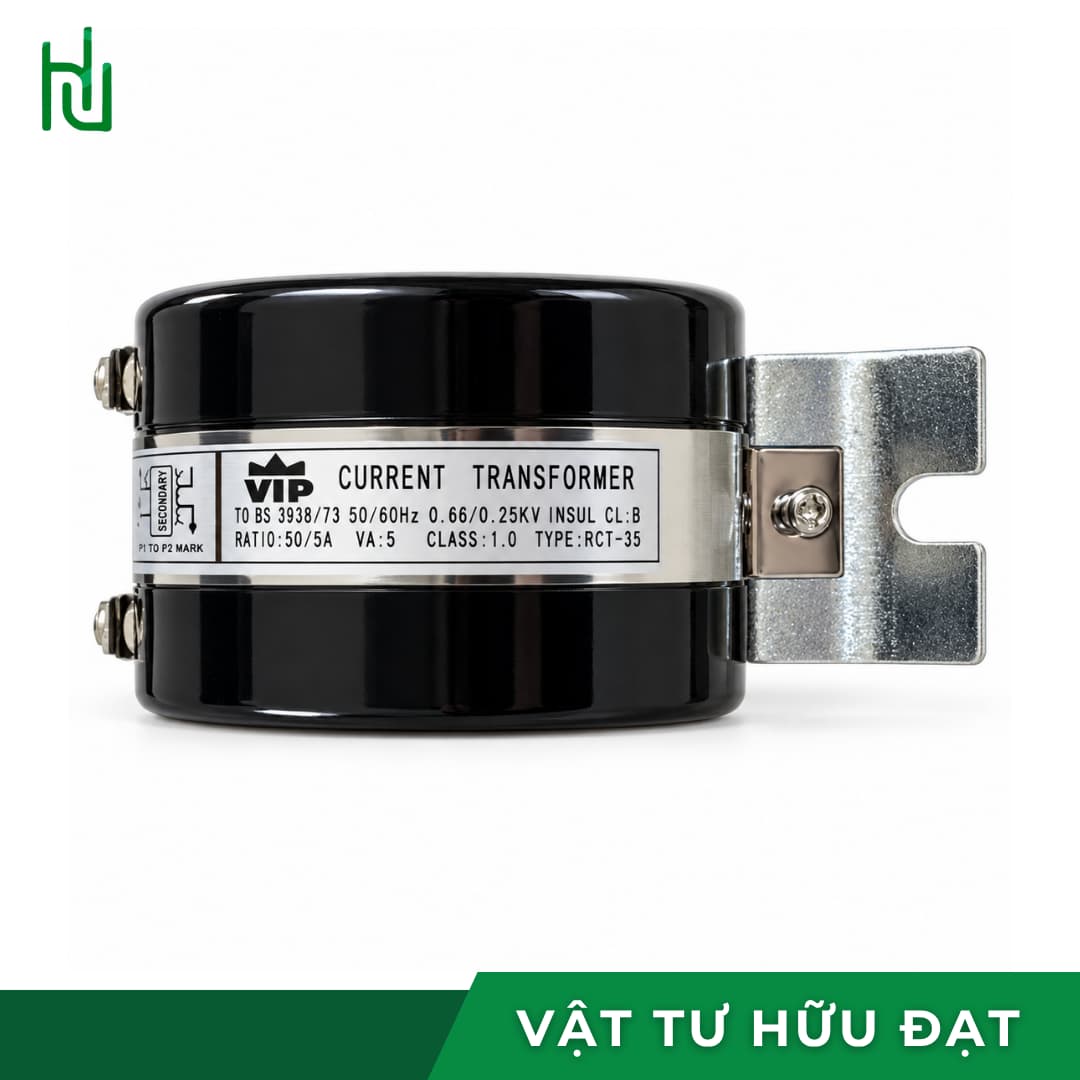

Thân tròn, kiểu luồn dây hoặc luồn thanh cái. Dây tải đi xuyên qua lỗ giữa, không phải cắt dây hay đấu nối vào mạch động lực. Tỷ số 50/5A, cấp chính xác Class 1.0, dung lượng 5VA.

Tỷ số 50/5AClass 1.0 · 5VALuồn dây, thanh cáiHạ thế

Tỷ số biến dòng50/5ASơ cấp 50A · thứ cấp 5A

Cấp chính xácClass 1.0Dùng để đo giám sát, không dùng tính tiền điện

Kiểu lắpLuồn dâyKhông phải cắt dây mạch động lực

Thông số kỹ thuật của biến dòng RCT-35 50/5A

Thông số biến dòng RCT-35 50/5A theo nhà cung cấp.

Thông số biến dòng đo lường RCT-35 50/5A
Model	RCT-35
Loại	Biến dòng đo lường hạ thế
Tỷ số biến dòng	50/5A
Dòng sơ cấp	50A
Dòng thứ cấp	5A
Cấp chính xác	Class 1.0
Dung lượng	5VA
Kiểu lắp đặt	Luồn dây hoặc luồn thanh cái
Cấp điện áp	Hạ thế
Kiểu dáng	Thân tròn, vỏ cách điện
Ứng dụng	Đo lường, giám sát dòng điện
Đơn vị bán	Cái

Biến dòng làm việc gì

Đồng hồ Ampe không đo trực tiếp dòng lớn được — biến dòng là cầu nối giữa hai bên.

Đưa dòng lớn về mức đo an toàn

Dòng 50A chạy trong thanh cái được quy về 5A ở đầu ra. Đồng hồ và dây tín hiệu chỉ làm việc với dòng nhỏ, người thao tác cũng an toàn hơn.

Không cần cắt dây mạch động lực

Dây tải chỉ đi xuyên qua lỗ giữa của biến dòng. Lắp thêm vào tủ đang chạy chỉ cần cắt điện, luồn dây rồi đóng lại, không phải đấu chèn vào mạch.

Theo dõi tải để phát hiện bất thường

Nhìn dòng từng pha biết máy đang chạy non tải hay quá tải, ba pha có lệch nhau không. Đây là cách phát hiện sớm hỏng hóc ở mô tơ.

Bảng 10 tỷ số trong dòng

Hai model, mười tỷ số. Chọn theo dòng định mức của tải cần đo.

Biến dòng hạ thế — RCT-35 và RCT-58
Model	Tỷ số	Cấp chính xác	Dung lượng	Hợp với
RCT-35	50/5A	Class 1.0	5VA	Tủ nhỏ, đo giám sát
RCT-35	100/5A	Class 0.5	5VA	Đo lường chính xác, công tơ
RCT-35	150/5A	Class 0.5	5VA	Tủ điện phân phối
RCT-35	200/5A	Class 0.5	5VA	Máy móc công nghiệp
RCT-35	300/5A	Class 0.5	5VA	Hệ thống tải trung bình
RCT-35	400/5A	Class 0.5	5VA	Tủ điện tổng nhỏ
RCT-58	500/5A	Class 0.5	5VA	Tủ phân phối, tải lớn
RCT-58	600/5A	Class 0.5	5VA	Động cơ công suất cao
RCT-58	800/5A	Class 0.5	7,5VA	Tủ điện tổng
RCT-58	1000/5A	Class 0.5	7,5VA	Trạm điện, tải rất lớn

Class 1.0 và Class 0.5 khác nhau ở đâu: con số là sai số cho phép tính theo phần trăm. Mã 50/5A này là Class 1.0, đủ dùng để theo dõi dòng tải hằng ngày. Nếu con số dùng để tính tiền điện nội bộ hay nghiệm thu thì nên chọn tỷ số có Class 0.5.

Không chắc tải của mình cần tỷ số nào?

Gọi 0938 101 806 để được tư vấn

Chọn tỷ số cho đúng

Nguyên tắc: dòng làm việc lớn nhất nên nằm khoảng 70 đến 80% dòng sơ cấp của biến dòng.

Dòng tải lớn nhất	Tỷ số nên chọn	Ví dụ thực tế
Tới 40A	50/5A	Tủ nhánh nhỏ, mô tơ vài kW
60 – 80A	100/5A	Máy nén khí, tủ xưởng nhỏ
110 – 120A	150/5A	Tủ phân phối một khu
150 – 160A	200/5A	Dây chuyền máy móc
220 – 240A	300/5A	Tủ tổng xưởng vừa
Trên 300A	400/5A trở lên	Tủ tổng lớn, trạm phân phối

Đồng hồ Ampe phải khớp tỷ số: biến dòng 50/5A phải đi với đồng hồ có thang đo ghi 50/5A. Lắp đồng hồ thang khác thì kim vẫn chạy nhưng số đọc sai tỷ lệ. Khi đặt hàng, báo luôn tỷ số biến dòng để bên mình giao đồng hồ đúng thang.

Lắp đặt & cảnh báo hở mạch

Có một quy tắc với biến dòng mà vi phạm là hỏng thiết bị và nguy hiểm cho người.

Không bao giờ để hở mạch thứ cấp khi sơ cấp đang có dòng. Hai đầu ra của biến dòng phải luôn nối kín — vào đồng hồ, vào thiết bị đo, hoặc nối tắt lại với nhau. Để hở trong khi dây tải vẫn mang dòng sẽ sinh điện áp rất cao ở hai đầu ra, đủ gây phóng điện, cháy cuộn dây và nguy hiểm cho người đứng gần. Muốn tháo đồng hồ ra kiểm tra thì nối tắt hai đầu thứ cấp trước rồi mới tháo.

Cắt điện tủ, kiểm tra lại bằng bút thử điện trên từng pha.

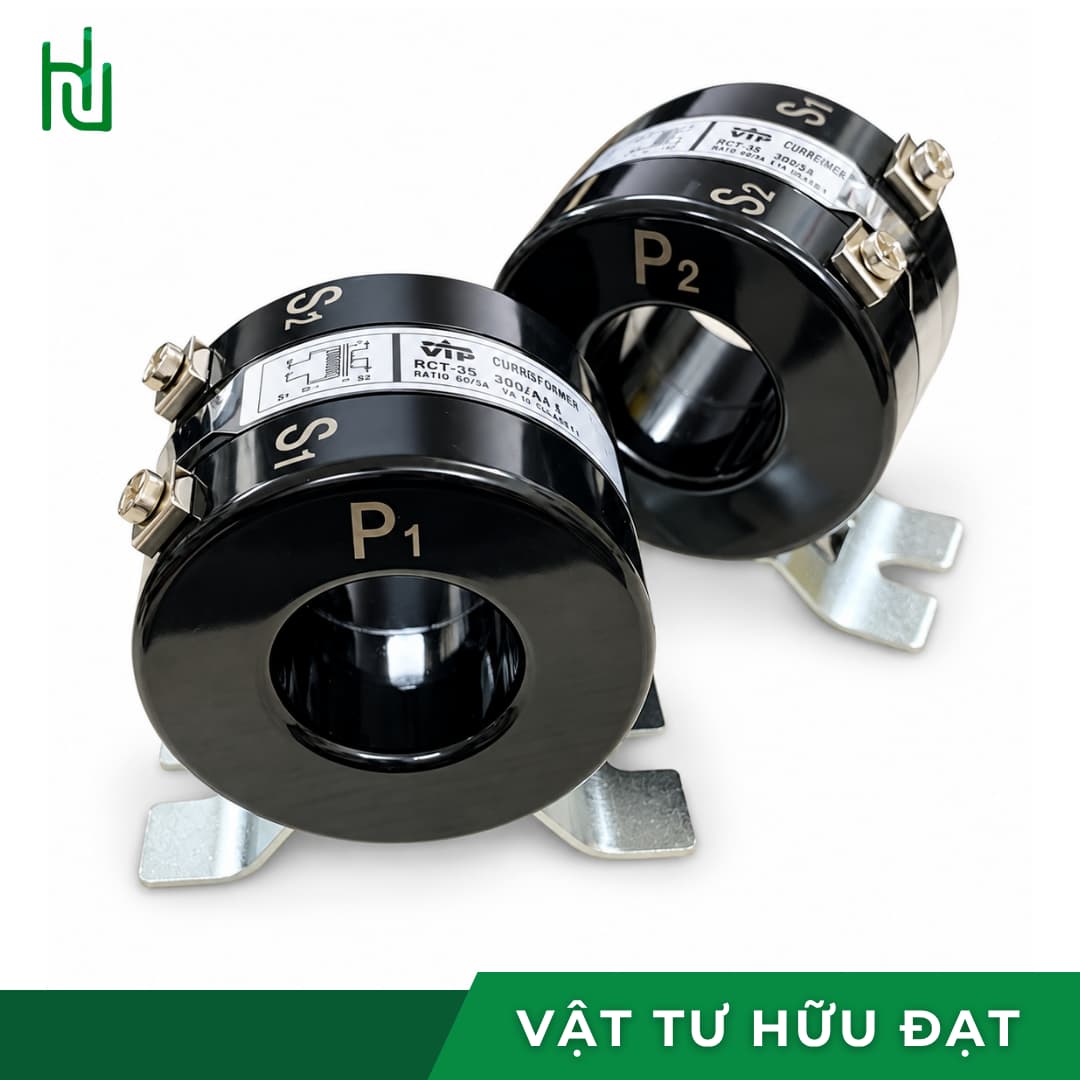

Luồn dây tải hoặc thanh cái qua lỗ giữa biến dòng. Chú ý chiều đi của dây theo ký hiệu trên thân để chiều đọc của đồng hồ đúng.
Cố định biến dòng chắc chắn, không để nó treo lơ lửng trên chính dây tải.
Đấu hai đầu thứ cấp về đồng hồ bằng dây có tiết diện đủ lớn, đi đường ngắn nhất có thể. Dung lượng 5VA nghĩa là tổng trở của dây và đồng hồ phải nằm trong giới hạn đó — dây quá dài hoặc quá nhỏ sẽ làm số đọc sai.

Câu hỏi thường gặp

Vì sao không được để hở mạch thứ cấp của biến dòng?

Khi dây tải vẫn mang dòng mà hai đầu ra của biến dòng để hở, điện áp ở hai đầu đó tăng lên rất cao, có thể gây phóng điện, cháy cuộn dây bên trong và nguy hiểm cho người đứng gần. Trước khi tháo đồng hồ ra kiểm tra, phải nối tắt hai đầu thứ cấp lại với nhau.

Chọn biến dòng tỷ số bao nhiêu là đúng?

Chọn sao cho dòng làm việc lớn nhất nằm khoảng 70 đến 80% dòng sơ cấp. Tải tới 40A thì dùng 50/5A, tải 60 đến 80A dùng 100/5A, tải 110 đến 120A dùng 150/5A. Chọn tỷ số quá lớn so với tải thì kim đồng hồ nằm ở đầu thang, đọc không chính xác.

Class 1.0 và Class 0.5 khác nhau thế nào?

Con số là sai số cho phép tính theo phần trăm, Class 0.5 chính xác hơn Class 1.0. Mã 50/5A này là Class 1.0, đủ để theo dõi dòng tải hằng ngày. Nếu số liệu dùng để tính tiền điện nội bộ hoặc nghiệm thu thì nên chọn tỷ số thuộc Class 0.5.

Luồn dây nhiều vòng qua biến dòng có được không?

Được, và đó là cách tăng độ nhạy khi tải nhỏ hơn nhiều so với tỷ số. Luồn dây hai vòng qua biến dòng 50/5A thì nó làm việc như một biến dòng 25/5A, số đọc trên đồng hồ phải chia đôi. Cần lỗ luồn đủ rộng và phải ghi chú lại để người sau không đọc nhầm.

Đồng hồ Ampe dùng chung cho mọi tỷ số được không?

Không. Đồng hồ Ampe đi với biến dòng có thang đo ghi sẵn tỷ số, ví dụ 50/5A. Lắp biến dòng 50/5A với đồng hồ thang 100/5A thì kim vẫn chạy nhưng số đọc chỉ bằng một nửa thực tế. Khi đặt hàng nên báo tỷ số biến dòng để lấy đúng đồng hồ.

Cần đặt hàng hoặc hỏi tồn kho?

Anh cho biết dòng định mức của tải hoặc cỡ CB đang dùng, bên mình chọn tỷ số phù hợp và tư vấn luôn đồng hồ Ampe đúng thang.
