Ổ cắm âm công nghiệp LIHHAN AM 316 — 3 cực 16A
52.120 ₫
Kiểu · số cựcÂm · 3 cực 16A · IP44
Dải điện áp200 – 250V
Màu vỏXanh dương
Vật liệuPolyamid 6
Gọi báo giá 0938 101 806Nhắn Zalo
Chụp giúp phích đang dùng để bên mình xem màu và số cực có khớp không.
Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc
Description
Ổ cắm công nghiệp · LIHHAN

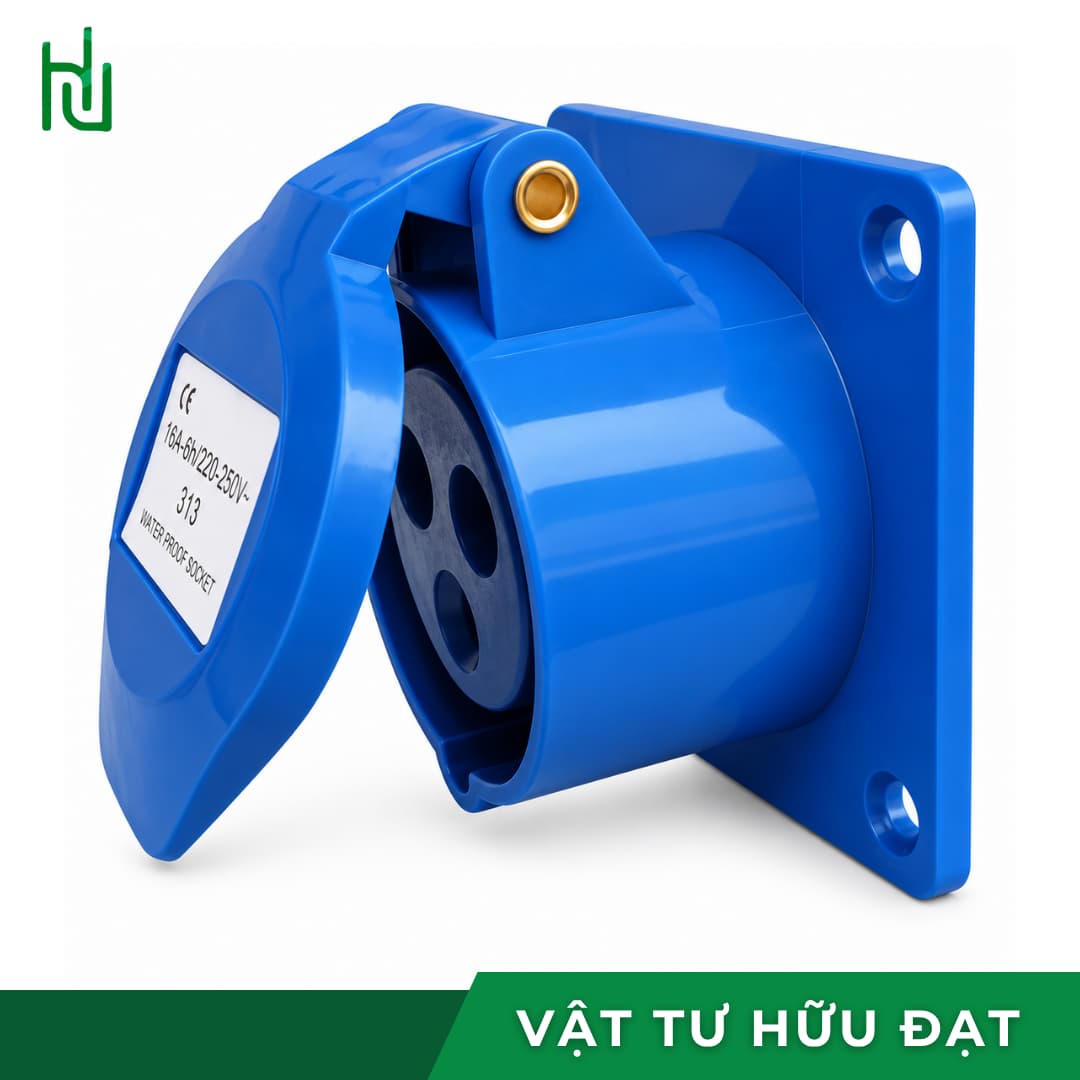

Ổ cắm âm công nghiệp LIHHAN AM 316 — 3 cực 16A, IP44
Ổ cắm âm công nghiệp LIHHAN AM 316 — thợ điện gọi là ổ cắm chìm, ổ âm tủ — lắp chìm vào tường, sàn hoặc mặt tủ điện để mặt ổ nằm phẳng với bề mặt. Ba cực, 16A, dải 200 đến 250V, vỏ Polyamid 6 màu xanh dương, cấp bảo vệ IP44.
Khác ổ cố định ở chỗ phần thân thụt vào trong, chỉ có mặt ổ nhô ra. Nhờ vậy ổ không vướng khi người đi lại hay khi đặt máy sát mặt tủ.
3 cực · 16AIP44Lắp âm, chìm mặtPolyamid 6
Kiểu lắpÂm, chìm mặtÂm tường, âm sàn hoặc âm mặt tủ
Cấp bảo vệIP44Chắn vật rắn nhỏ, chịu nước bắn
Đóng gói20 cái/hộpBán lẻ từng cái hoặc nguyên hộp
01
Thông số kỹ thuật
Thông số ổ cắm âm công nghiệp LIHHAN AM 316 theo nhà cung cấp. Cấp bảo vệ ghi theo chuẩn quốc tế IEC 60529.
| Mã sản phẩm | AM 316 |
|---|---|
| Loại | Ổ cắm công nghiệp kiểu âm, lắp chìm |
| Số cực | 3 cực |
| Dòng định mức | 16A |
| Dải điện áp | 200 – 250V |
| Cấp bảo vệ | IP44 |
| Màu vỏ | Xanh dương — theo quy ước dải 200–250V |
| Vật liệu | Polyamid 6 |
| Vị trí lắp | Âm tường · âm sàn · âm mặt tủ điện |
| Quy cách đóng gói | 20 cái/hộp |
| Mã cùng nhóm | AM 332 — bản 3 cực 32A IP44 |
| Thương hiệu · xuất xứ | LIHHAN · Việt Nam |
| Đơn vị bán | Cái |
02
Ba kiểu lắp âm
Cùng một ổ nhưng lắp ở ba chỗ với ba yêu cầu khác nhau.
| Vị trí | Hợp khi | Lưu ý riêng |
|---|---|---|
| Âm mặt tủ điện | Tủ cấp nguồn cho máy di động, bàn thao tác | Phổ biến nhất và an toàn nhất trong ba kiểu |
| Âm tường | Xưởng, nhà kho, điểm cấp cố định | Cần hộc chờ trong tường, nên đặt cao hơn sàn |
| Âm sàn | Nhà xưởng rộng, máy đặt giữa sàn | Rủi ro cao nhất — xem lưu ý bên dưới |
Âm sàn cần cân nhắc kỹ. Sàn xưởng là nơi đọng nước khi lau rửa, bụi và mạt rơi xuống, lại có xe đẩy và vật nặng đi qua. IP44 chịu được nước bắn chứ không chịu ngâm, nên nếu sàn có thể đọng nước thì cần hộp âm sàn chuyên dụng có nắp đậy, hoặc chuyển sang ổ công bố cấp bảo vệ cao hơn.
03
Ổ âm hay ổ cố định
Hai kiểu cùng làm một việc, khác ở chỗ thi công và chỗ chiếm không gian.
| Tiêu chí | Ổ âm (trang này) | Ổ cố định |
|---|---|---|
| Phần nhô ra | Chỉ có mặt ổ | Cả vỏ nhô khỏi bề mặt |
| Thi công | Phải khoét lỗ đúng cỡ | Chỉ khoan lỗ bắt vít |
| Hợp với | Mặt tủ, tường có hộc chờ, chỗ cần phẳng | Tường xưởng, cột, khung máy |
| Sửa chữa, thay thế | Tháo mặt ra là rút được | Tháo cả cụm khỏi bề mặt |
| Va chạm | Ít bị va vì không nhô ra | Dễ bị va nếu đặt ở lối đi |
Chọn nhanh: lắp lên mặt tủ điện hoặc chỗ cần bề mặt phẳng thì dùng ổ âm. Bắt lên tường gạch, cột bê tông hay khung máy mà không muốn đục thì dùng ổ cố định. Hai loại không thay cho nhau được vì cách giữ hoàn toàn khác.
Cần luôn phích cắm cùng cấp IP44?
04
Khoét lỗ & lắp cho khít
Ổ âm sống chết ở cái lỗ khoét. Lỗ rộng quá là mặt ổ không tì được, lỗ hẹp quá là không lọt.
| Bước | Cách làm |
|---|---|
| Lấy dấu theo thân ổ | Úp phần thân lên bề mặt, vẽ theo viền rồi mới cắt — đừng đo bằng mắt |
| Khoan mồi ở các góc | Với mặt tủ kim loại hay nhựa, khoan mồi rồi mới cắt bằng cưa lọng hoặc mũi khoét |
| Cắt vào trong đường vẽ một chút | Thiếu còn giũa rộng thêm được, cắt lố thì không lấy lại được |
| Thử ướm trước khi siết | Đưa ổ vào xem mặt có tì đều lên bề mặt không, có kênh góc nào không |
| Siết đều các vít | Siết lệch làm mặt ổ cong, ron không ép đều và cấp bảo vệ mất tác dụng |
Mặt tì phải phẳng: ổ âm dựa vào mặt ổ ép xuống bề mặt để kín. Bề mặt gồ ghề, sơn dày không đều hay còn bavia quanh lỗ thì dù siết chặt vẫn có khe. Gọt sạch mép lỗ trước khi lắp.
05
Đấu dây & an toàn
Việc có điện — không rành thì gọi thợ. Bốn bước cơ bản:
- Cắt điện, kiểm tra lại bằng bút thử điện trước khi chạm vào dây.
- Luồn cáp vào, đấu đúng ba cực: dây pha vào L, dây trung tính vào N, dây tiếp địa vào cực E. Chừa dây tiếp địa dài hơn hai dây kia một chút.
- Siết chắc từng cực rồi mới đưa ổ vào lỗ khoét. Đấu dây khi ổ đã nằm trong lỗ rất khó thao tác và dễ siết không chặt.
- Lắp mặt, siết đều các vít, cấp điện rồi cắm thử phích xem vào hết hành trình chưa.
Ổ âm trên mặt tủ phải tính cả phía sau: phần thân thụt vào trong tủ chiếm chỗ, có thể vướng thiết bị hoặc máng dây đã lắp. Trước khi khoét lỗ, mở tủ nhìn mặt sau xem chỗ định khoét có vướng gì không.
06
Câu hỏi thường gặp
Ổ âm khác ổ cố định thế nào?
Ổ âm có thân thụt vào trong, chỉ mặt ổ nhô ra nên bề mặt phẳng và ít bị va. Ổ cố định có cả vỏ nhô khỏi bề mặt và chỉ cần khoan lỗ bắt vít. Ổ âm phải khoét lỗ đúng cỡ nên thi công công phu hơn, bù lại gọn hơn khi lắp trên mặt tủ.
Lắp âm sàn có an toàn không?
Cần cân nhắc kỹ. Sàn xưởng là nơi đọng nước khi lau rửa, bụi mạt rơi xuống và xe đẩy đi qua. IP44 chịu được nước bắn chứ không chịu ngâm, nên chỗ sàn có thể đọng nước thì cần hộp âm sàn chuyên dụng có nắp hoặc ổ có cấp bảo vệ cao hơn.
Khoét lỗ thế nào cho khít?
Úp thân ổ lên bề mặt và vẽ theo viền thay vì đo bằng mắt, khoan mồi ở các góc rồi cắt vào trong đường vẽ một chút. Thiếu thì giũa rộng thêm được, cắt lố thì không lấy lại được. Gọt sạch bavia quanh mép trước khi lắp để mặt ổ tì đều.
Phích nào cắm vừa ổ này?
Phích phải cùng 3 cực, cùng màu xanh dương tức dải 200 đến 250V và cùng dòng 16A. Nếu muốn giữ đúng mức chống bụi nước thì phích cũng nên có cấp IP44 trở lên, vì mức bảo vệ của mối nối lấy theo phần yếu nhất.
Lắp ổ âm trên mặt tủ cần lưu ý gì?
Trước khi khoét, mở tủ nhìn mặt sau xem chỗ định khoét có vướng thiết bị hay máng dây không, vì phần thân ổ thụt vào trong chiếm chỗ. Nên đấu dây xong rồi mới đưa ổ vào lỗ, vì đấu khi ổ đã nằm trong lỗ rất khó siết chặt.
Cần báo giá hay hỏi tồn kho?
Gọi hoặc nhắn Zalo, bên mình trả lời ngay.
Xuất hoá đơn VAT · Giao toàn quốc
