Công tắc hành trình CNTD CM-1307
70.000 ₫
Gọi báo giá 0938 101 806Nhắn Zalo
Báo giúp loại tải cần đóng ngắt để bên mình kiểm tra có vượt định mức không.
Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc
Công tắc hành trình · CNTD

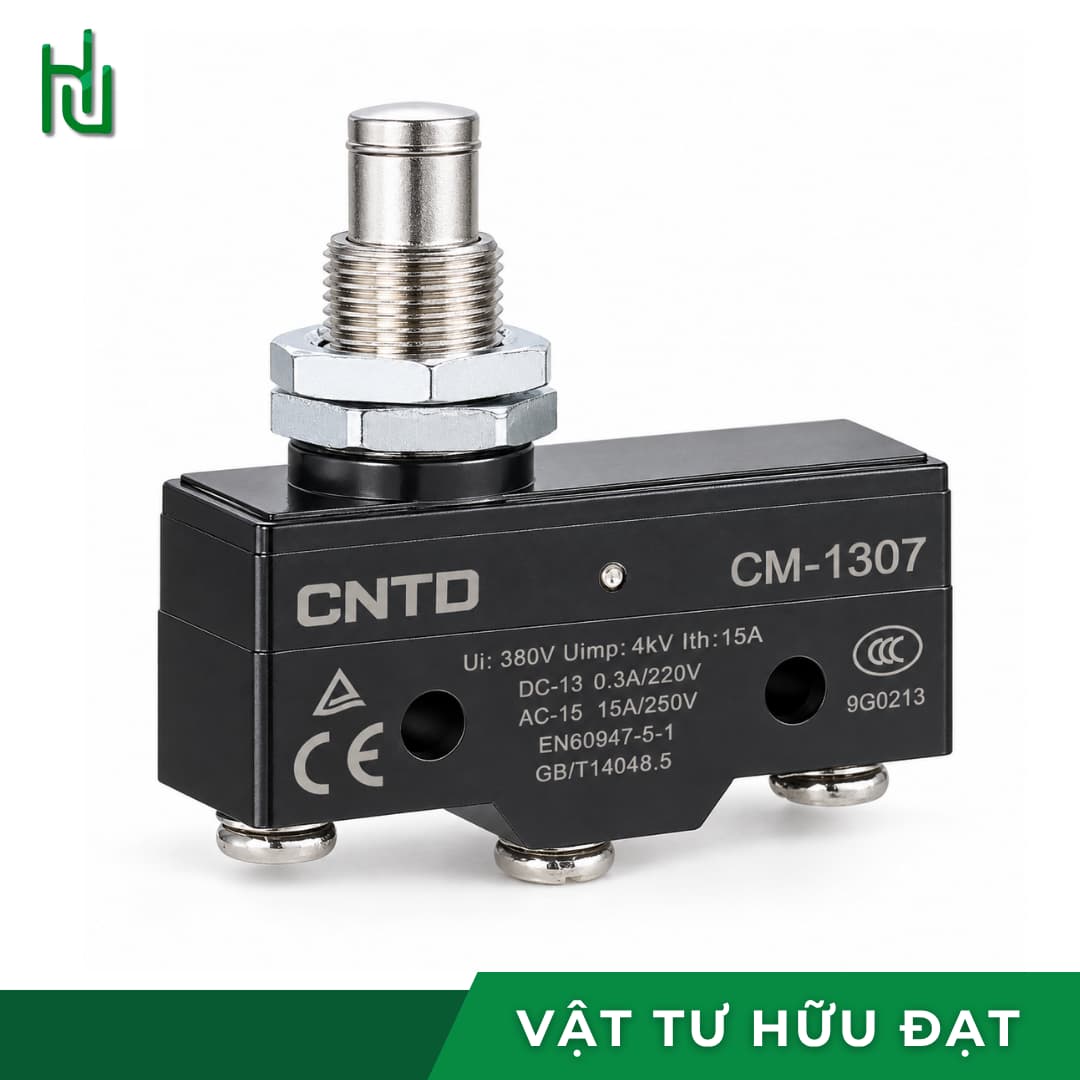

Công tắc hành trình CNTD CM-1307 — pít-tông nhấn, gắn panel, IP64
Công tắc hành trình CM-1307 — thợ hay gọi là công tắc giới hạn, công tắc vi mô, tiếng Anh là limit switch — đổi trạng thái tiếp điểm khi một vật chạm và ấn pít-tông xuống. Thân có cổ ren và hai đai ốc để gắn xuyên qua mặt panel hoặc khung máy, tiếp điểm SPDT (1NO + 1NC), đấu dây bằng ốc vít, cấp bảo vệ IP64.
Ghi trên thân là 15A 250VAC, nhưng con số đó dành cho tải điện trở. Với mô tơ, tiếp điểm thường hở chỉ nên gánh 1,5A ở 250VAC — phần “chọn tải” bên dưới giải thích rõ để khỏi cháy tiếp điểm sau vài tuần.
Pít-tông nhấnSPDT · 1NO + 1NC15A · 250VAC (tải trở)IP64
01
Thông số kỹ thuật
Thông số công tắc hành trình CM-1307 theo nhà sản xuất CNTD, sản xuất theo tiêu chuẩn quốc tế EN 60947-5-1 và GB/T 14048.5.
| Kiểu | Công tắc hành trình ngang, cơ cấu pít-tông nhấn, gắn panel |
|---|---|
| Tiếp điểm | SPDT — 1NO + 1NC, đấu bằng ốc vít |
| Định mức trên thân | AC-15: 15A/250V · DC-13: 0,3A/220V |
| Điện áp cách điện | Ui 380V · chịu xung Uimp 4kV |
| Dòng nhiệt | Ith 15A |
| Tải nhỏ nhất | 24VDC 10mA |
| Dòng khởi động cho phép | Tiếp điểm NC tối đa 30A · NO tối đa 15A |
| Điện trở tiếp điểm | ≤ 25 mΩ (giá trị ban đầu) |
| Điện trở cách điện | ≥ 100 MΩ ở 500VDC |
| Tốc độ tác động | 0,05 mm/s đến 1 m/s |
| Tần số đóng cắt | 20 lần/phút (về điện) |
| Tuổi thọ điện | Trên 300.000 lần ở tải trở 250VAC/15A |
| Chịu rung | 10 – 55 Hz, biên độ 1,5 mm |
| Chịu va đập | Độ bền 1.000 m/s² · làm việc 300 m/s² |
| Cấp bảo vệ | IP64 |
| Nhiệt độ · độ ẩm | −20 đến +80°C, không đóng băng · tối đa 85% RH |
| Vật liệu | Nhựa PA66, kim loại |
| Trọng lượng | Khoảng 22 – 58 g |
| Chứng nhận | CE · CCC · TÜV · ISO 9001 |
| Hãng · xuất xứ | CNTD · Chiết Giang, Trung Quốc |
02
Dùng để làm gì
Pít-tông nhấn hợp nhất với chuyển động đi thẳng, hành trình ngắn và vật chạm ấn đúng trục.
Khoá liên động cửa máy, cửa tủ
Gắn trên khung, cửa đóng thì ấn pít-tông xuống, máy mới được phép chạy. Cửa hé ra là tiếp điểm nhả, mạch điều khiển ngắt ngay.
Báo điểm cuối hành trình xi lanh, bàn trượt
Đầu cần xi lanh hoặc tấm chặn trên bàn trượt chạm pít-tông ở cuối hành trình, báo về PLC hay cắt van điện từ. Tải nhỏ nhất 24VDC 10mA nên đưa thẳng vào đầu vào PLC được.
Dò vị trí trên băng tải, đồ gá
Sản phẩm hoặc cam trên trục đi qua ấn pít-tông, đếm hoặc ra lệnh dừng. Thân nhựa PA66 và IP64 chịu được bụi xưởng và nước bắn.
03
Hành trình hay cảm biến tiệm cận
Câu hỏi hay gặp nhất khi thay thế. Mỗi loại mạnh ở một chỗ.
| Tiêu chí | Công tắc hành trình CM-1307 | Cảm biến tiệm cận |
|---|---|---|
| Cách nhận vật | Vật phải chạm và ấn pít-tông | Không cần chạm |
| Nguồn nuôi | Không cần | Cần nguồn riêng |
| Đóng ngắt trực tiếp | Được, tới 15A tải trở | Chỉ dòng tín hiệu nhỏ |
| Vật liệu vật cần nhận | Bất kỳ, miễn ấn được | Tuỳ loại cảm biến, kén vật liệu |
| Tần số đóng cắt | Thấp, khoảng 20 lần/phút | Rất cao |
| Mòn cơ khí | Có, theo số lần tác động | Không |
Đang thay cho công tắc cũ mà không rõ mã tương đương?
04
15A là tải gì — bảng tải thật
Dòng cho phép phụ thuộc loại tải và điện áp. Bảng rút gọn từ số liệu của hãng, tính cho tiếp điểm thường hở (NO).
| Điện áp | Tải điện trở | Tải đèn | Tải cảm (cuộn hút) | Tải động cơ |
|---|---|---|---|---|
| 125VAC | 15A | 1,5A | 15A | 2,5A |
| 250VAC | 15A | 1,25A | 15A | 1,5A |
| 125VDC | 0,4A | 0,4A | 0,05A | 0,05A |
| 250VDC | 0,2A | 0,2A | 0,03A | 0,03A |
Đọc bảng ra ba điều. Mô tơ 220V thì tiếp điểm chỉ gánh 1,5A — gần như mô tơ nào cũng vượt, nên phải đi qua contactor. Bóng đèn sợi đốt kéo dòng khởi động lớn nên chỉ được 1,25A. Còn điện một chiều điện áp cao thì dòng cắt rất thấp, vì hồ quang DC khó dập.
05
Lắp đặt & đấu dây
Bốn việc làm đúng thì công tắc chạy được hàng trăm nghìn lần.
- Đưa cổ ren xuyên qua lỗ trên panel hoặc tấm gá, siết hai đai ốc kẹp hai bên. Chỉnh đai ốc để đầu pít-tông nhô ra đúng tầm với vật chạm.
- Để vật chạm ấn thẳng theo trục pít-tông. Cam hoặc tấm chặn đập xiên từ bên cạnh sẽ bẻ cong pít-tông — chuyển động ngang thì phải dùng loại cần có bánh xe.
- Đặt điểm dừng cơ khí cho vật chạm, đừng để công tắc làm cữ chặn. Pít-tông bị ép quá hành trình nhiều lần sẽ hỏng cơ cấu bên trong.

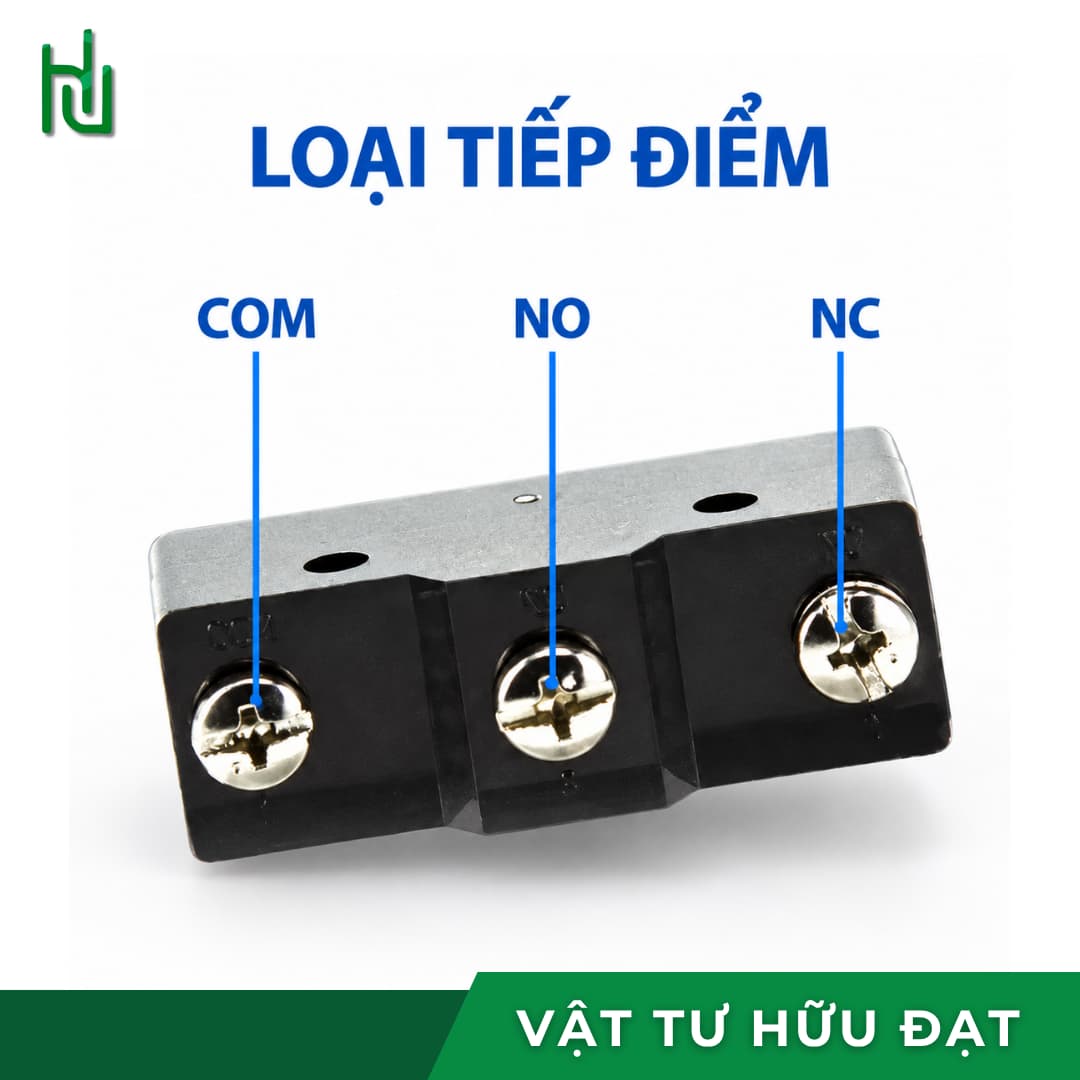

- Đấu dây vào ba vít COM, NO, NC. Mô tơ, bơm, quạt thì cho công tắc điều khiển cuộn hút contactor, không đấu thẳng.
06
Câu hỏi thường gặp
Ghi 15A thì đấu thẳng mô tơ được không?
Dùng cho mạch điện một chiều được không?
IP64 có dùng ngoài trời hay chỗ rửa máy được không?
Nên dùng công tắc hành trình hay cảm biến tiệm cận?
Công tắc bền được bao lâu?
Cần đặt hàng hoặc hỏi tồn kho?
Anh cho biết công tắc dùng để làm gì và đóng ngắt tải nào, bên mình kiểm tra giúp theo bảng tải và chỉ cách đấu.
