Công tắc hành trình CNTD TZ-8108

Name: Công tắc hành trình CNTD TZ-8108 | Hữu Đạt
Price: 120000 VND
Availability: InStock

Công tắc hành trình · CNTD

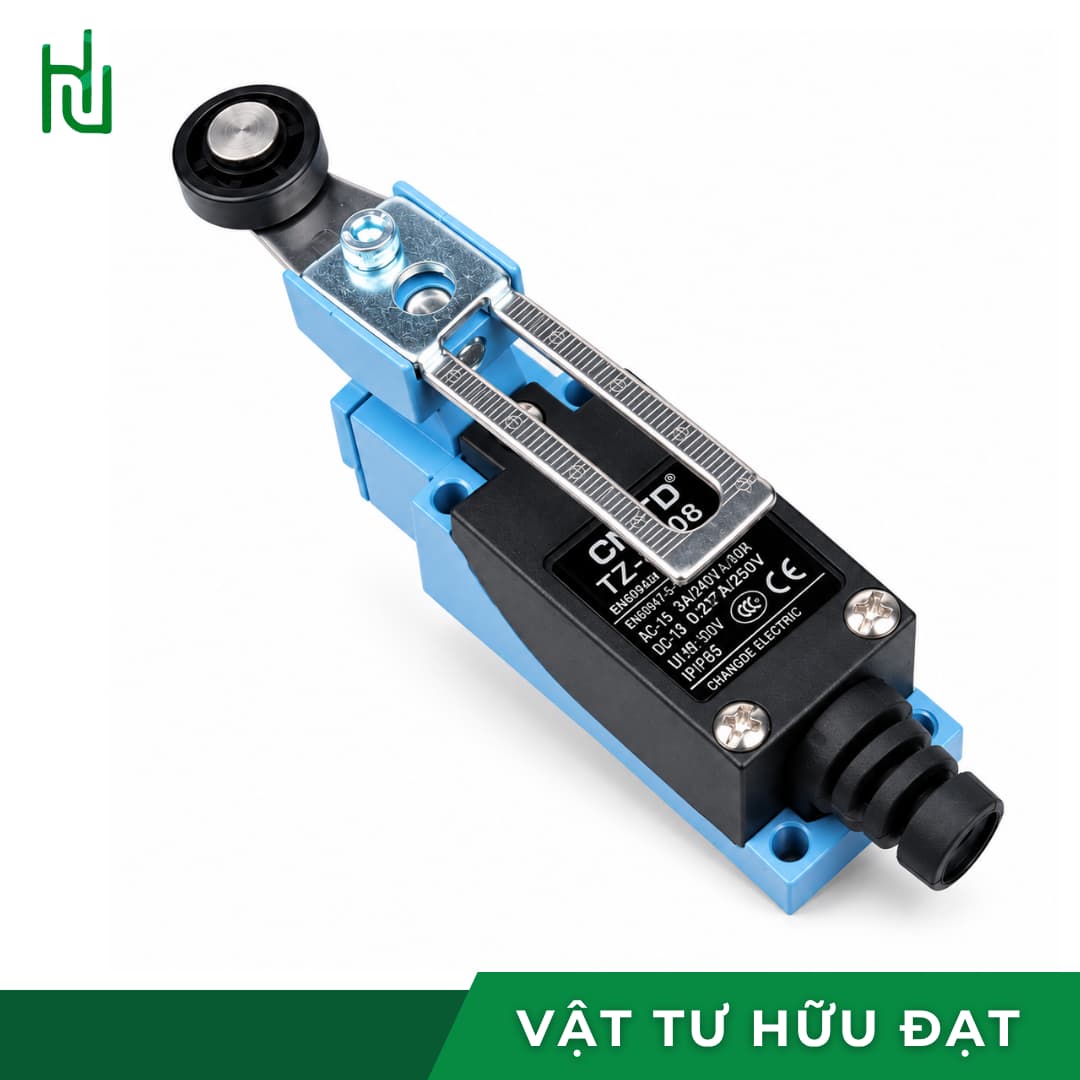

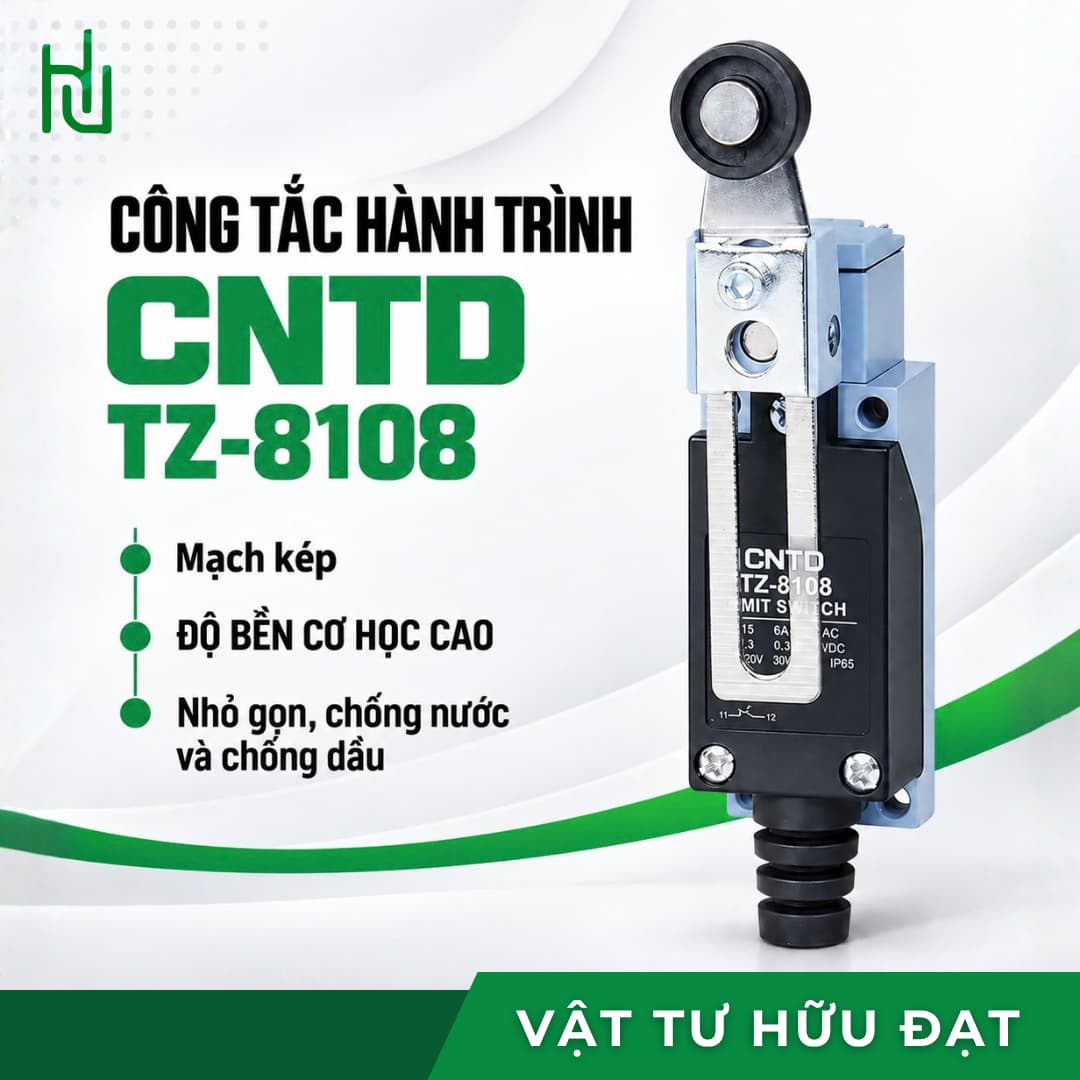

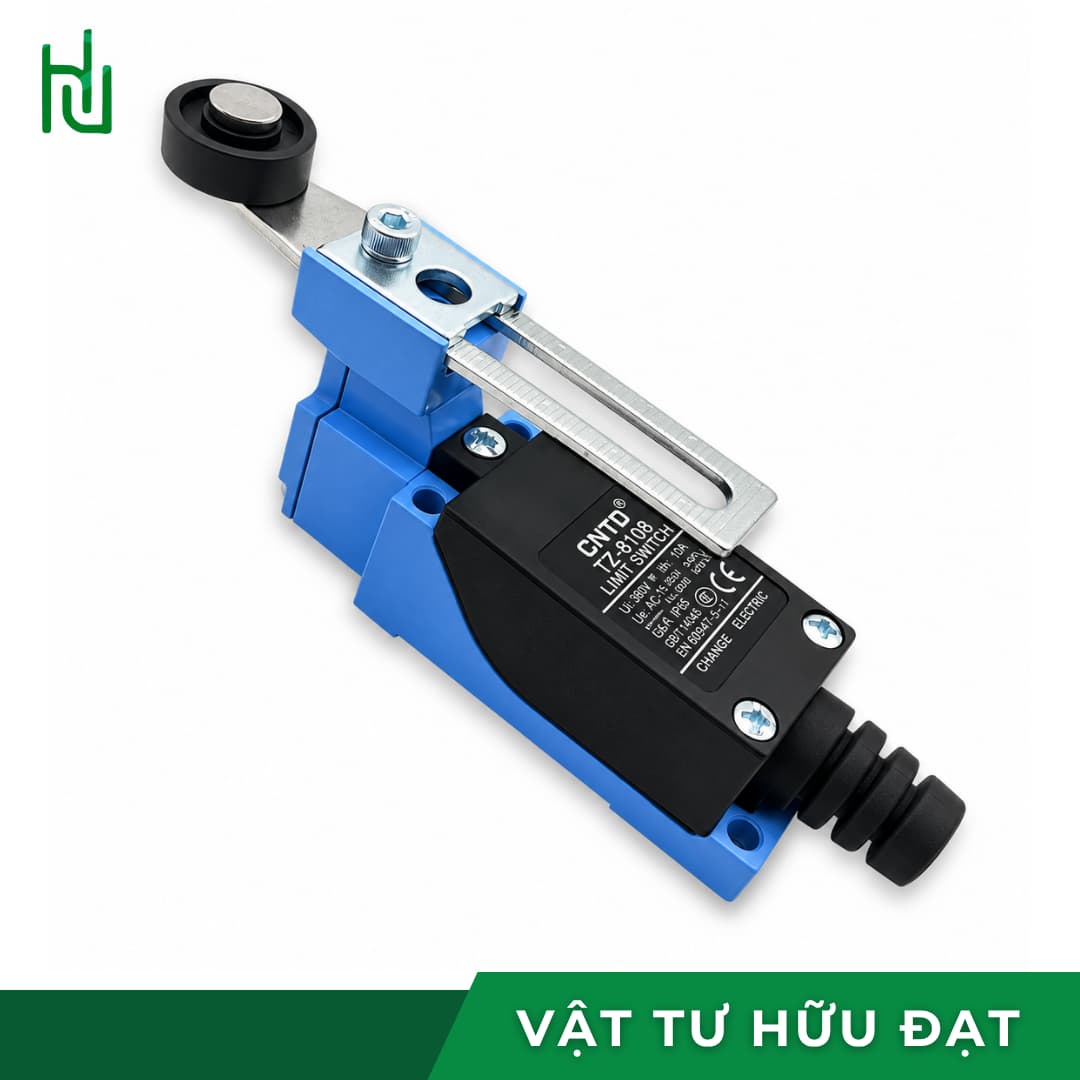

Công tắc hành trình CNTD TZ-8108 — cần con lăn chỉnh được dài ngắn, IP65

Công tắc hành trình TZ-8108 — thợ hay gọi là công tắc giới hạn cần gạt, công tắc hành trình con lăn, tiếng Anh là limit switch — đổi trạng thái tiếp điểm khi cam hay vật chạy qua đè lên con lăn và làm cần xoay. Tiếp điểm 1NO + 1NC tác động dứt khoát, cấp bảo vệ IP65, cùng khuôn với các mã ME-8108 và YBLX-ME/8108 trên thị trường.

Điểm khác của mã 8108 là cần gạt rút ra đẩy vào được: nới vít ở gốc cần, dời con lăn tới đúng chỗ cam chạm rồi siết lại. Không phải khoan lại lỗ bắt công tắc hay mài lại cam mỗi lần đổi điểm dừng.

Cần con lăn chỉnh được1NO + 1NC5A · 250VACIP65

Đầu tác độngCần xoay có con lănChiều dài cần chỉnh được bằng vít kẹp

Tiếp điểm1NO + 1NCHai mạch riêng, tác động dứt khoát

Cấp bảo vệIP65Kín bụi, chịu tia nước

Thông số kỹ thuật

Thông số công tắc hành trình TZ-8108 theo nhà sản xuất CNTD. Cấp bảo vệ ghi theo chuẩn quốc tế IEC 60529.

Thông số công tắc hành trình CNTD TZ-8108
Mã tương đương	ME-8108 · YBLX-ME/8108 (cùng khuôn thân)
Đầu tác động	Cần xoay có con lăn, chỉnh được chiều dài cần; con lăn bản nhựa hoặc bản thép không gỉ
Tiếp điểm	1NO + 1NC, tác động dứt khoát, hai mạch riêng
Dòng đóng cắt	5A ở 125/250VAC tải trở · 3A tải cảm · 5A ở 8–30VDC
Dòng nhiệt Ith	10A — dòng chịu nhiệt, không phải dòng đóng cắt
Lực tác động	Tối đa 7,84 N
Góc hành trình	Trước tác động tối đa 20° · quá hành trình tối thiểu 75° · tổng tối thiểu 95°
Điện trở tiếp điểm	≤ 25 mΩ
Điện trở cách điện	≥ 100 MΩ
Tuổi thọ điện	Trên 500.000 lần đóng cắt
Tốc độ chạm	0,5 mm/s đến 50 cm/s
Tần suất tác động	30 lần/phút
Cấp bảo vệ	IP65
Nhiệt độ · độ ẩm	−5 đến +65°C, không đóng băng · dưới 95% RH
Khối lượng	Khoảng 130 – 190 g tuỳ loại cần và con lăn
Hãng · xuất xứ	CNTD · Trung Quốc

Dùng ở đâu

Hợp nhất với chỗ vật chạy ngang qua và điểm dừng còn phải căn chỉnh.

Cầu trục, tời nâng, xe chạy ray

Gắn ở cuối ray, cam trên xe đè vào con lăn là cắt chạy. Khi cần nới khoảng dừng theo tải hay độ mòn phanh, chỉ việc chỉnh lại cần.

Máy mới chế, đồ gá tự làm

Giai đoạn chạy thử phải dò lại điểm dừng nhiều lần. Cần chỉnh được giúp dời vị trí trong vài phút thay vì tháo giá đỡ khoan lại.

Cửa lò, khuôn ép, nắp thiết bị

Báo trạng thái đóng hay mở về PLC. Khoảng hở thay đổi dần theo độ mòn gioăng thì chỉnh cần theo, không phải thay công tắc.

Chọn đúng kiểu đầu tác động

Công tắc hành trình khác nhau chủ yếu ở cái đầu. Chọn theo hướng vật tới.

Kiểu đầu tác động theo hướng vật chạm
Vật tới thế nào	Kiểu đầu hợp	Ví dụ mã
Quét ngang, còn phải chỉnh điểm dừng	Cần con lăn chỉnh được	TZ-8108 (trang này)
Quét ngang, điểm dừng đã chốt cố định	Cần con lăn dài cố định	TZ-8104
Ép thẳng theo trục, cần dừng chính xác	Pít-tông nhấn	TZ-8111 · CM-1307
Tới từ nhiều hướng, chỉ cần biết có vật	Cần lò xo mềm	TZ-8166

Vì sao nên trữ TZ-8108 làm hàng dự phòng: xưởng có nhiều đời máy, mỗi máy một khoảng cách từ cam tới công tắc. Mã cần cố định phải đúng từng máy, còn 8108 chỉnh cần là khớp được phần lớn vị trí lắp dạng quét ngang. Trữ một loại mà thay được nhiều chỗ.

Không chắc máy mình cần kiểu đầu nào?

Gọi 0938 101 806 để được tư vấn

Đặt cam bao nhiêu độ

Ba con số góc trong bảng thông số quyết định cam đè vào con lăn bao nhiêu là vừa.

Góc cần xoay	Chuyện gì xảy ra	Ý nghĩa khi lắp
0° đến 20°	Cần xoay nhưng tiếp điểm có thể chưa đổi	Cam đè ít hơn mức này là máy không dừng
Qua 20°	Tiếp điểm nhảy trạng thái	Đây là điểm dừng thật
Tới 95°	Giới hạn tổng hành trình	Cam đè quá mức này là gãy cần, vỡ thân

Nguyên tắc: cam phải đè cần vượt qua 20° cho chắc tiếp điểm đã nhảy, nhưng máy phải dừng hẳn trước khi cần chạm 95°. Khoảng dư ở giữa chính là quãng trôi của máy sau khi cắt điện — máy chạy càng nhanh, trôi càng xa, càng cần chừa dư.

Lắp, chỉnh cần & đấu dây

Năm việc làm đúng thì công tắc chạy hàng trăm nghìn lần.

Bắt thân công tắc chắc vào giá, để cam đi tới đè đúng chính giữa con lăn, không lệch mép.
Nới vít kẹp ở gốc cần, trượt cần ra hoặc vào tới khi con lăn chạm cam đúng điểm muốn dừng. Để cần ngắn nhất có thể — cần càng dài, lực đè lên trục càng lớn, trục càng nhanh mòn.
Siết chặt vít kẹp. Máy rung nhiều thì đưa vít này vào danh sách kiểm tra định kỳ, vì rung lâu ngày làm vít nới dần và điểm dừng trôi theo.
Mạch dừng hành trình nên đấu vào cặp NC, mắc nối tiếp trong mạch chạy. Đứt dây hay công tắc hỏng thì mạch cũng ngắt, máy dừng — an toàn hơn đấu NO.
Tải là cuộn hút contactor hay van điện từ thì chỉ tính 3A, không phải 5A. Mô tơ luôn đi qua contactor, không đấu thẳng.

Hai giới hạn hay bị quên: nhiệt độ làm việc chỉ tới +65°C, không đặt sát cửa lò hay ống xả nóng. Và tốc độ cam tới tối đa 50 cm/s, tần suất khoảng 30 lần mỗi phút — cơ cấu chạy nhanh hơn thì nên chuyển sang cảm biến không tiếp xúc.

Câu hỏi thường gặp

TZ-8108 có thay được cho ME-8108 không?

Được. TZ-8108 cùng khuôn thân với ME-8108 và YBLX-ME/8108 của các hãng khác, cùng vị trí lỗ bắt vít và cùng kiểu cần con lăn chỉnh được. Lắp vào chỗ cũ rồi chỉnh lại chiều dài cần cho khớp cam là dùng được.

Thân ghi 10A sao chỉ đóng cắt được 5A?

10A là dòng nhiệt Ith — dòng tiếp điểm chịu được khi đang đóng yên, không phải dòng đóng cắt. Khi đóng cắt thật, tải trở chỉ được 5A ở 125 hoặc 250VAC, tải cảm như cuộn contactor hay van điện từ chỉ 3A. Mô tơ thì phải đi qua contactor.

Đặt cam đè cần bao nhiêu là đúng?

Cam phải đè cần xoay vượt 20 độ để chắc tiếp điểm đã nhảy, nhưng máy phải dừng hẳn trước khi cần chạm tổng hành trình 95 độ. Khoảng dư giữa hai mốc này dành cho quãng trôi của máy sau khi cắt điện. Máy chạy càng nhanh càng cần chừa dư nhiều.

Nên chọn con lăn nhựa hay thép không gỉ?

Con lăn nhựa êm, rẻ, hợp với chỗ khô ráo và cam chạy nhẹ. Chỗ nhiều dầu, nóng hoặc cam bằng kim loại đè mạnh thì chọn con lăn thép không gỉ, vì con lăn nhựa ở đó mòn và xuống cấp nhanh.

Đặt gần lò nóng được không?

Không nên. Nhiệt độ làm việc của TZ-8108 chỉ từ −5 đến +65 độ C. Đặt sát cửa lò, ống xả hay bề mặt nóng thì vỏ và tiếp điểm nhanh hỏng. Nên dời công tắc ra xa nguồn nhiệt và nối dài cần hoặc cam để với tới.
