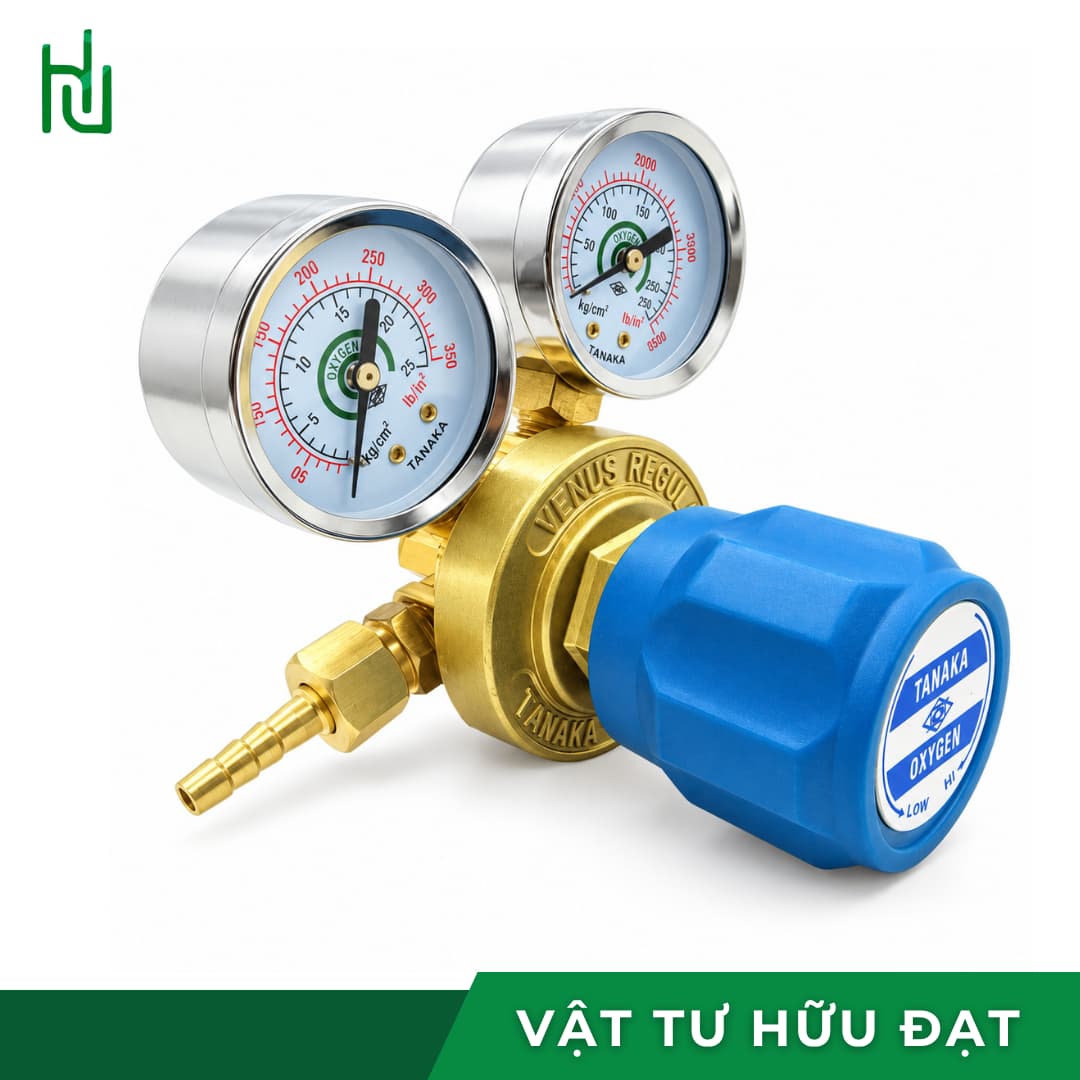

Mặt đồng hồ vào 280 kg/cm² của bộ đồng hồ oxy Tanaka ZR-85

Mặt đồng hồ ra 25 kg/cm² và núm vặn chỉnh áp trên ZR-85

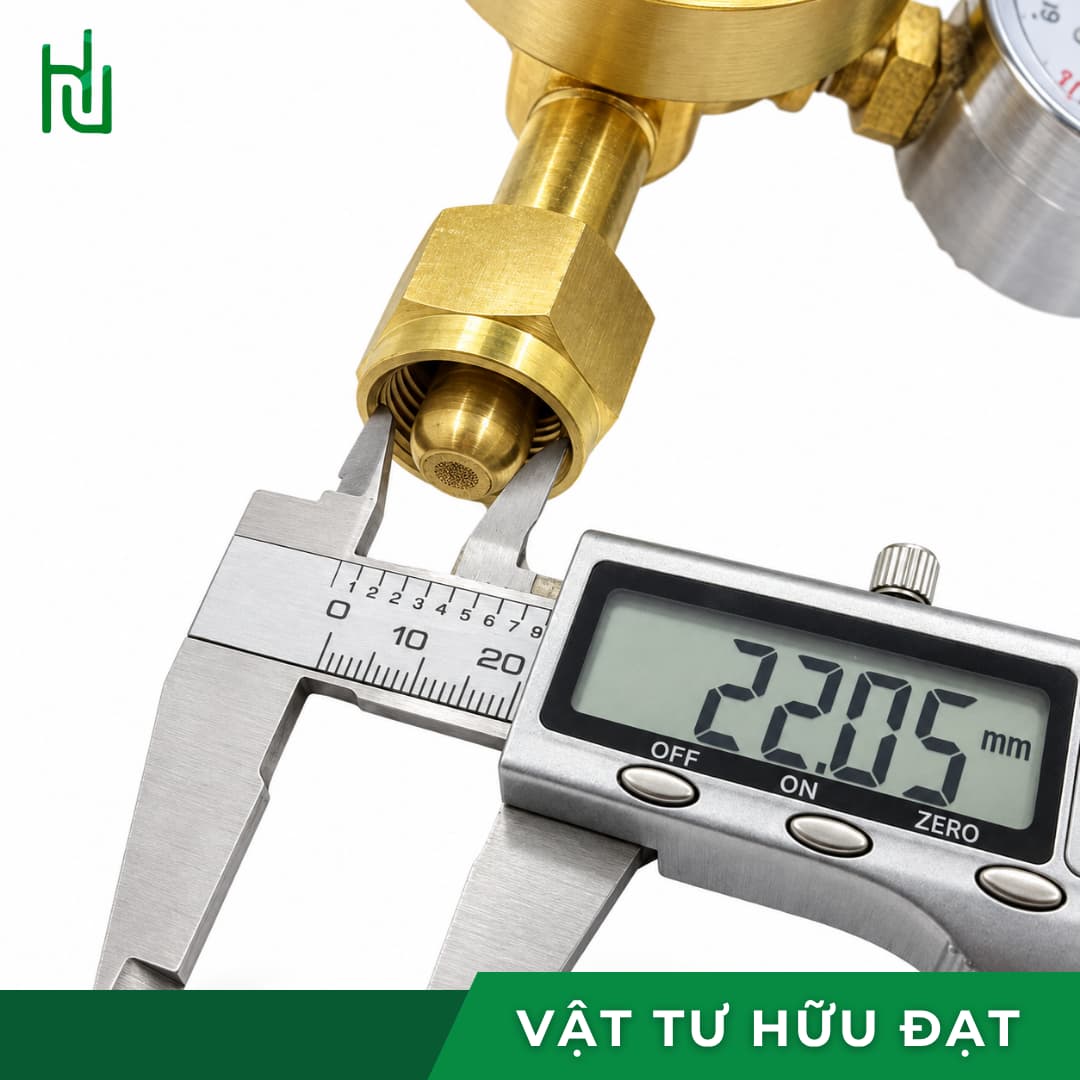

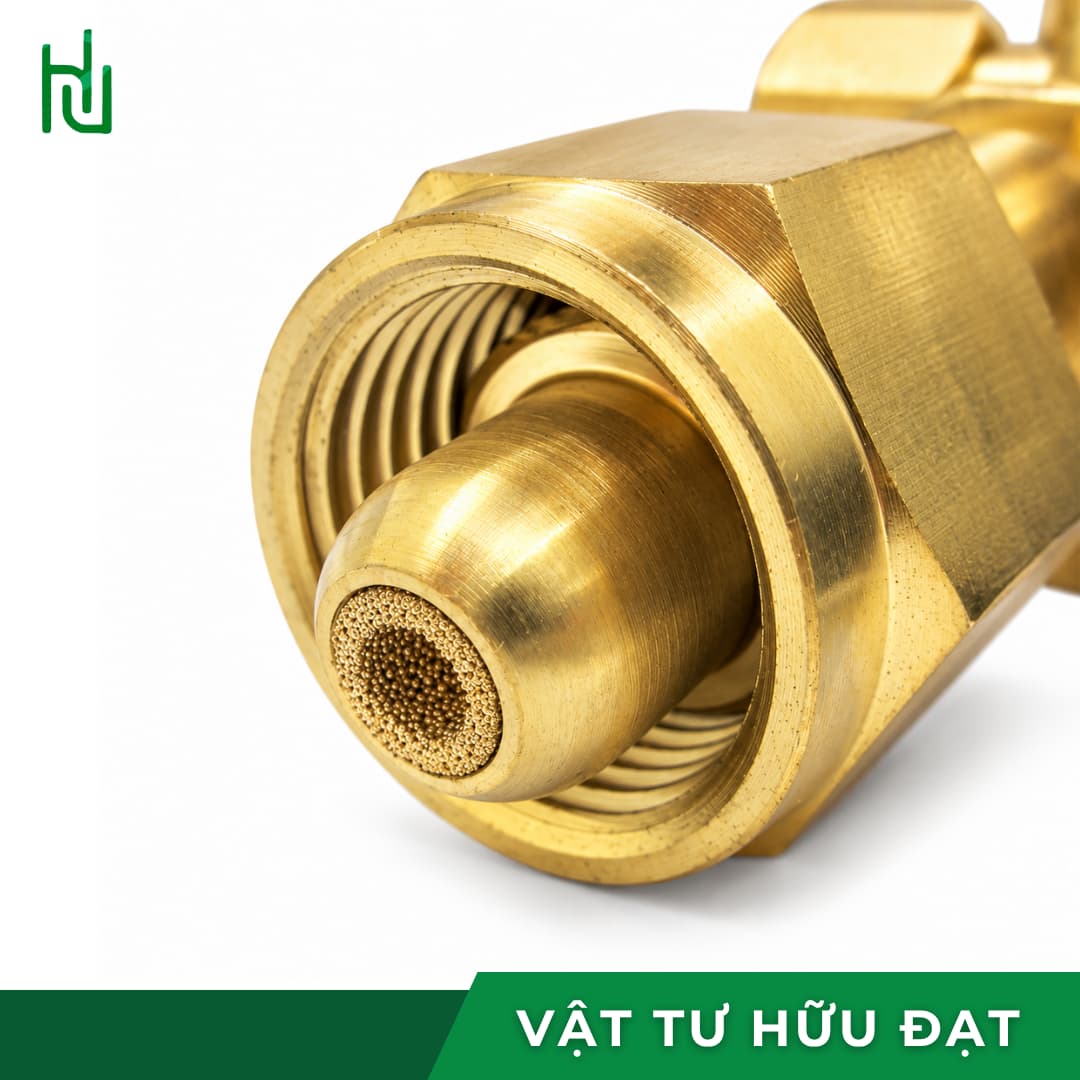

Ty thau ren thuận 23mm lắp van bình oxy QF2 của đồng hồ ZR-85

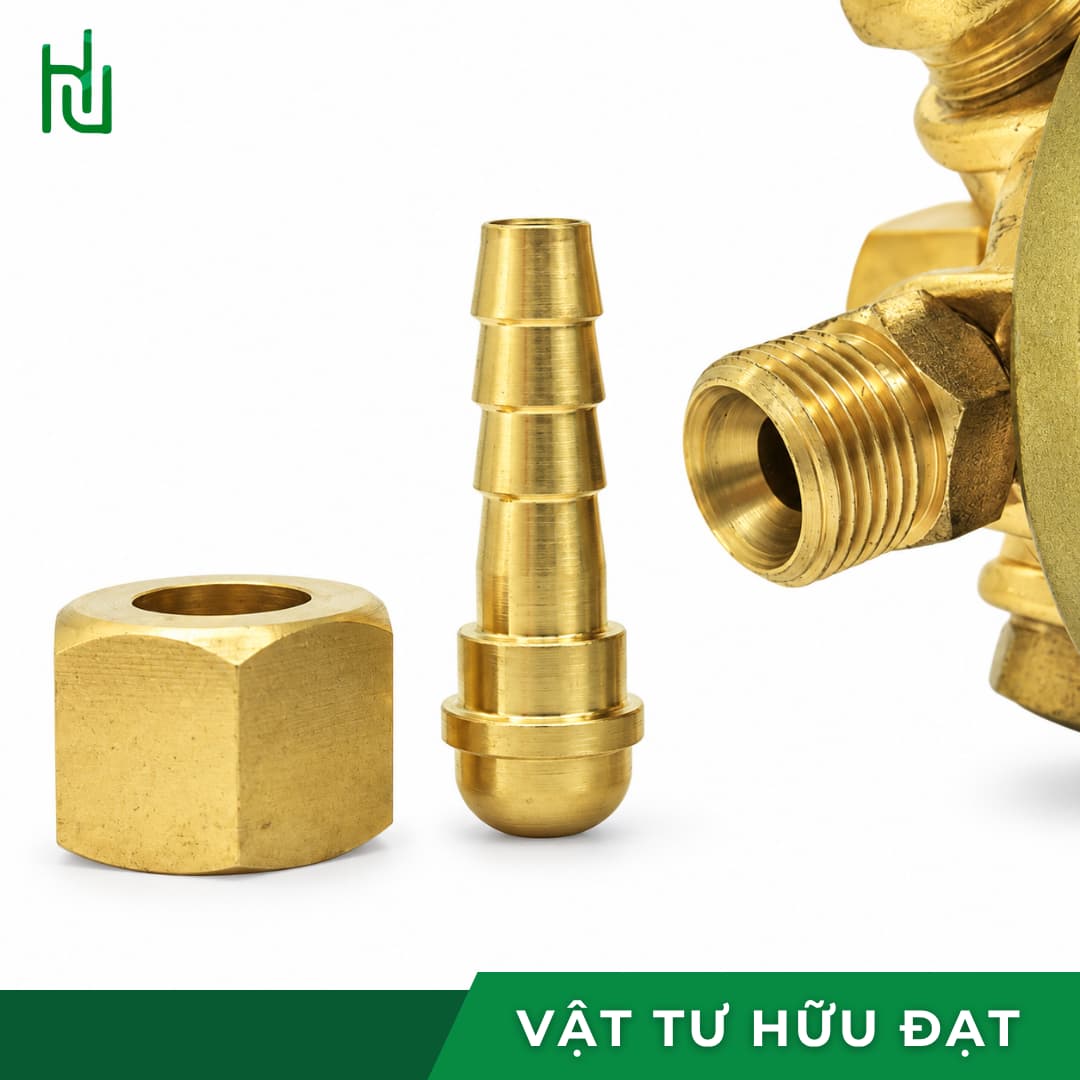

Đuôi chuột 6,5mm ở cổng khí ra đồng hồ oxy Tanaka ZR-85

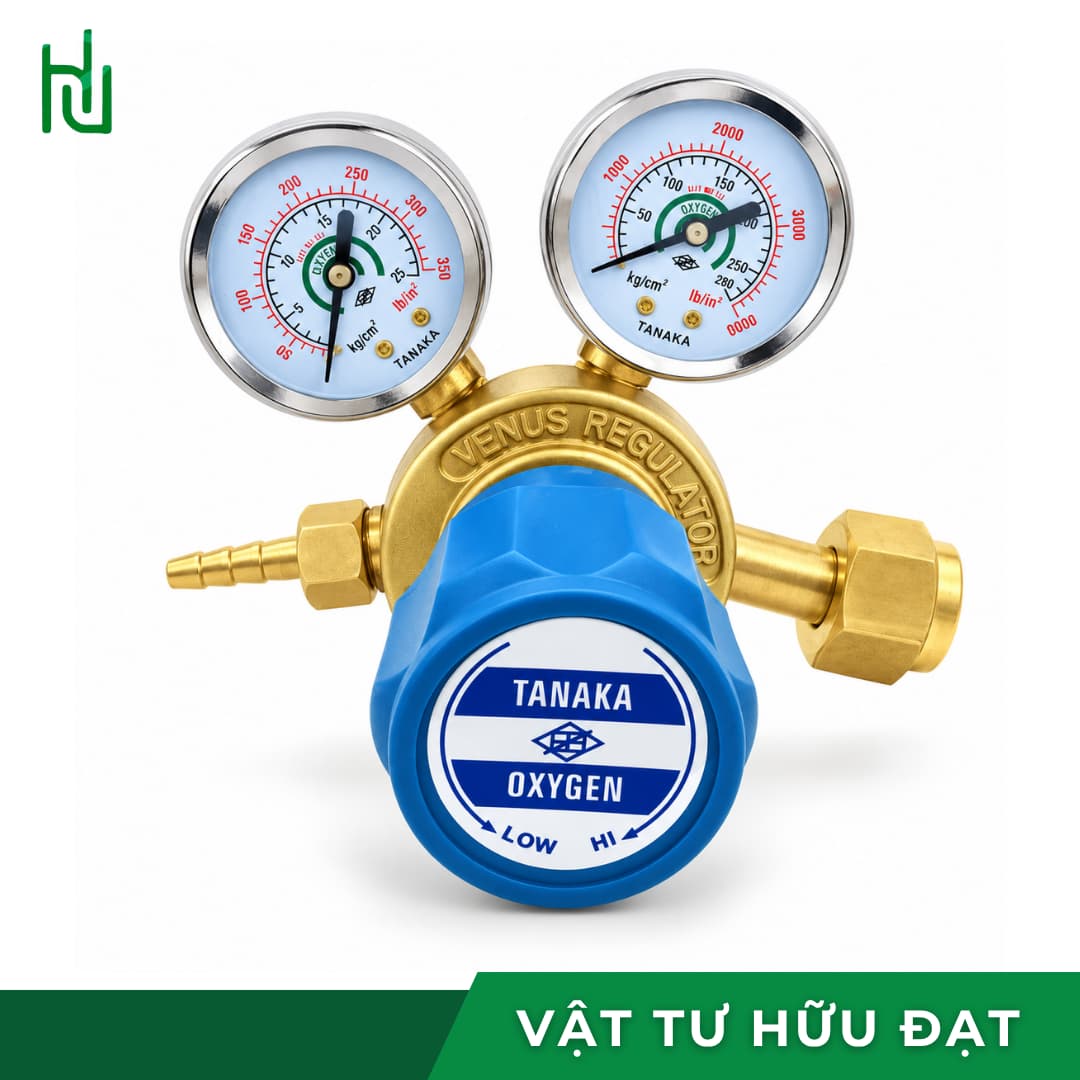

Đồng hồ oxy Tanaka Thau ZR-85

Name: Đồng hồ oxy Tanaka Thau ZR-85 — lắp van QF2 | Hữu Đạt
Price: 450000 VND
Availability: InStock

450.000 ₫

Thương hiệu TanakaModel ZR-85 thauQuy cách Bán theo bộ

Khí dùngOxy

Đồng hồ vào · ra0–280 · 0–25 kg/cm²

Cổng nốiRen thuận · vào 23 mm

Đầu ra dâyĐuôi chuột 6,5 mm

Gọi báo giá 0938 101 806 Nhắn Zalo

Chụp giúp van bình oxy để bên mình xem ty thau có khớp không.

Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc

Description

Đồng hồ oxy · Tanaka

Đồng hồ oxy Tanaka Thau ZR-85 — bộ đủ, khớp ren đồng thau

Đồng hồ oxy Tanaka ZR-85 — thợ gọi là đồng hồ gió đá bên oxy, van giảm áp oxy — lắp lên van bình oxy, hạ áp bình xuống mức mỏ cắt và mỏ hàn dùng được. Bán theo bộ đủ: hai mặt đồng hồ, van vặn chỉnh áp, ty thau nối bình và chân nối dây.

Mặt đồng hồ vào đo tới 280 kg/cm², mặt ra tới 25 kg/cm². Toàn bộ khớp ren bằng đồng thau nguyên chất, vỏ đồng hồ bằng kim loại chịu lực, thân sau bằng nhôm dày.

Đồng hồ vào 0–280 kg/cm²Đồng hồ ra 0–25 kg/cm²Ren thuận · vào 23 mmĐuôi chuột 6,5 mm

Khí dùng đượcOxyKhông dùng cho gas, axetylen

Van bình tương thíchQF2A · QF2C · QF2DCác loại van bình oxy thông dụng

Quy cách bánTheo bộĐủ hai mặt, van chỉnh, ty thau, chân nối

Thông số kỹ thuật

Thông số đồng hồ oxy Tanaka ZR-85 theo nhà cung cấp. Quy đổi theo hệ đo lường quốc tế: 1 kg/cm² ≈ 0,98 bar ≈ 14,2 psi.

Thông số đồng hồ oxy Tanaka Thau ZR-85
Model	ZR-85
Loại	Van giảm áp có hai đồng hồ, dùng cho oxy
Đồng hồ đầu vào	0 – 280 kg/cm² — áp trong bình
Đồng hồ đầu ra	0 – 25 kg/cm² — áp cấp ra mỏ
Cổng khí vào	Ren trong 23 mm
Cổng khí ra	Ren ngoài 17 mm
Đầu nối dây	Đuôi chuột 6,5 mm
Van bình tương thích	QF2A · QF2C · QF2D
Vỏ mặt đồng hồ	Kim loại chịu lực
Khớp ren	Đồng thau nguyên chất
Thân sau	Nhôm, thân dày
Bộ gồm	Hai mặt đồng hồ · van vặn chỉnh áp · ty thau nối bình · chân nối dây
Công nghệ · xuất xứ	Công nghệ Nhật · sản xuất tại Trung Quốc
Đơn vị bán	Bộ

Lắp vào van bình nào

Ty thau của bộ này bắt vào ba loại van bình oxy thông dụng ở Việt Nam.

Bình oxy công nghiệp van QF2A, QF2C, QF2D

Đây là các loại van đầu chai oxy phổ biến ở các trạm nạp trong nước. Ty thau vặn thẳng vào, không cần đầu chuyển.

Cắt thép tấm, phá dỡ kết cấu

Oxy là phần quyết định vết cắt. Áp oxy ổn định thì mạch cắt thẳng, ít xỉ bám, béc ít phải mài lại.

Hàn đồng, hàn ống, gia nhiệt

Phối với gas hoặc axetylen để tạo ngọn lửa trung tính. Chỉnh áp oxy thấp cho hàn ống đồng điều hoà, cao hơn khi cắt thép dày.

Nếu van bình khác ba loại trên: chụp đầu van gửi qua Zalo trước khi đặt. Ép ty thau vào van không khớp ren là hỏng cả hai, và với oxy áp cao thì đó là rủi ro thật chứ không phải chuyện tiền.

Bộ đôi Tanaka ZR-85 và ZR-86

Một bộ hàn cắt gió đá cần hai đồng hồ. Hai mã Tanaka này được làm để đi cặp.

ZR-85 oxy và ZR-86 gas
Chi tiết	ZR-85 — oxy	ZR-86 — gas
Lắp vào	Bình oxy	Bình LPG, axetylen
Chiều ren cổng vào	Ren thuận, ren trong 23 mm	Ren ngược, ren ngoài 23 mm
Đồng hồ vào	0 – 280 kg/cm²	0 – 40 kg/cm²
Đồng hồ ra	0 – 25 kg/cm²	0 – 2,5 kg/cm²
Cổng ra	Ren ngoài 17 mm	Ren ngoài 17 mm
Đuôi chuột	6,5 mm	6,5 mm

Lợi thế của cặp Tanaka: cả hai bên dùng chung đuôi chuột 6,5 mm nên dây oxy và dây gas cùng một cỡ — mua dây, mua cổ dê, thay dây đều gọn hơn. Cặp Yamato thì khác cỡ: oxy 6,5 mm còn gas 8 mm. Nếu xưởng đang dùng lẫn hai hãng, kiểm tra kỹ đầu dây trước khi đổi đồng hồ.

Cần luôn đồng hồ gas ZR-86 cho đủ bộ?

Gọi 0938 101 806 để được tư vấn

Đọc mặt 280 và khi nào thay mặt

Mặt cổng vào là thứ cho biết còn cắt được bao lâu nữa, và cũng là mặt hay hỏng trước.

Dấu hiệu	Nghĩa là gì	Xử lý
Kim tụt đều theo lượng oxy đã dùng	Bình đang vơi dần, bình thường	Còn khoảng một phần tư thì chuẩn bị bình mới
Khoá bình, xả hết mà kim không về 0	Mặt số hỏng	Thay mặt cổng vào thang 280
Kính nứt, kim kẹt, mặt mờ	Mặt số hỏng	Thay mặt, giữ nguyên thân van
Vặn núm mà áp ra không đổi	Thân van giảm áp hỏng	Thay cả bộ

Mặt thay thế cho bộ Tanaka dùng thang 280 cho cổng vào và 25 cho cổng ra. Không lấy mặt của bộ Yamato thay sang vì thang vào của Yamato là 350 — số đọc sẽ không khớp với thiết kế của bộ.

Lắp và mở van an toàn

Bốn bước, làm với tay và dụng cụ sạch dầu mỡ.

Kiểm tra tay và đầu van bình không dính dầu. Hé mở van bình rồi đóng nhanh để thổi bụi ở miệng van, đứng lệch sang bên khi làm.
Vặn ty thau vào van bình theo chiều ren thuận, siết chắc bằng cờ lê sạch. Không quấn băng tan có dầu, không bôi mỡ vào ren.
Nới núm chỉnh hết, đứng lệch sang bên rồi mở van bình thật từ từ. Mở đột ngột làm oxy nén dồn nóng lên trong đồng hồ — đây là nguyên nhân gây cháy bên trong và cũng làm cong kim mặt cổng vào.
Vặn núm tới áp cần dùng, cắm dây oxy vào đuôi chuột 6,5 mm, kẹp cổ dê. Quét nước xà phòng lên các mối nối để kiểm tra rò.

Xong việc: khoá van bình trước, xả hết oxy trong dây và đồng hồ, rồi mới nới núm chỉnh. Tháo đồng hồ và lắp nắp bảo vệ van vào bình. Đặt đồng hồ nghiêng một góc, không để mặt kính hướng thẳng vào người, và chỉ lau bằng khăn khô.

Câu hỏi thường gặp

Đồng hồ oxy Tanaka ZR-85 gồm những gì?

Bán theo bộ đủ: hai mặt đồng hồ báo áp vào và áp ra, van vặn chỉnh áp, ty thau để nối vào van bình oxy và chân nối để cắm dây dẫn ra mỏ cắt hoặc mỏ hàn. Lắp là dùng được, không phải mua thêm phụ kiện.

Lắp được van bình oxy loại nào?

Lắp được các van bình oxy thông dụng QF2A, QF2C và QF2D qua cổng vào ren trong 23 mm. Nếu bình đang dùng van khác ba loại này, nên chụp đầu van gửi để kiểm tra trước, vì ép ty thau vào ren không khớp rất nguy hiểm với oxy áp cao.

ZR-85 và ZR-86 khác nhau thế nào?

ZR-85 dùng cho bình oxy, ren thuận, thang 280 và 25 kg/cm². ZR-86 dùng cho bình gas và axetylen, ren ngược, thang 40 và 2,5 kg/cm². Hai mã đi cặp thành một bộ hàn cắt gió đá và cùng dùng đuôi chuột 6,5 mm nên dây hai bên cùng cỡ.

Mặt đồng hồ hỏng có thay riêng được không?

Được. Bộ Tanaka dùng mặt cổng vào thang 280 kg/cm² và mặt cổng ra thang 25 kg/cm². Không lấy mặt của bộ Yamato thay sang vì thang vào của Yamato là 350. Nếu thân van vẫn giảm áp tốt, thay mặt rẻ hơn nhiều so với thay cả bộ.

Vì sao phải mở van bình oxy thật chậm?

Mở nhanh làm oxy áp cao dồn vào đồng hồ, bị nén và nóng lên trong tích tắc. Với oxy, nhiệt tăng đột ngột có thể gây cháy bên trong thiết bị, đồng thời cú đập áp làm cong kim mặt cổng vào. Luôn nới núm chỉnh trước và mở van từ từ.
