Công tắc bàn đạp · FS-3

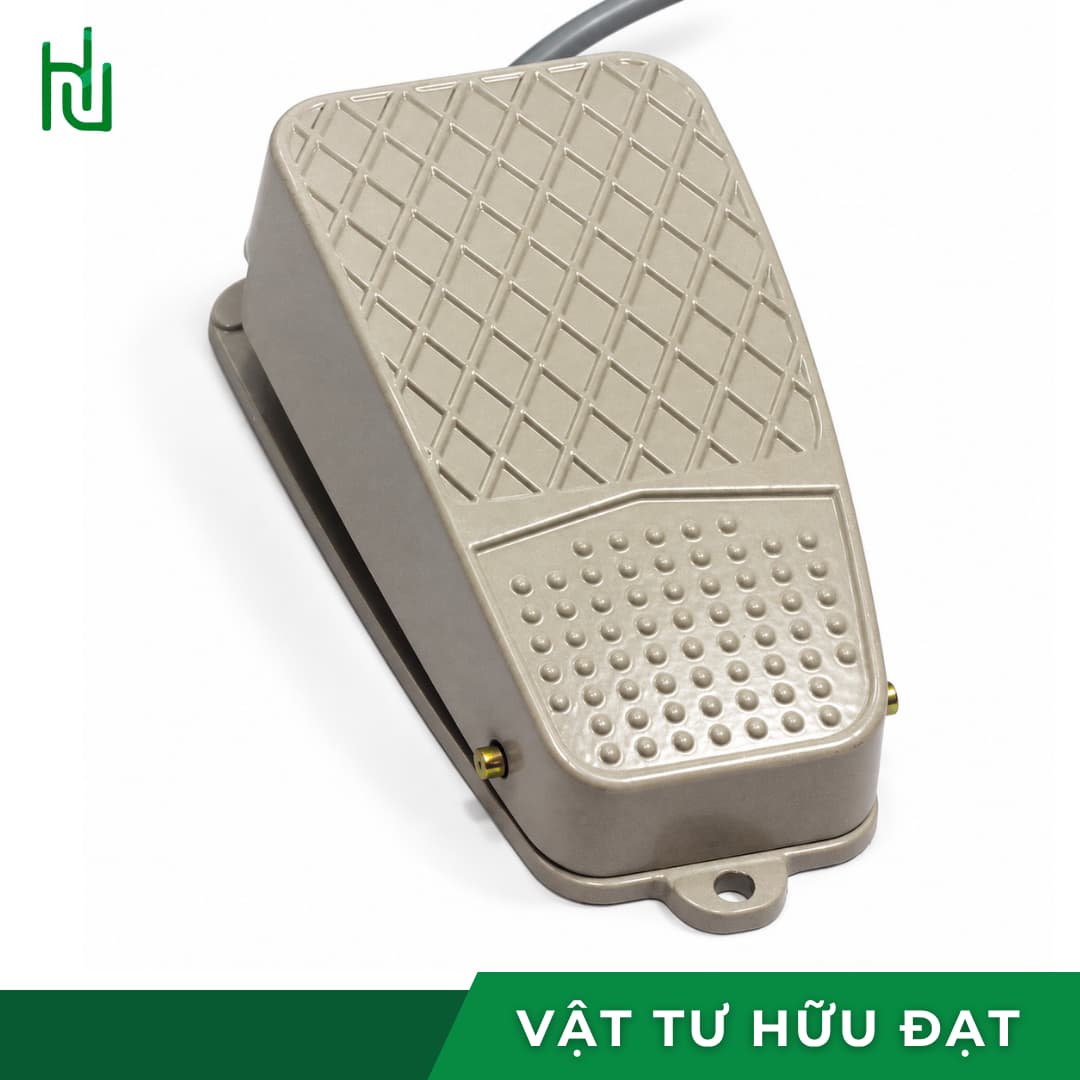

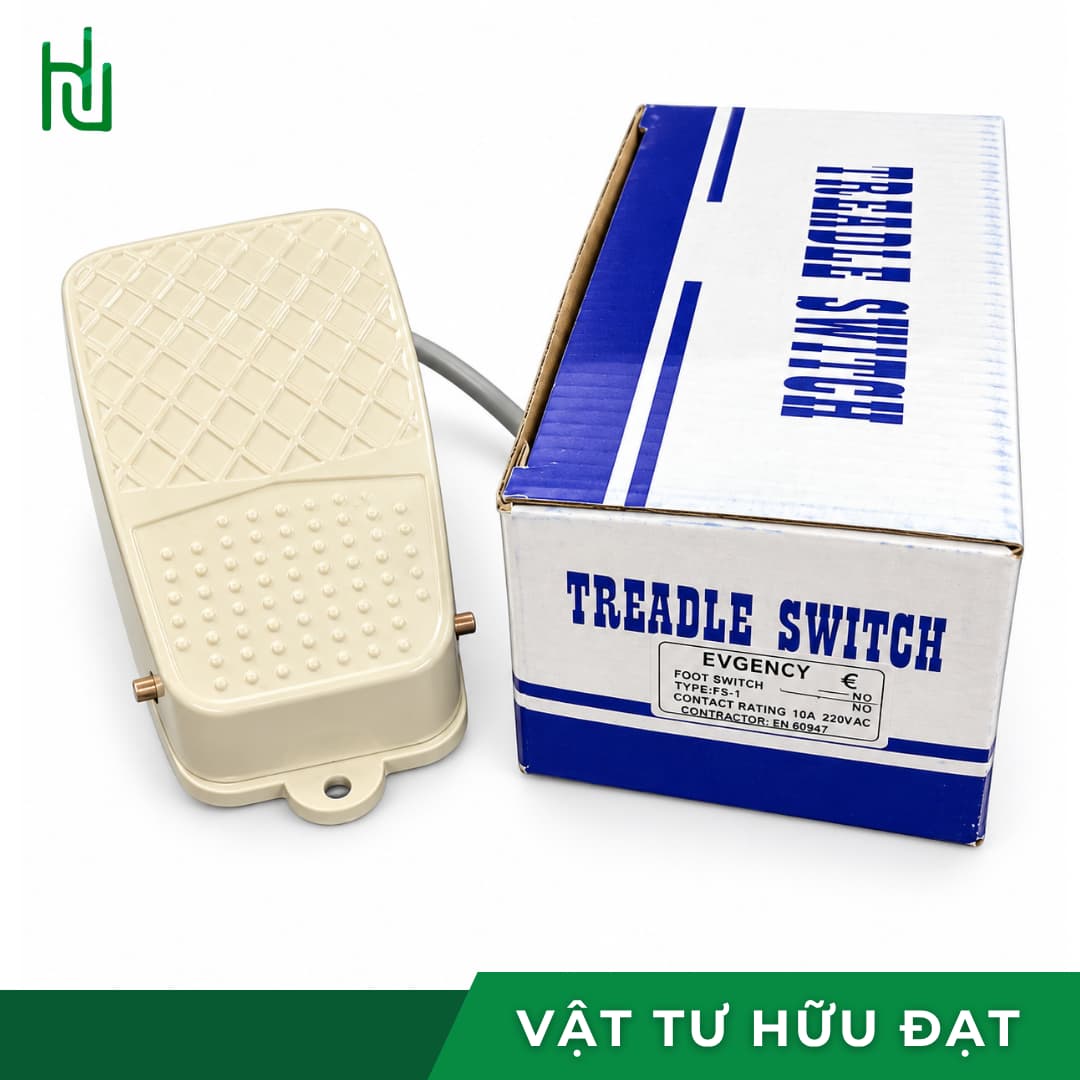

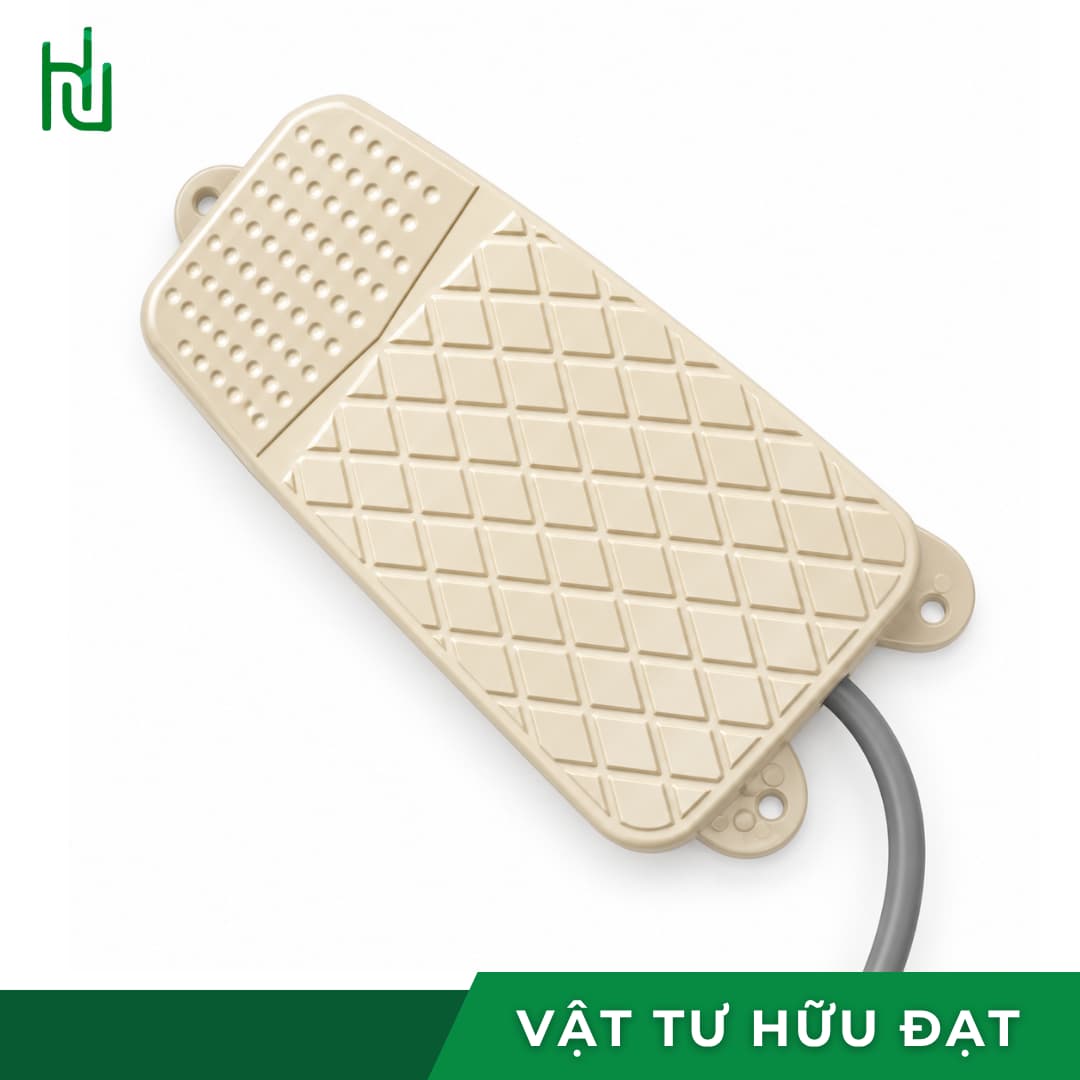

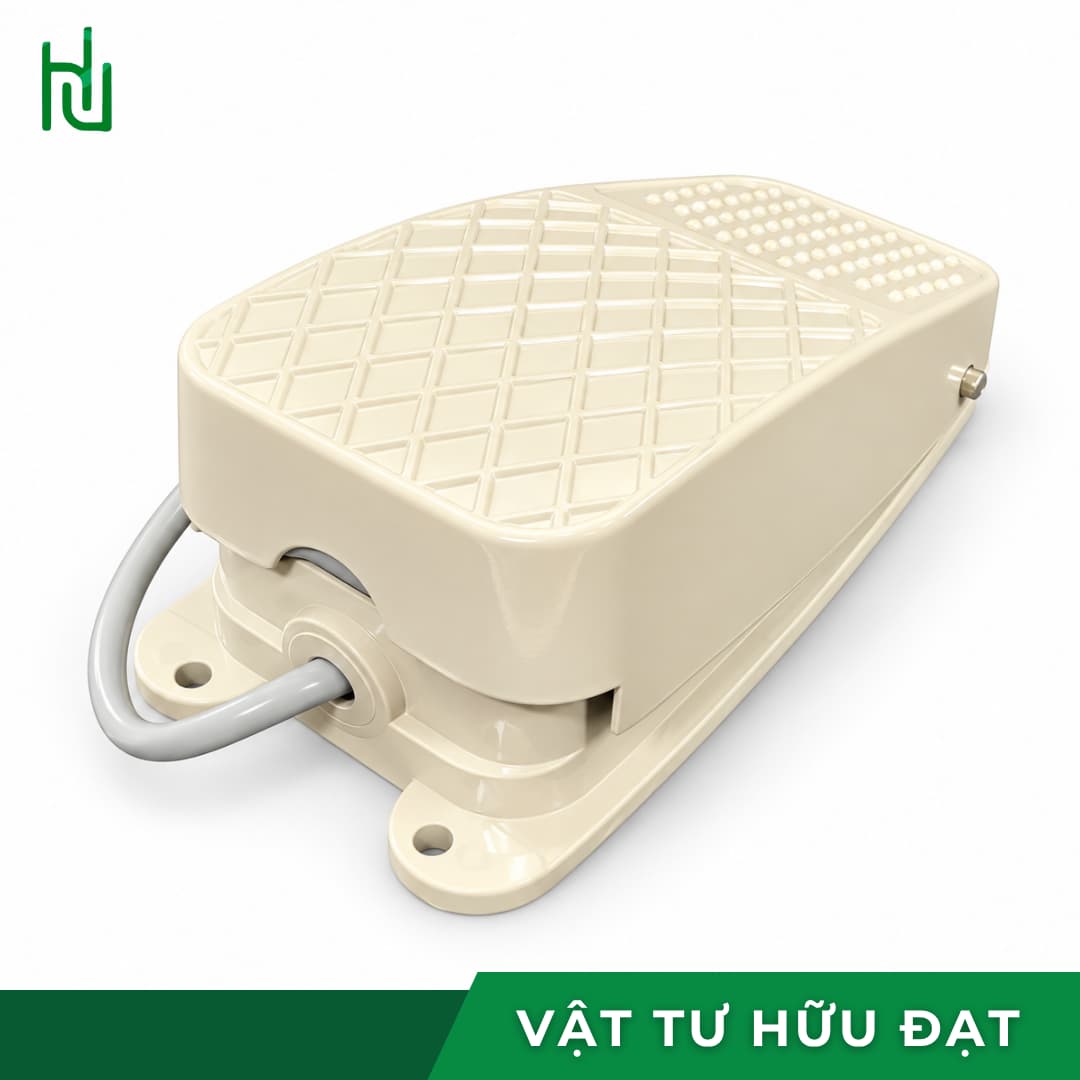

Công tắc bàn đạp chân FS-3 — vỏ nhôm, bàn đạp thấp 26 mm

Công tắc bàn đạp chân FS-3 — thợ gọi là công tắc chân, bàn đạp điện, tiếng Anh là foot switch — cho phép đóng cắt thiết bị bằng chân để hai tay rảnh làm việc khác. Vỏ nhôm, thân dài 110 mm, cao 40 mm, bàn đạp đặt thấp chỉ 26 mm nên đặt chân lên là đạp được, không phải nhấc cao.

Loại cỡ nhỏ, gọn và nhẹ, dùng cho máy bàn và thiết bị công suất vừa. Tuổi thọ công bố 5 triệu lần đóng cắt về điện và 10 triệu lần về cơ khí.

Vỏ nhôm110 × 40 mmBàn đạp cao 26 mmChịu lực trên 100J

KiểuBàn đạp hởKhông có nắp che chống đạp nhầm

Tuổi thọ5 triệu lần điện10 triệu lần về cơ khí

Vật liệuNhômXám kết hợp đen, chống trượt trên nền

Thông số kỹ thuật

Thông số công tắc bàn đạp chân FS-3 theo nhà cung cấp.

Thông số công tắc bàn đạp chân FS-3
Mã sản phẩm	FS-3 · model EKW-5A-B
Loại	Công tắc bàn đạp chân, kiểu hở
Điện áp làm việc	220 – 250VAC
Dòng định mức	10A
Vật liệu vỏ	Nhôm
Màu sắc	Xám và đen
Chiều dài	110 mm
Chiều cao	40 mm
Chiều cao bàn đạp	26 mm — đặt thấp, dễ đạp
Chịu lực tác động	Trên 100J
Tuổi thọ điện	5 triệu lần đóng cắt
Tuổi thọ cơ khí	10 triệu lần đóng cắt
Đặc điểm	Đế chống trượt, tấm bàn đạp bản rộng
Đơn vị bán	Cái

Dùng ở đâu

Nguyên tắc chung: chỗ nào cần bật tắt mà hai tay đang bận giữ vật.

Máy may công nghiệp, máy cắt chỉ

Hai tay giữ và đưa vải, chân điều khiển máy chạy dừng. Bàn đạp thấp 26 mm giúp đặt chân lên cả ca mà không mỏi cổ chân.

Máy bàn, máy đóng gói, máy dán nhãn

Thao tác lặp lại nhiều lần mỗi phút. Tuổi thọ 5 triệu lần về điện đủ cho nhiều năm chạy với tần suất này.

Bật đèn, bật quạt, bật máy hút khi tay bận

Bàn thợ sửa chữa, bàn kiểm hàng, chỗ làm thủ công. Chân đạp là có điện, nhấc chân ra là tắt.

Bàn đạp hở hay có nắp che

Đây là điểm an toàn quan trọng nhất khi chọn công tắc bàn đạp, quan trọng hơn cả dòng định mức.

Bàn đạp hở và bàn đạp có nắp che
Tiêu chí	Bàn đạp hở (FS-3)	Bàn đạp có nắp che
Đạp nhầm	Dễ — vật rơi hoặc bước hụt là máy chạy	Khó, phải đưa chân vào trong nắp
Tốc độ thao tác	Nhanh hơn, đặt chân là đạp	Chậm hơn chút
Hợp với	Máy may, máy bàn, bật đèn, bật quạt	Máy dập, máy ép, máy có bộ phận chuyển động nguy hiểm
Bảo vệ bụi nước	Không công bố	Nhiều mã có cấp bảo vệ cao

Không dùng bàn đạp hở cho máy có bộ phận kẹp, dập hay cắt. Với những máy đó, một cú đạp nhầm là tai nạn thật — phải chọn loại có nắp che và kiểu tự phục hồi. FS-3 phù hợp với máy mà đạp nhầm chỉ gây phiền, không gây thương tích.

Cần loại có nắp che cho máy nguy hiểm hơn?

Gọi 0938 101 806 để được tư vấn

Tuổi thọ và lực đạp

Ba con số trong bảng thông số nói lên nhiều điều về cách dùng thực tế.

Thông số	Nghĩa thực tế
Tuổi thọ điện 5 triệu lần	Phần tiếp điểm mòn trước. Đạp 1.000 lần mỗi ca thì con số này tương đương nhiều năm chạy
Tuổi thọ cơ khí 10 triệu lần	Cơ cấu bàn đạp và lò xo bền gấp đôi phần điện — nên hỏng thường là hỏng tiếp điểm
Chịu lực trên 100J	Chịu được đạp mạnh hoặc vật rơi trúng mà không vỡ vỏ
Bàn đạp cao 26 mm	Đặt chân lên là tới, không phải nhấc cao — đỡ mỏi khi dùng cả ca

Dấu hiệu tiếp điểm sắp hỏng: đạp mà máy chạy chập chờn, hoặc phải đạp mạnh hơn bình thường mới ăn. Gặp vậy nên thay sớm, vì tiếp điểm chập chờn ở máy đang chạy nguy hiểm hơn là máy không chạy hẳn.

Lắp đặt & đấu dây

Việc có điện — không rành thì gọi thợ. Bốn điểm cần làm đúng:

Cắt điện và kiểm tra lại bằng bút thử điện trước khi đấu dây.
Đặt bàn đạp ở vị trí chân nghỉ tự nhiên, không phải với hay xoay người. Mặt dưới chống trượt nhưng nền trơn hoặc nhiều dầu thì vẫn nên cố định lại.
Tải là mô tơ hay thiết bị công suất lớn thì cho bàn đạp điều khiển cuộn hút contactor, không đấu thẳng. Tiếp điểm bàn đạp đóng cắt mô tơ trực tiếp sẽ cháy rất nhanh.
Đi dây sát mép bàn hoặc luồn ống, tránh để dây nằm giữa lối đi. Dây bị vấp kéo là nguyên nhân phổ biến làm đứt dây ngay chân bàn đạp.

Kiểm tra trước mỗi ca với máy quan trọng: đạp thử xem máy chạy dứt khoát và nhấc chân ra máy dừng ngay. Bàn đạp mà nhả chậm hoặc dính là phải thay, đừng dùng tạm.

Câu hỏi thường gặp

Bàn đạp FS-3 chịu được bao nhiêu ampe?

Theo tên sản phẩm là 10A ở 220VAC. Tài liệu của nhà cung cấp có chỗ ghi mức cao hơn nên khi mua về, nên đọc nhãn dán trên thân sản phẩm để lấy đúng con số. Dù ở mức nào thì mô tơ vẫn phải đi qua contactor chứ không đấu thẳng.

Dùng được cho máy dập, máy ép không?

Không nên. Đây là bàn đạp kiểu hở, không có nắp che nên vật rơi trúng hoặc bước hụt cũng làm máy chạy. Máy có bộ phận dập, kẹp hay cắt thì phải dùng bàn đạp có nắp che và kiểu tự phục hồi.

Đấu thẳng mô tơ vào bàn đạp được không?

Không nên. Mô tơ kéo dòng lớn lúc khởi động và tạo tia lửa khi cắt, làm cháy mặt tiếp điểm rất nhanh. Cách đúng là cho bàn đạp điều khiển cuộn hút contactor, để contactor gánh mô tơ.

Tuổi thọ 5 triệu lần là dùng được bao lâu?

Tuỳ tần suất. Nếu đạp khoảng 1.000 lần mỗi ca thì con số này tương đương nhiều năm chạy. Phần cơ khí bền gấp đôi phần điện, nên khi hỏng thì thường là hỏng tiếp điểm chứ không phải gãy bàn đạp.

Làm sao biết bàn đạp sắp hỏng?

Dấu hiệu rõ nhất là máy chạy chập chờn khi đạp, hoặc phải đạp mạnh hơn bình thường mới ăn. Cũng cần để ý nếu nhấc chân ra mà máy dừng chậm. Gặp một trong các dấu hiệu này nên thay sớm thay vì dùng tiếp.
