Công tắc bàn đạp đôi CNTD CFS-602 vỏ nhôm IP66

Công tắc bàn đạp loại nặng · CNTD

Công tắc bàn đạp đôi CNTD CFS-602 — vỏ nhôm IP66, có nắp che

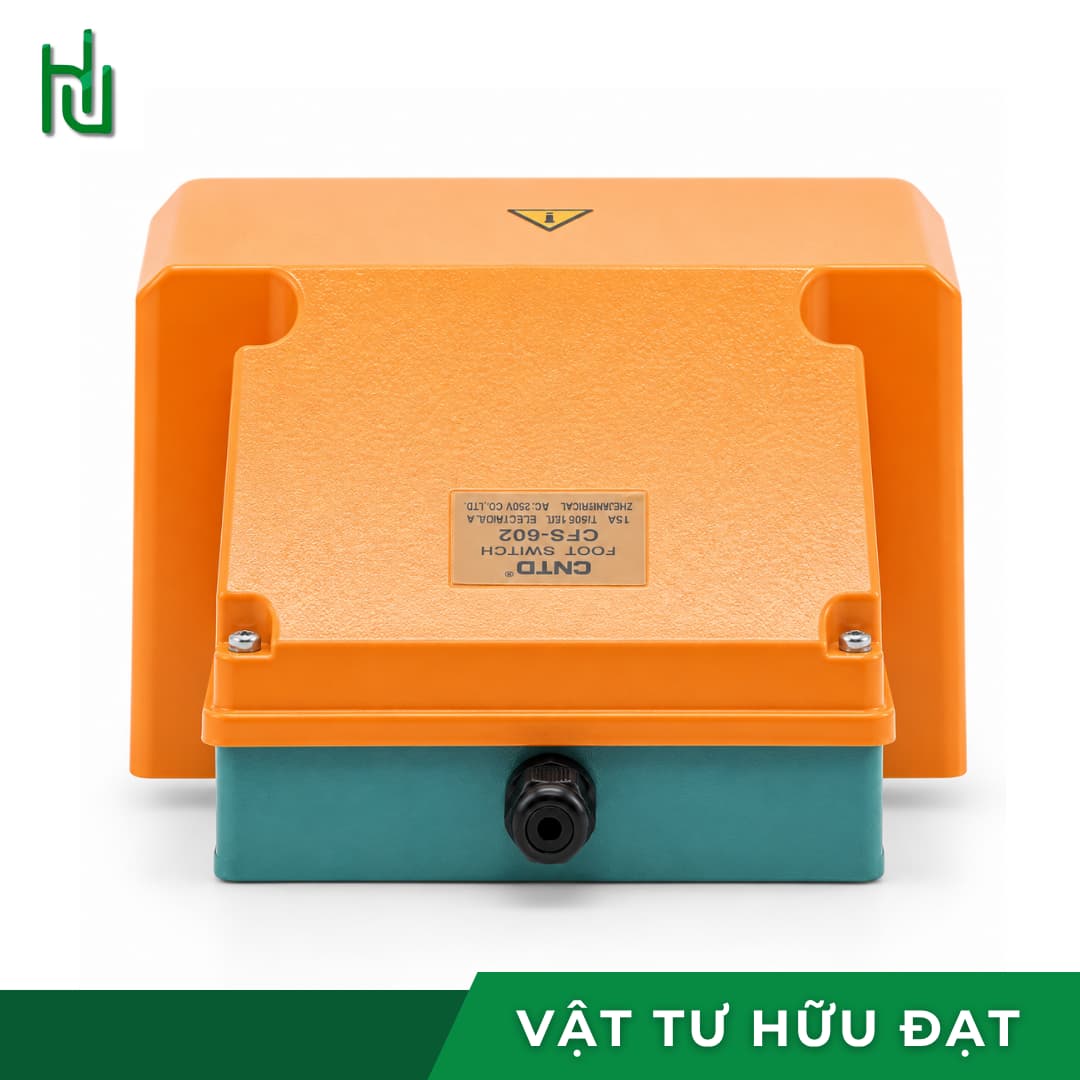

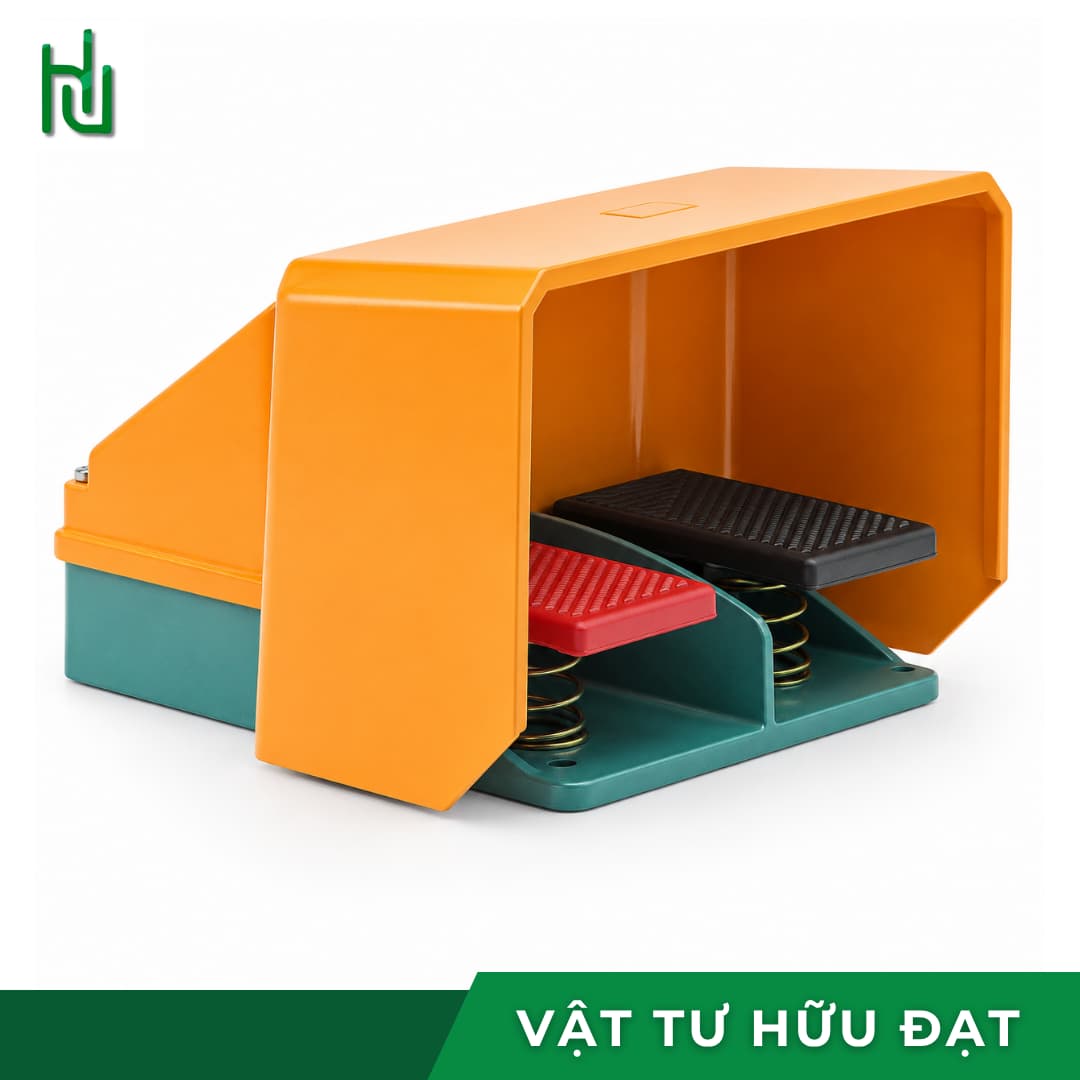

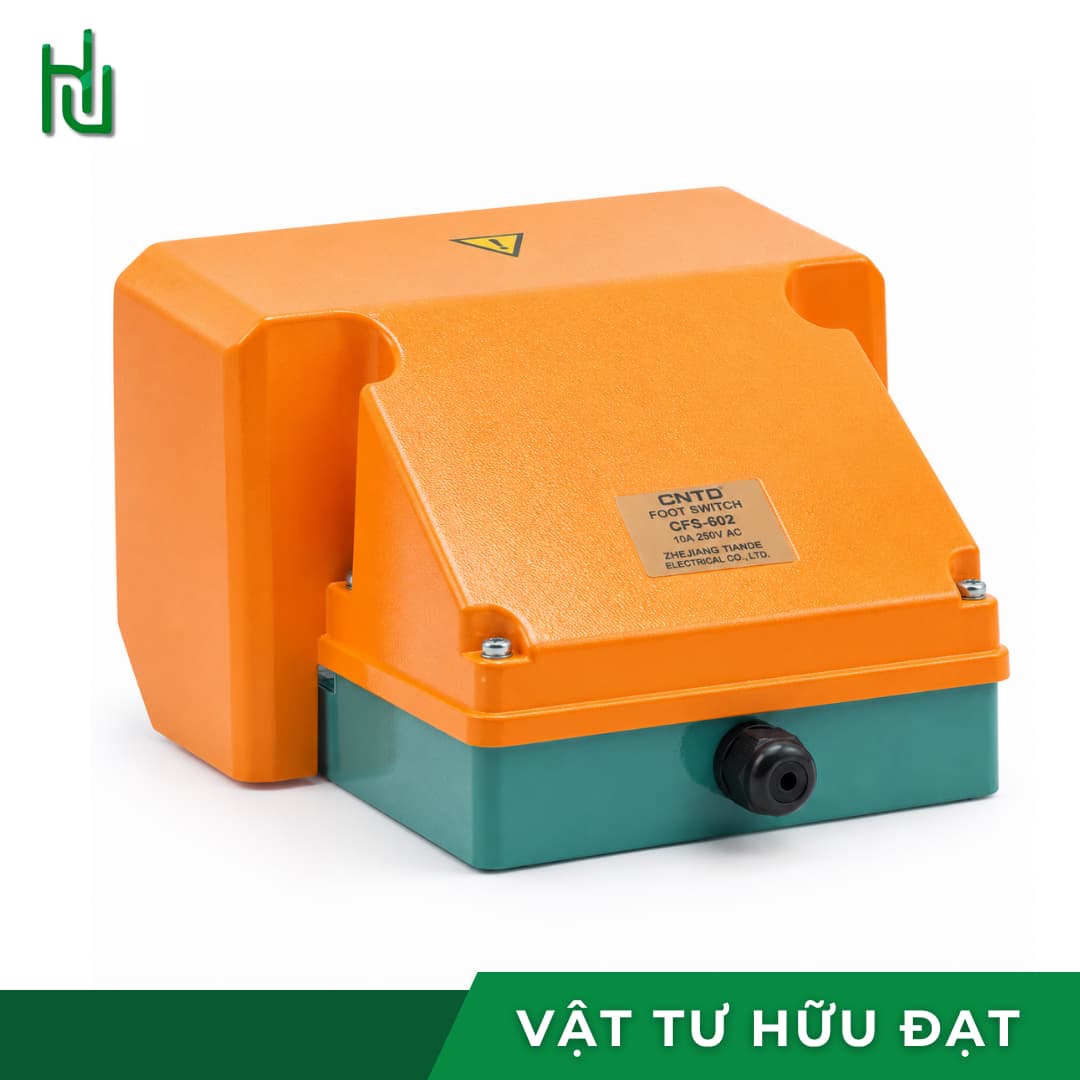

Công tắc bàn đạp CFS-602 — thợ hay gọi là bàn đạp đôi, công tắc chân loại nặng, tiếng Anh là heavy duty foot switch — có hai bàn đạp độc lập trong một vỏ hợp kim nhôm, phía trên là nắp che bảo vệ. Mỗi bàn đạp một cụm tiếp điểm 1NO + 1NC, chịu 16A ở 250VAC, cấp bảo vệ IP66.

Đây là bản dành cho xưởng khắc nghiệt: nước bắn, dầu tưới, bụi kim loại, người qua lại đông. Vỏ nhôm chịu va đập, nắp che chặn chuyện vô tình giẫm trúng, IP66 chặn bụi và tia nước mạnh — ba thứ mà bàn đạp nhựa cỡ nhỏ không có.

2 bàn đạp độc lập16A · 250VACIP66Vỏ nhôm · có nắp che

Bàn đạp2 bàn độc lậpMỗi bàn 1NO + 1NC, ra được hai lệnh riêng

Cấp bảo vệIP66Kín bụi, chịu tia nước mạnh

Tải tiếp điểm16A · 250VACMô tơ vẫn nên đấu qua contactor

Thông số kỹ thuật

Thông số công tắc bàn đạp CFS-602 theo nhà sản xuất CNTD, sản xuất theo tiêu chuẩn quốc tế EN 60947-5-1.

Thông số công tắc bàn đạp CNTD CFS-602
Mã sản phẩm	CFS-602
Kiểu thiết bị	Công tắc bàn đạp đôi loại nặng, có nắp che
Kiểu tác động	Tự phục hồi — rời chân là tiếp điểm trả về

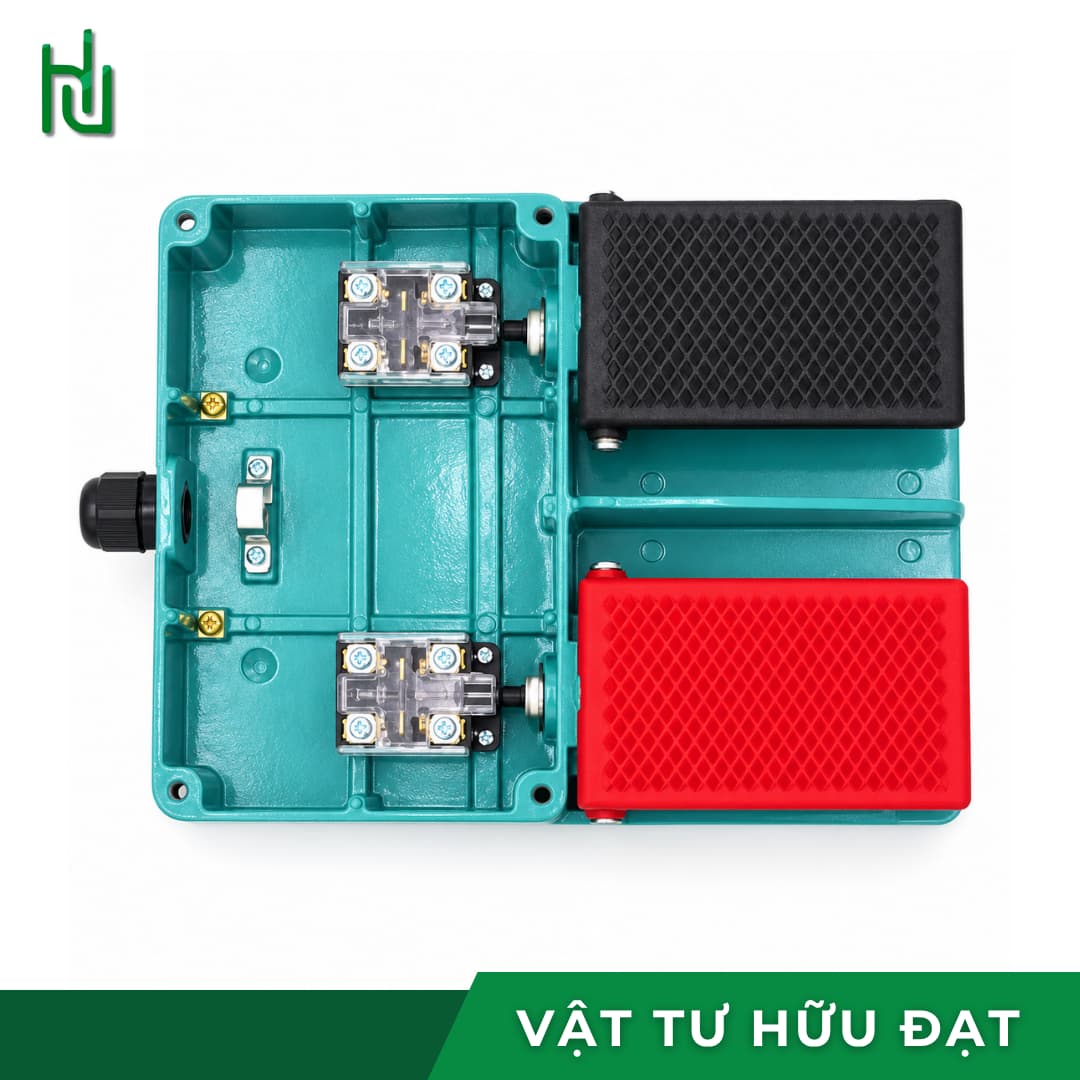

Cấu hình tiếp điểm	2 mô-đun tích hợp, mỗi mô-đun 1NO + 1NC
Dòng điện định mức	16A
Điện áp tối đa	250VAC
Cấp bảo vệ	IP66 — kín bụi, chịu tia nước mạnh
Lực đạp	≤ 35N (khoảng 3,5 kgf)
Vật liệu vỏ	Hợp kim nhôm
Đầu luồn dây	M20 mặc định · bản đuôi -P dùng PG13.5
Tiêu chuẩn	EN 60947-5-1 · GB 14048.5

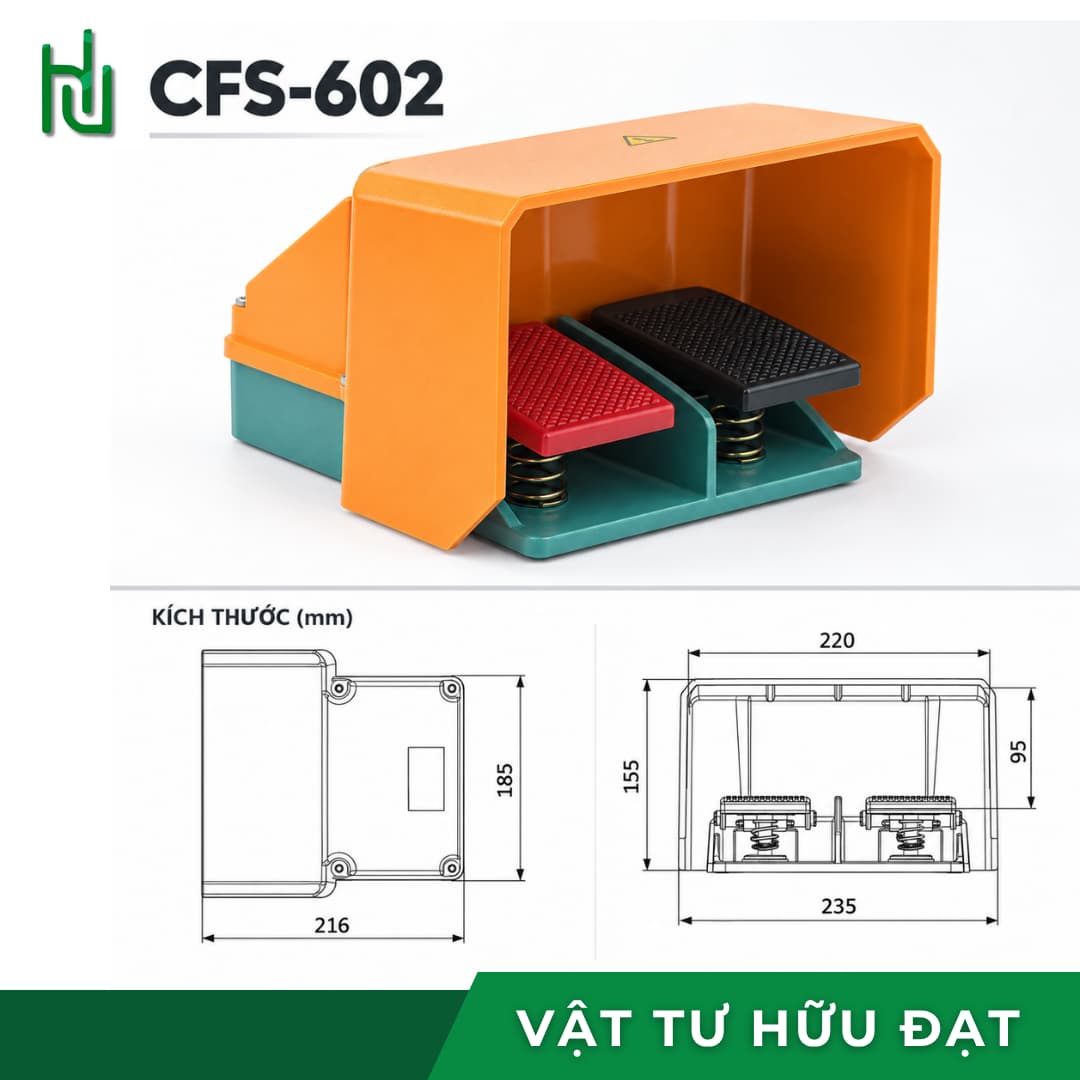

Kích thước đóng gói	27 × 25 × 18 cm · khoảng 2,6 kg cả hộp
Hãng · xuất xứ	CNTD · Chiết Giang, Trung Quốc

Hai bàn đạp dùng để làm gì

Hai bàn đạp là hai công tắc riêng biệt, không phụ thuộc nhau. Ba cách dùng hay gặp nhất:

Chạy thuận và chạy nghịch

Bàn trái cho mô tơ quay thuận, bàn phải quay nghịch. Hợp với máy uốn ống, máy chấn tôn, tời nâng hạ — người thợ giữ phôi bằng hai tay và điều khiển hướng bằng chân.

Lên và xuống

Một bàn cho xi lanh đi xuống, một bàn cho đi lên. Dùng nhiều trên máy ép thủy lực nhỏ, máy dập, đồ gá khí nén trong xưởng cơ khí.

Hai tốc độ hoặc hai công đoạn

Một bàn chạy chậm để canh, bàn kia chạy nhanh khi đã vào vị trí. Hoặc một bàn kẹp phôi, bàn kia khởi động gia công.

So với bàn đạp cỡ nhỏ CFS-201

Cùng hãng CNTD, cùng kiểu tự phục hồi, nhưng khác hẳn về môi trường dùng được.

CFS-602 và CFS-201
Tiêu chí	CFS-602 (trang này)	CFS-201
Số bàn đạp	2, độc lập	1
Tiếp điểm	2 × (1NO + 1NC)	1NO + 1NC
Dòng chịu	16A	10A
Cấp bảo vệ	IP66 — chịu nước	IP20 — không chống nước
Vỏ	Hợp kim nhôm	Cỡ nhỏ, nhẹ
Nắp che	Có	Không
Hợp với	Xưởng ướt, dầu, bụi, đông người	Bàn thao tác khô ráo, máy may

Chọn nhanh: chỗ đặt bàn đạp khô ráo, ít người qua lại, chỉ cần một lệnh thì CFS-201 là đủ và rẻ hơn nhiều. Có nước, có dầu, có người đi qua, hoặc cần hai lệnh thì chọn CFS-602.

Không chắc máy mình cần một hay hai bàn đạp?

Gọi 0938 101 806 để được tư vấn

Khi nào cần IP66 và nắp che

Hai thứ này là lý do chính để bỏ tiền cho bản loại nặng.

Tình huống trong xưởng	Cần IP66	Cần nắp che
Rửa sàn bằng vòi nước hằng ngày	Có	Không bắt buộc
Máy tiện, máy phay có dầu tưới nguội	Có	Nên có
Xưởng hàn, mài — bụi kim loại, xỉ rơi	Có	Có
Lối đi hẹp, nhiều người qua lại	Không bắt buộc	Có
Chỗ hay có vật nặng rơi xuống sàn	Không bắt buộc	Có

Nắp che ngăn hai chuyện nguy hiểm: người khác giẫm nhầm làm máy chạy bất ngờ, và vật rơi trúng bàn đạp. Với máy dập, máy ép thì đây là chi tiết an toàn chứ không phải phụ kiện.

Đấu dây & lắp đặt

Bốn việc cần làm đúng.

Xác định mỗi bàn đạp làm lệnh gì trước khi đấu. Cặp NO — chưa đạp thì hở, đạp mới thông — dùng cấp lệnh chạy; cặp NC dùng cho mạch dừng hoặc khoá liên động.
Với mô tơ, cho mỗi bàn đạp điều khiển cuộn hút của một contactor. Khi dùng cho thuận nghịch, phải có khoá liên động để hai contactor không đóng cùng lúc.
Luồn cáp qua đầu luồn M20, siết chặt đầu cáp. Đầu cáp lỏng là mất IP66, nước sẽ vào theo dây.
Cấp điện, thử từng bàn đạp khi chưa đặt phôi — đạp thì chạy đúng hướng, nhấc chân thì dừng ngay.

Lỗi nguy hiểm nhất khi đấu thuận nghịch: không có khoá liên động. Lỡ đạp cả hai bàn cùng lúc thì hai contactor đóng một lúc, chập pha ngay. Dùng luôn cặp NC của bàn này để cắt mạch contactor của bàn kia — đó chính là lý do mỗi bàn đạp có sẵn cả NO lẫn NC.

Câu hỏi thường gặp

Hai bàn đạp của CFS-602 có hoạt động riêng không?

Có. Mỗi bàn đạp có một mô-đun tiếp điểm 1NO + 1NC riêng, không phụ thuộc bàn kia. Nhờ vậy một thiết bị ra được hai lệnh khác nhau, ví dụ quay thuận và quay nghịch, hoặc đi lên và đi xuống.

IP66 có đặt được chỗ rửa sàn không?

Được. IP66 nghĩa là kín bụi hoàn toàn và chịu được tia nước mạnh phun từ mọi hướng, nên dùng được ở xưởng rửa sàn hằng ngày hay chỗ có dầu tưới nguội. Điều kiện là phải siết chặt đầu luồn cáp, đầu cáp lỏng thì nước vẫn vào theo dây.

Dùng cho máy chạy thuận nghịch cần lưu ý gì?

Phải làm khoá liên động để hai contactor không đóng cùng lúc khi lỡ đạp cả hai bàn. Cách đơn giản là dùng cặp NC của bàn này nối tiếp vào mạch cuộn hút contactor của bàn kia. Mỗi bàn đạp có sẵn cả NO lẫn NC chính là để làm việc này.

16A có đấu thẳng mô tơ được không?

Không nên. Mô tơ lúc khởi động kéo dòng gấp nhiều lần bình thường và tạo tia lửa khi cắt, làm cháy mặt tiếp điểm. Cho bàn đạp điều khiển cuộn hút contactor, để contactor gánh mô tơ thì tiếp điểm bàn đạp gần như không hao.

Nắp che có tháo ra được không?

Nắp che là phần bảo vệ, giúp tránh bị giẫm nhầm và vật rơi trúng bàn đạp. Với máy dập, máy ép hay máy có thể gây thương tích, nên giữ nguyên nắp che vì đó là chi tiết an toàn, không phải phụ kiện trang trí.
