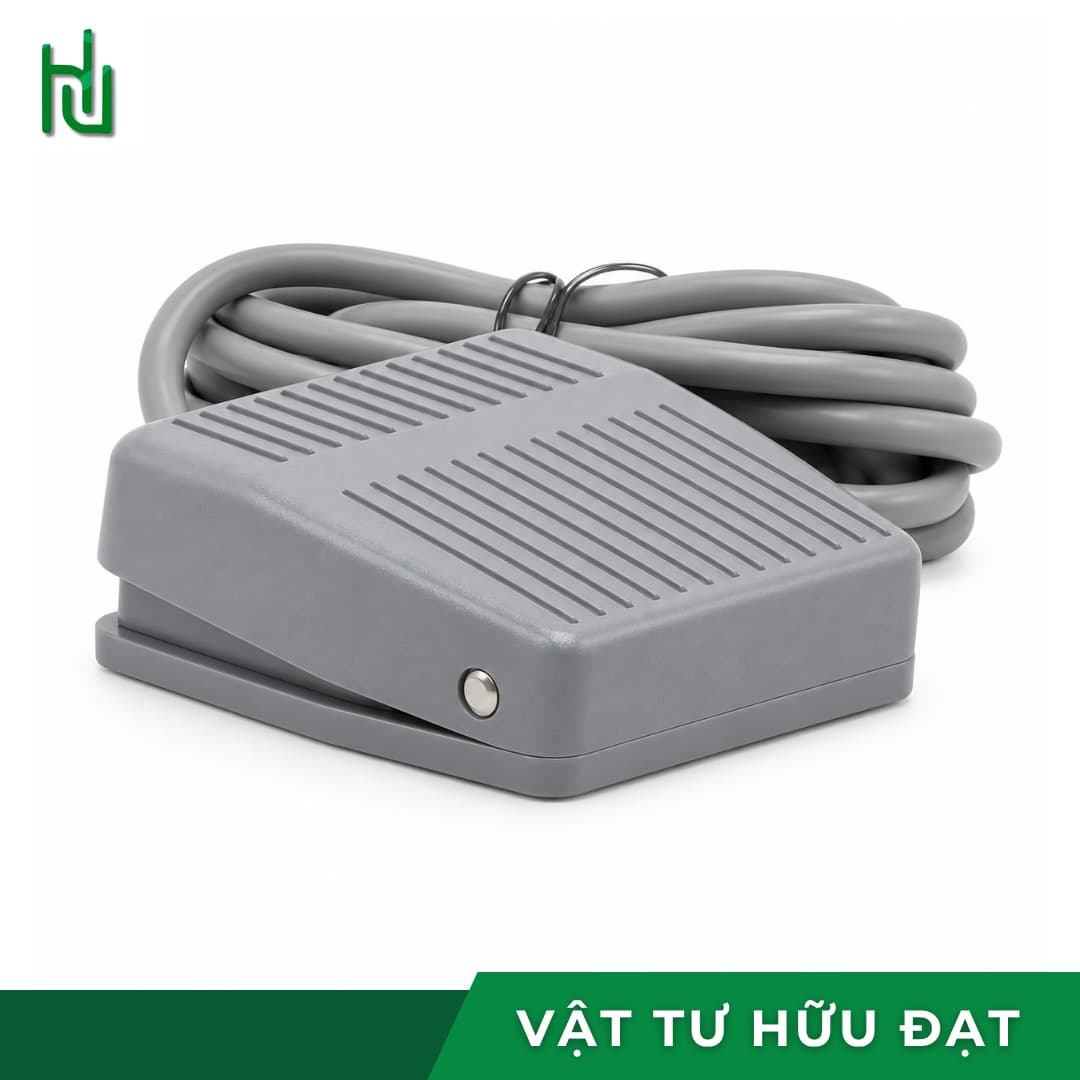

Công tắc bàn đạp CNTD CFS-201

Công tắc bàn đạp CNTD CFS-201 là công tắc điều khiển bằng chân cỡ nhỏ, kiểu tự phục hồi: đạp xuống thì tiếp điểm đổi trạng thái, nhấc chân ra là lò xo trả bàn đạp về vị trí cũ ngay. Bên trong có một cặp tiếp điểm 1NO và 1NC, chịu 10A ở 250VAC. Vỏ nhựa ABS, cấp bảo vệ IP20. Hiệu CNTD, sản xuất tại Chiết Giang Trung Quốc.

• Tự phục hồi, nhấc chân là nhả
• 10A 250VAC, tiếp điểm 1NO và 1NC

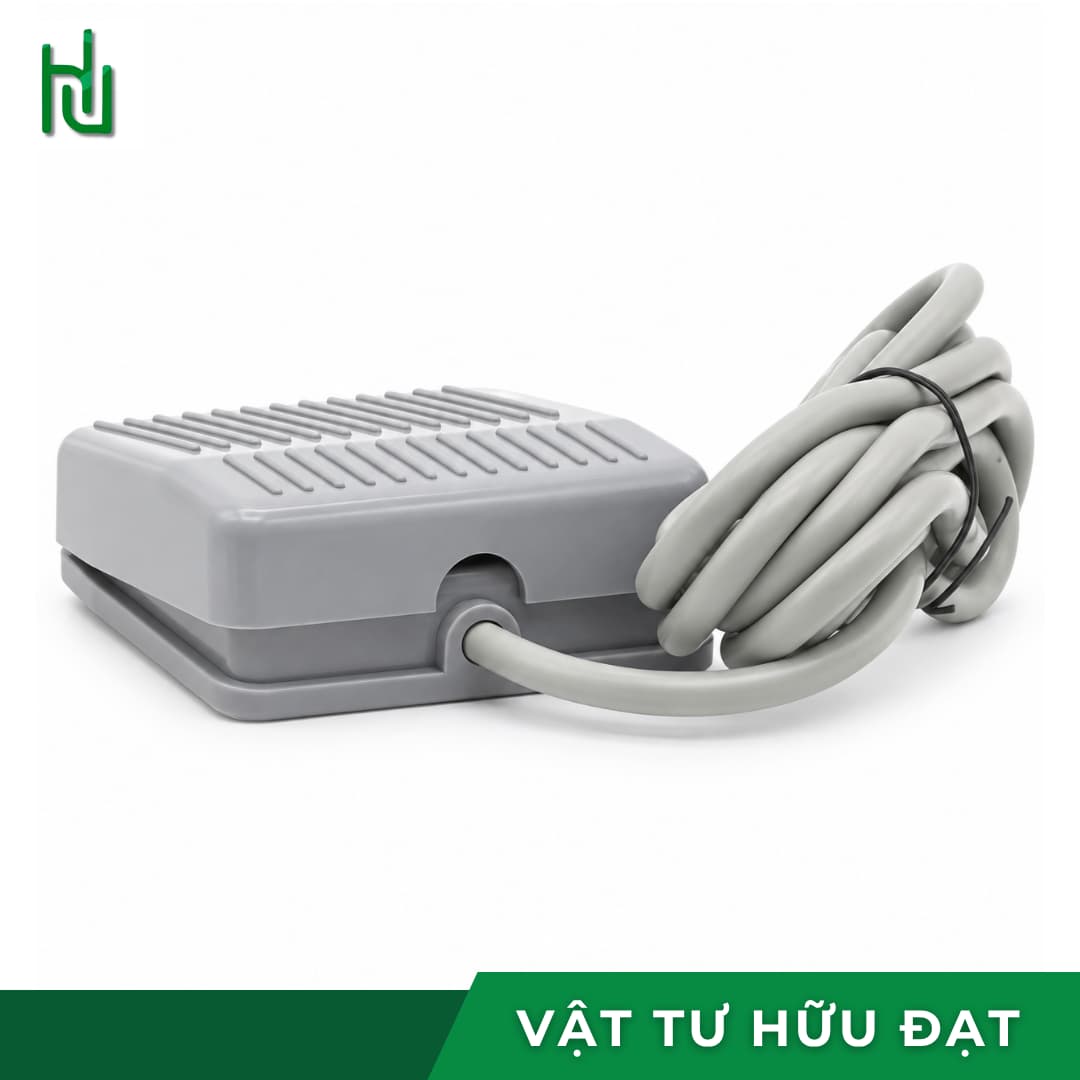

• Cỡ nhỏ, vỏ nhựa ABS, dây sẵn 1 mét

Thông số kỹ thuật của Công Tắc Bàn Đạp CFS-201

Tên sản phẩm	Công tắc bàn đạp CNTD CFS-201
Mã sản phẩm	CFS-201
Thương hiệu, xuất xứ	CNTD, sản xuất tại Chiết Giang, Trung Quốc
Kiểu thiết bị	Công tắc điều khiển bằng chân, dùng thay nút nhấn tay khi hai tay người vận hành đang bận
Kiểu tác động	Tự phục hồi: đạp thì đổi trạng thái, nhấc chân là lò xo trả bàn đạp về ngay, không tự giữ
Dòng điện định mức	10A
Điện áp	250VAC — đây là mức chịu tối đa của tiếp điểm, dùng bình thường ở lưới 220V

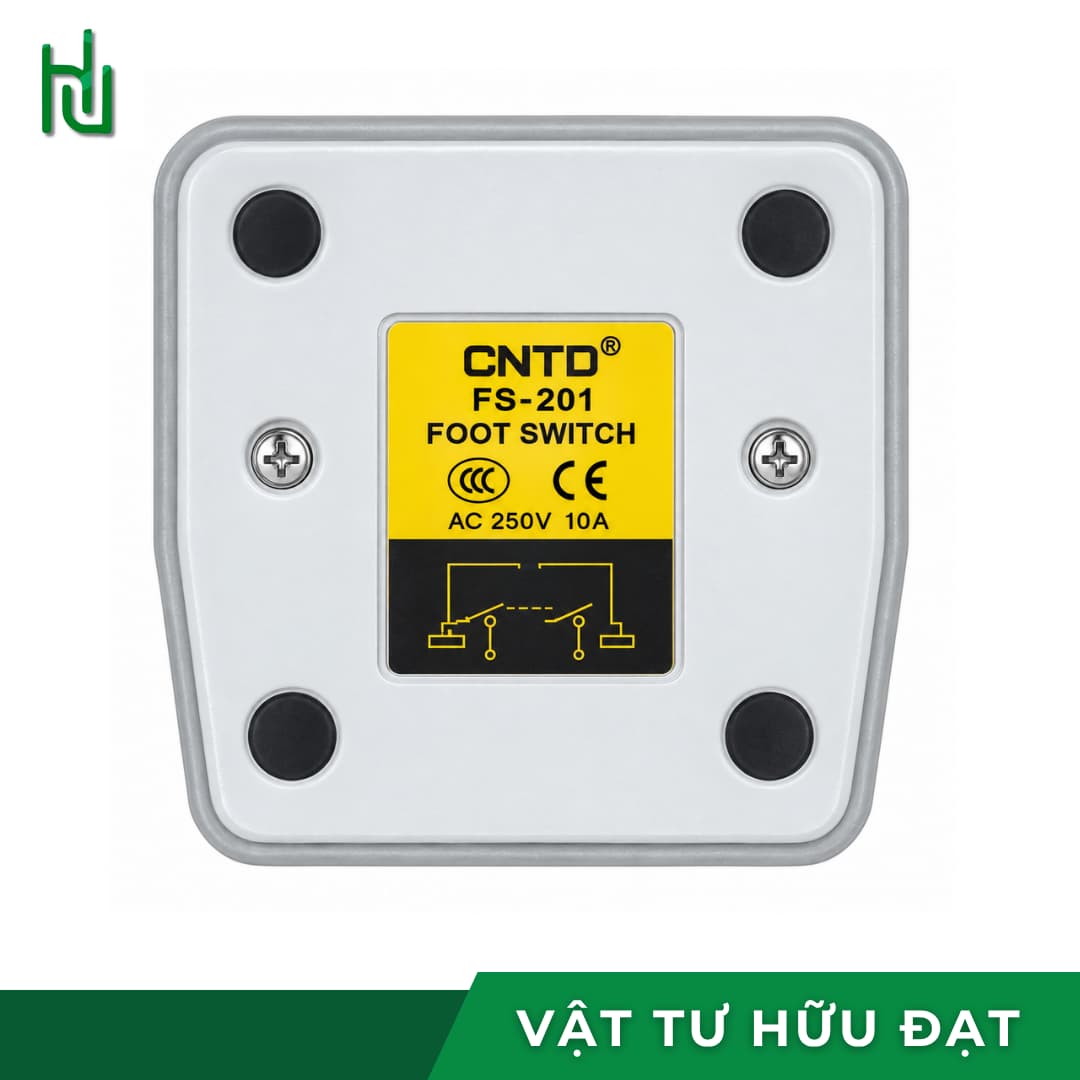

Cấu hình tiếp điểm	Một cặp 1NO và 1NC, dùng được cả chiều đóng lẫn chiều cắt
Màu dây	COM dây trắng · NO dây đỏ · NC dây đen
Chiều dài dây	1 mét, có sẵn theo máy
Lực đạp	0,7 kg

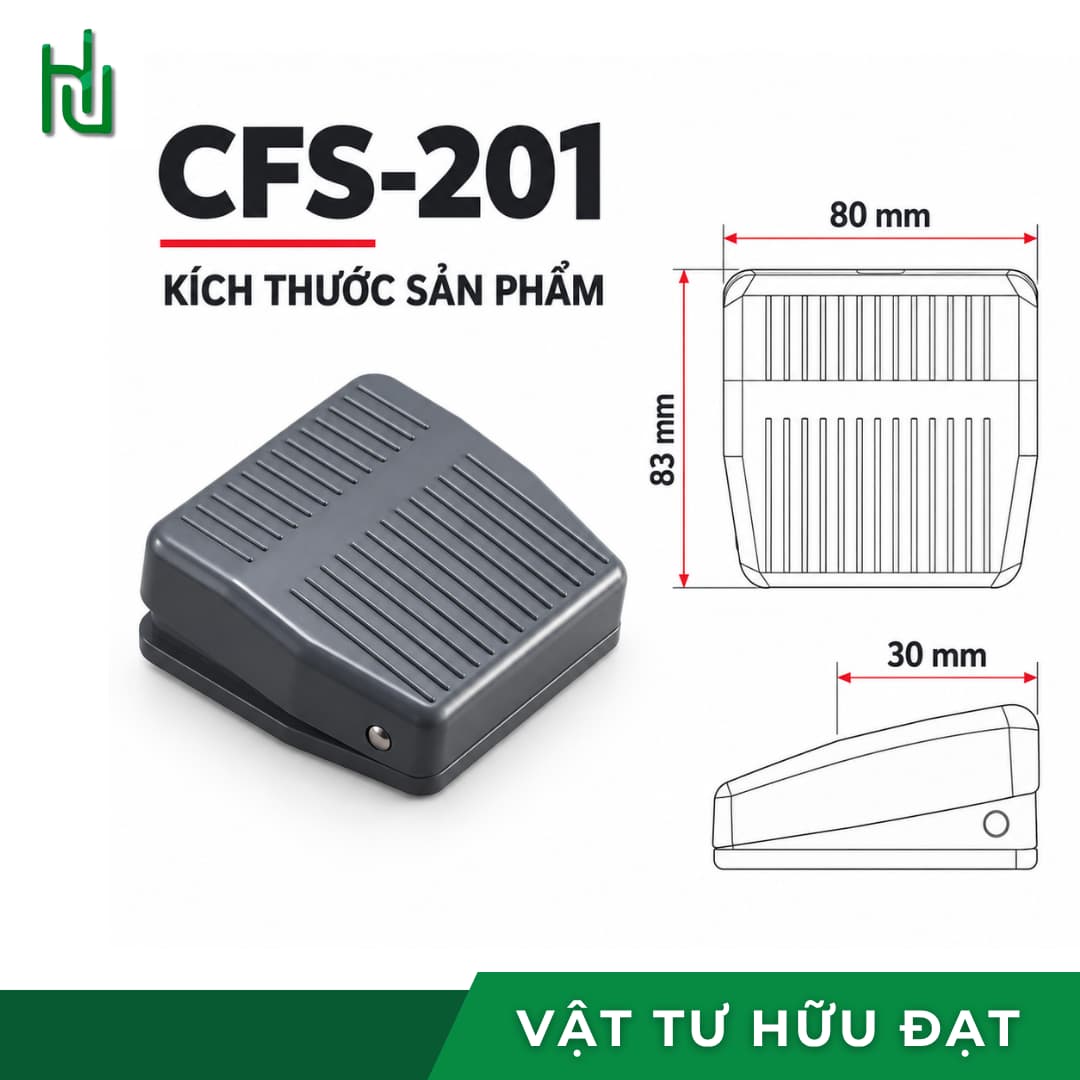

Kích thước	80 × 83 × 30 mm
Vật liệu vỏ	Nhựa ABS
Cấp bảo vệ	IP20
Độ bền cơ học	100.000 lần đóng cắt
Độ bền điện	10.000 lần đóng cắt
Bản theo yêu cầu	Nhà sản xuất có nhận làm bản chống nước và bản tùy chỉnh theo đơn đặt; bản tiêu chuẩn bán sẵn vẫn là IP20
Đơn vị tính	Cái

Ba kiểu bàn đạp theo cách giữ trạng thái

Hạng mục	Tự phục hồi (CFS-201)	Tự khóa	Có nắp che bảo vệ
Khi nhấc chân ra	Tiếp điểm trả về ngay lập tức	Giữ nguyên trạng thái cho tới lần đạp sau	Trả về ngay, nhưng phải mở nắp mới đạp được
Muốn dừng máy thì làm gì	Chỉ cần nhấc chân	Phải đạp thêm một lần nữa	Nhấc chân
Rủi ro chính	Mỏi chân nếu phải giữ lâu	Quên mất máy đang chạy vì chân đã rời bàn đạp	Chậm hơn khi cần thao tác gấp
Việc hợp nhất	Máy chỉ được chạy khi có người đứng đó giữ chân	Bật tắt nguồn phụ, đèn, quạt hút chạy suốt ca	Chỗ hay bị vấp phải hoặc có vật rơi trúng
Ví dụ máy thường gặp	Máy dập, máy ép, máy hàn điểm, máy may công nghiệp	Máy khuấy, băng tải chạy liên tục, đèn bàn thao tác	Lối đi hẹp, khu vực nhiều người qua lại
Nhìn từ góc an toàn	An toàn hơn cho máy có bộ phận chuyển động nguy hiểm	Không nên dùng cho máy có nguy cơ kẹp tay	An toàn nhất về mặt chống đạp nhầm

Chọn đúng kiểu giữ trạng thái quan trọng hơn chọn dòng chịu tải. Nguyên tắc chung trong xưởng: máy nào có bộ phận chuyển động có thể gây thương tích thì bàn đạp phải là kiểu tự phục hồi, để hễ người vận hành rời chân là máy dừng. Kiểu tự khóa chỉ nên dành cho các tải chạy nền như quạt hút, đèn hoặc băng tải, nơi việc máy tiếp tục chạy sau khi rời chân không gây nguy hiểm.

Cấu tạo và nguyên lý hoạt động

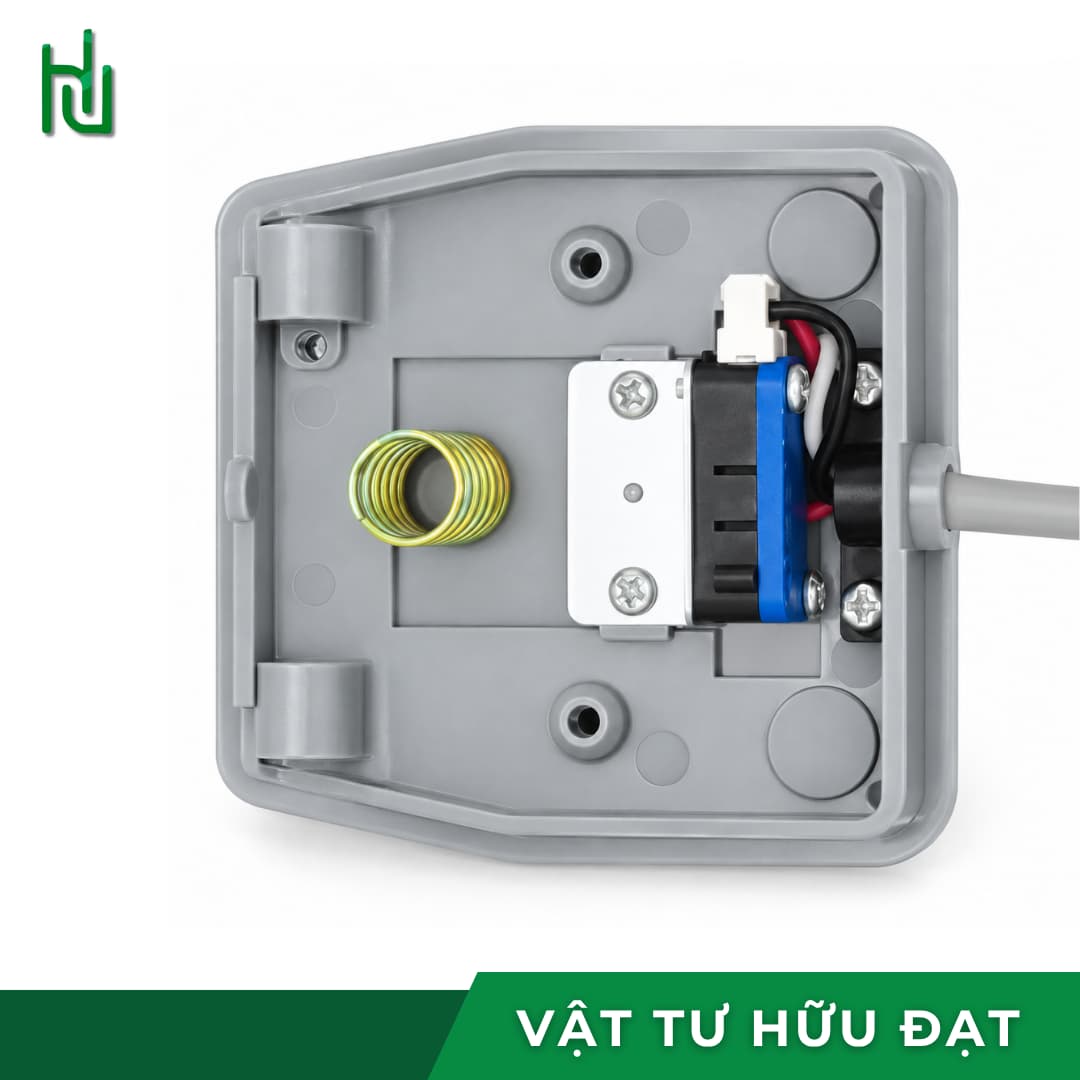

✓ Bàn đạp nối với một cần bẩy nằm trong thân; bên dưới cần bẩy là cụm tiếp điểm và một lò xo hồi vị.

✓ Đạp chân xuống thì cần bẩy ép lên cụm tiếp điểm, cặp thường hở đóng lại và cặp thường đóng mở ra cùng lúc.

✓ Nhấc chân ra thì lò xo đẩy bàn đạp trở lại vị trí ban đầu, hai cặp tiếp điểm cũng về đúng trạng thái nghỉ, không cần thao tác thêm.

✓ Lực đạp khoảng 0,7 kg — nhẹ vừa đủ để đạp cả ca không mỏi, nhưng không nhẹ tới mức chạm nhẹ đã tác động.

✓ Toàn bộ chuỗi này thuần cơ khí và điện, không có mạch điện tử bên trong nên không cần nguồn nuôi riêng.

Ứng dụng

✓ Điều khiển máy dập, máy ép và máy hàn điểm, nơi người thợ phải dùng hai tay giữ phôi nên không còn tay bấm nút.

✓ Đóng cắt mô tơ máy may công nghiệp, máy vắt sổ và máy cắt vải trong xưởng may.

✓ Cấp lệnh chạy cho xi lanh khí nén hoặc mô tơ trên đồ gá tự chế trong xưởng cơ khí.

✓ Làm nút nhấn chạy cho máy đóng gói, máy dán nhãn và các trạm thao tác cần giải phóng cả hai tay.

Hiểu đúng cặp tiếp điểm 1NO và 1NC

✓ NO là tiếp điểm thường hở — dây đỏ. Lúc chưa đạp thì không thông với dây trắng COM, đạp xuống mới thông. Đây là cặp dùng để cấp lệnh chạy.

✓ NC là tiếp điểm thường đóng — dây đen. Lúc chưa đạp thì thông với dây trắng COM, đạp xuống thì ngắt. Cặp này dùng cho mạch dừng hoặc mạch khóa liên động.

✓ Có sẵn cả hai cặp nghĩa là một cái bàn đạp có thể vừa cấp lệnh cho cuộn hút contactor vừa cắt một mạch khác cùng lúc, không phải mua hai cái.

✓ Khi đấu, hãy xác định rõ mạch của anh cần chiều nào rồi mới nối; đấu nhầm NO thành NC thì máy chạy ngay khi chưa ai đạp, rất nguy hiểm.

Lưu ý kỹ thuật

✓ IP20 không phải là chống nước. Cấp này chỉ ngăn vật rắn lớn hơn 12,5 mm lọt vào, còn nước thì không chặn chút nào, nên tuyệt đối không đặt ở chỗ rửa sàn, chỗ có dầu tưới hay nơi nước bắn tới; những vị trí đó phải dùng bản vỏ nhôm IP66.

✓ Mức 10A ở 250VAC là dòng chịu của tiếp điểm, không phải công suất động cơ nối thẳng vào được; với mô tơ và tải cảm kháng thì nên cho bàn đạp điều khiển cuộn hút contactor rồi để contactor gánh tải chính, tiếp điểm bàn đạp sẽ bền hơn nhiều.

✓ Độ bền cơ học 100.000 lần nhưng độ bền điện chỉ 10.000 lần — con số thấp hơn mười lần là do hồ quang ăn mòn mặt tiếp điểm mỗi lần đóng cắt có tải. Đấu qua contactor giúp tiếp điểm gần như chỉ chịu hao mòn cơ học, kéo dài tuổi thọ đáng kể.

✓ Vỏ nhựa ABS nhẹ và không gỉ, nhưng nếu xưởng có vật nặng hay rơi trúng hoặc xe đẩy cán qua thì nên chọn bản vỏ kim loại hoặc có nắp che.

✓ Đặt bàn đạp ở chỗ chân người vận hành với tới tự nhiên nhưng không nằm trên lối đi, tránh người khác vô tình đạp trúng; dây sẵn 1 mét nên tính trước khoảng cách tới tủ điện, cần dài hơn thì phải nối thêm.

Thông tin mua hàng

✓ Tình trạng: Còn hàng, sẵn kho tại TP.HCM, giao ngay. Đơn vị tính: Cái.

✓ Anh cho biết máy cần điều khiển là gì, công suất bao nhiêu, và môi trường lắp có bị nước hay dầu bắn vào không, em chốt giúp nên lấy bản IP20 này hay phải lên bản vỏ nhôm IP66.

✓ Bảo hành: đổi mới nếu có lỗi sản xuất theo chính sách AS TECH.

✓ AS TECH hỗ trợ kiểm tra thông số, tư vấn thay thế và giao hàng tại TP.HCM, toàn quốc.

Sản phẩm liên quan

✓ Công tắc bàn đạp chân ga CNTD CFS-01 — cùng hãng, kiểu chân ga cho việc cần điều chỉnh liên tục thay vì chỉ đóng cắt.

✓ Công tắc hành trình TZ-8104 BERM — cũng 1NO+1NC nhưng tác động bằng cữ chặn của máy, vỏ IP65 chống bụi nước.

✓ Hộp 3 nút nhấn thuận nghịch dừng Shihlin PB-3 — khi cần điều khiển bằng tay với ba lệnh thuận, nghịch và dừng.

✓ Xem tất cả công tắc bàn đạp tại AS TECH.

Câu hỏi thường gặp

Tự phục hồi và tự khóa khác nhau thế nào, nên chọn loại nào?

Tự phục hồi là nhấc chân ra thì tiếp điểm trả về ngay, muốn máy chạy tiếp phải giữ chân. Tự khóa thì đạp một cái là giữ nguyên trạng thái, đạp lần nữa mới đổi lại. Quy tắc an toàn trong xưởng: máy nào có bộ phận chuyển động có thể kẹp tay hoặc gây thương tích thì bắt buộc dùng tự phục hồi, vì người rời chân là máy dừng. CFS-201 chính là loại tự phục hồi. Loại tự khóa chỉ nên dùng cho quạt hút, đèn hoặc băng tải chạy nền.

IP20 thì đặt được ở chỗ ẩm không?

Không. Nhiều nơi rao loại này là chống nước nhưng IP20 hoàn toàn không có khả năng chặn nước; chữ số 0 ở vị trí thứ hai nghĩa là không được bảo vệ chống nước, còn số 2 phía trước chỉ nói nó ngăn được vật rắn lớn hơn 12,5 mm. Xưởng có rửa sàn, có dầu tưới hoặc nước bắn thì phải dùng bản vỏ hợp kim nhôm đạt IP66. Nhà sản xuất có nhận làm bản chống nước theo đơn nhưng đó là hàng đặt, không phải bản bán sẵn.

Có đấu thẳng mô tơ vào bàn đạp được không?

Về lý thuyết thì được nếu dòng mô tơ nằm dưới 10A, nhưng bên em không khuyên. Mô tơ là tải cảm kháng, lúc đóng có dòng khởi động cao gấp nhiều lần dòng chạy, lúc cắt lại sinh hồ quang ăn mòn mặt tiếp điểm. Chính vì vậy độ bền điện chỉ 10.000 lần trong khi độ bền cơ học tới 100.000 lần. Cách làm chuẩn là cho bàn đạp điều khiển cuộn hút của một contactor rồi để contactor gánh mô tơ. Làm vậy tiếp điểm bàn đạp gần như không hao và cả cụm an toàn hơn hẳn.

Cần cả hai cặp NO và NC hay chỉ dùng một cặp?

Đa số việc chỉ cần cặp NO để cấp lệnh chạy, cặp NC bỏ trống cũng không sao. Cặp NC có ích khi anh muốn một bàn đạp làm hai việc cùng lúc, ví dụ vừa cấp lệnh cho contactor chính vừa cắt mạch của một bộ phận khác để tránh hai thứ cùng chạy. Nếu chưa rõ mạch của mình cần chiều nào, anh gửi sơ đồ hoặc mô tả cách máy đang chạy, bên em vẽ giúp cách đấu trước khi giao.

Dây 1 mét có đủ tới tủ điện không?

Tùy cách bố trí. Bàn đạp thường đặt dưới chân bàn thao tác còn tủ điện hoặc hộp đấu nối ở cạnh máy, khoảng cách này nhiều khi vượt 1 mét. Anh đo trước quãng đường dây phải đi, nếu thiếu thì nối thêm qua hộp đấu nối trung gian, đừng kéo căng dây vì chân đạp rung liên tục sẽ làm mối nối lỏng dần.

Lực đạp 0,7 kg có nặng không?

Nhẹ, đạp cả ca không mỏi chân. Mức này cũng đủ nặng để không bị tác động khi vô tình chạm nhẹ. Nếu người vận hành phải giữ chân liên tục hàng giờ thì vẫn nên bố trí ghế ngồi, vì mỏi ở đây là do giữ tư thế chứ không phải do lực đạp.
