Tủ điện âm tường · TĐAT 4F · 2-4 module

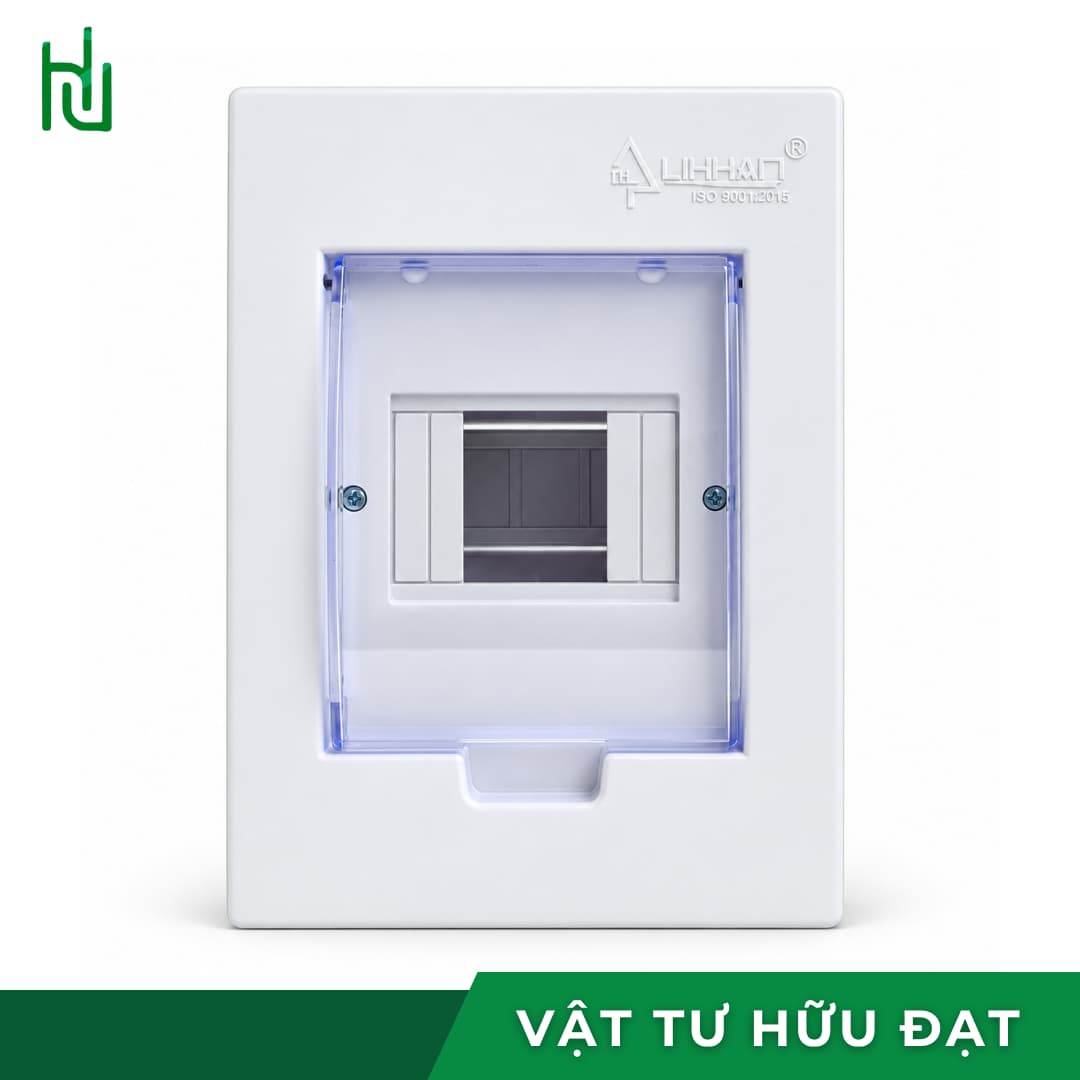

Tủ điện âm tường 2-4 module TĐAT 4F — thân ABS chống cháy, nắp PC trong suốt

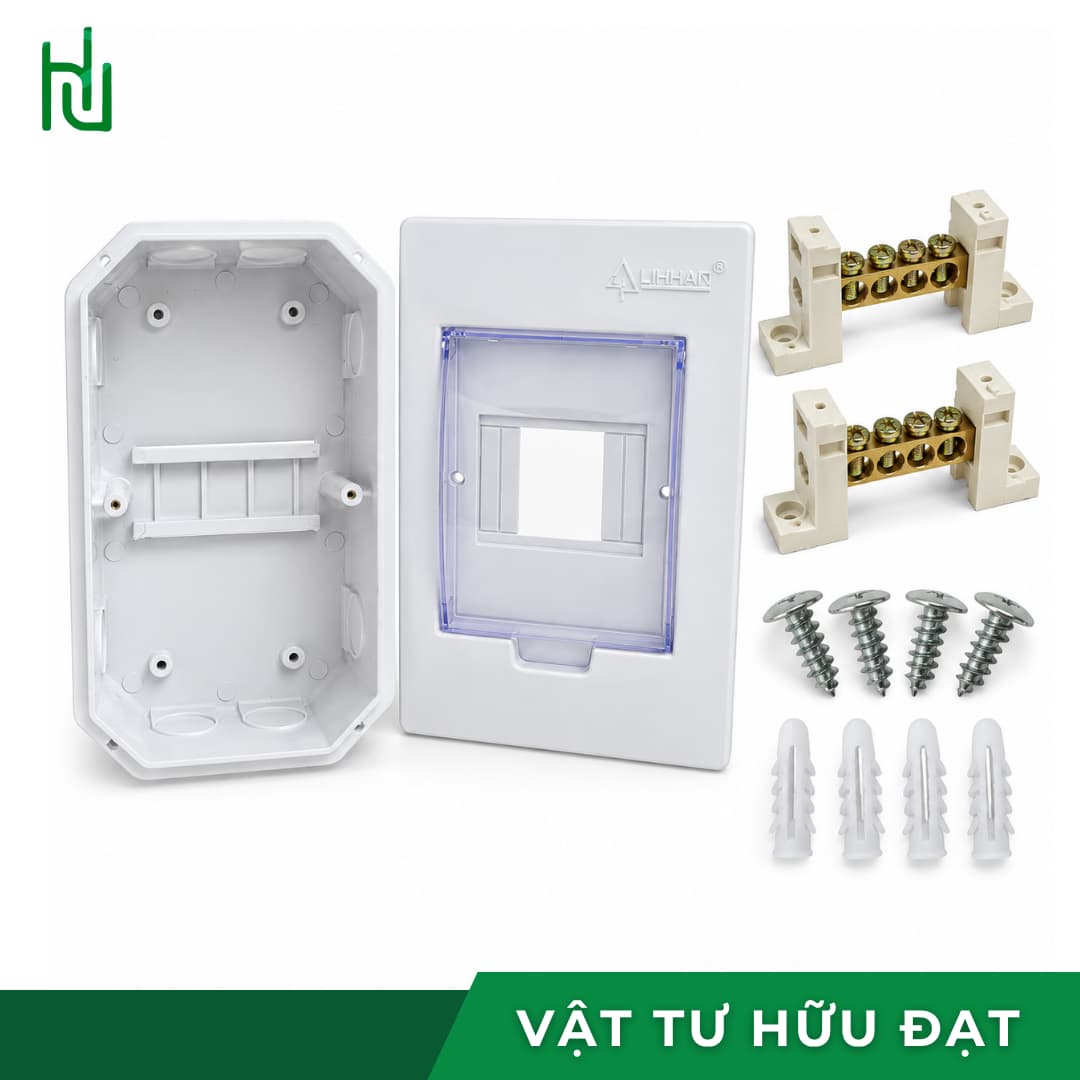

TĐAT 4F là tủ điện nhựa lắp âm tường, chứa 2 đến 4 module. Thân nhựa ABS chống cháy, nắp nhựa kỹ thuật PC trong suốt để nhìn thấy cần CB mà không cần mở, bên trong có ray gài thiết bị. Hộp kèm 2 thanh cầu đấu, 4 nở nhựa và 4 con vít.

Bản này là bản nhỏ nhất của dòng. Trước khi chốt, có hai việc phải làm: đếm đúng số module cần dùng — không phải đếm số cái CB — và xem tường có đủ dày để lắp âm. Sai ở một trong hai chỗ là đổi hàng hoặc đập lại tường.

2 – 4 module Thân ABS chống cháy Nắp PC trong suốt Lắp âm tường

Sức chứa2 – 4 module1 module ứng với 1 cực CB, rộng 18 mm. CB 2 cực ăn 2 module.

NắpNhựa PC trong suốtNhìn được cần CB đang bật hay đã nhảy mà không mở nắp.

Kiểu lắpÂm tườngCần hốc tường đủ sâu. Tường gạch 100 mm thường không đủ.

Thông số kỹ thuật

Nhà sản xuất công bố vật liệu và sức chứa, nhưng không công bố số đo. Phần kích thước bên mình không bịa ra.

Thông số tủ điện âm tường 2-4 module TĐAT 4F
Mã sản phẩm	TĐAT 4F
Loại	Tủ điện nhựa, lắp âm tường
Sức chứa	2 – 4 module
Thân tủ	Nhựa ABS chống cháy
Nắp	Nhựa kỹ thuật PC trong suốt, chịu va đập
Ray gài thiết bị	Ray nhựa cách điện
Mặt trước	Dạng cong
Phụ kiện kèm theo	2 thanh cầu đấu, 4 nở nhựa, 4 vít
Kích thước	Nhà sản xuất không công bố
Đóng gói	1 cái/hộp

Để hình dung chiều sâu khi tính hốc tường: các hãng có công bố số cho tủ âm tường cỡ 4 module thường nằm quanh 155 × 180 mm mặt và khoảng 100 mm sâu. Cần số chính xác của đúng mã này để khoét tường thì gọi, bên mình đo trên hàng tại kho rồi gửi ảnh thước trước khi anh đặt.

Đếm module, không đếm số cái CB

Đây là chỗ sai nhiều nhất khi mua tủ âm tường. “2-4 module” không có nghĩa là gắn được 2 đến 4 cái CB.

Một module rộng 18 mm, ứng với một cực

Module là đơn vị bề ngang chuẩn của CB gài ray, mỗi module khoảng 17,5 đến 18 mm. Một cực CB chiếm đúng một module.

Aptomat chống giật ăn ít nhất 2 module

Aptomat chống giật dùng trong nhà ở là loại 2 cực, nên chiếm 2 module. Một số hãng làm thân rộng hơn, ăn tới 3 module. Đây là con số làm người mua vỡ kế hoạch nhiều nhất.

Cộng trước, rồi chừa thêm 2 module

Cộng hết số cực của mọi thiết bị định gắn, rồi cộng thêm 2 module để dành. Nhà nào cũng thêm một nhánh sau một hai năm — thêm máy lạnh, thêm bình nóng lạnh, thêm ổ cắm sân.

Số module từng loại thiết bị chiếm trên ray
Thiết bị	Số cực	Chiếm bao nhiêu module
MCB 1 pha (1P)	1	1
MCB 1 pha có trung tính (1P+N)	2	2
Aptomat chống giật 2 cực (RCBO, ELCB)	2	2, có hãng 3
MCB 2 pha (2P)	2	2
MCB 3 pha (3P)	3	3
MCB 4 pha (4P)	4	4

Ví dụ dễ gặp: một aptomat chống giật tổng 2 cực cộng hai nhánh 1 cực là đã 4 module — bản 2-4 vừa đúng kín chỗ, không còn một khe trống nào. Nếu còn định thêm nhánh thì nên lấy bản 5-8 ngay từ đầu.

Ba bản 2-4, 5-8, 9-12 — chọn bản nào

Cùng một dòng, cùng vật liệu, chỉ khác sức chứa. Bảng dưới xếp theo cấu hình nhà ở thật, không xếp theo số module trống.

Chọn bản tủ điện âm tường theo cấu hình thiết bị
Tủ định gắn những gì	Cộng ra bao nhiêu module	Bản nên lấy
Một aptomat tổng và một nhánh — phòng trọ, phòng thuê, tủ phụ một tầng	2 – 3 module	2-4 (TĐAT 4F) — mã này
Chống giật tổng và hai nhánh	4 – 5 module	2-4 là kín chỗ, nên lấy 5-8 nếu còn tính thêm
Chống giật tổng và bốn nhánh: đèn, ổ cắm, máy lạnh, bình nóng lạnh	6 module	5-8 (TĐAT 8F)
Chống giật tổng, chống giật riêng cho bình nóng lạnh, và năm nhánh	9 – 10 module	9-12

Bản 2-4 đúng cho tủ nhỏ: phòng trọ, tủ phụ từng tầng, tủ riêng cho một máy. Nhà ở trọn căn hầu như luôn cần bản 5-8 trở lên — nói thẳng để anh đặt một lần, không phải đổi.

Kể giúp tủ định gắn những gì, bên mình cộng module rồi báo bản vừa và giá luôn.

Gọi 0938 101 806

Âm tường hay nổi — xét tường trước

Tủ âm tường đẹp hơn vì chỉ thấy mặt nhựa phẳng với tường. Nhưng nó cần một hốc sâu khoảng 100 mm, và không phải tường nào cũng cho đục.

Tường nào lắp âm được, tường nào phải chuyển sang tủ nổi
Tường	Lắp âm được không
Tường gạch đôi, dày 200 mm trở lên	Được — đục hốc vẫn còn đủ phần tường phía sau
Tường gạch đơn dày 100 – 110 mm	Không nên — đục hốc gần như xuyên hết bề dày tường
Tường thạch cao, tường khung xương	Được nếu đặt đúng giữa hai đố và cố định vào khung, không bắt vào tấm
Cột, dầm, vách chịu lực bê tông	Không — tuyệt đối không đục hốc vào kết cấu chịu lực
Tường ngoài trời, tường thấm ẩm	Không nên — tủ âm tường không có ron, hơi ẩm trong tường đi vào hộp
Tường đã hoàn thiện, không muốn đập	Chuyển sang tủ nổi — cùng sức chứa, bắt bốn vít lên mặt tường là xong

Đo bề dày tường trước khi mua, không đo sau. Cách nhanh nhất là đo một ô cửa hoặc một hốc có sẵn trên cùng bức tường đó. Lỡ đục rồi mới biết tường mỏng thì chỉ còn cách đắp bù ra ngoài, mặt tủ nhô lên trông như tủ nổi mà lại xấu hơn tủ nổi.

Khoét tường, đi ống và hai thanh cầu đấu

Phần lắp quyết định tủ trông như làm sẵn hay như vá vào. Ba việc hay bị làm sai: cao độ mặt tủ, hướng ống vào, và cách dùng hai thanh cầu đấu kèm theo.

Đo thân tủ rồi khoét hốc rộng hơn mỗi chiều khoảng 10 mm để còn chỗ chèn vữa. Khoét sát khít thì không nhồi được vữa, tủ lỏng trong tường.
Đặt mặt tủ ngang với lớp hoàn thiện cuối cùng, không ngang với lớp tường thô. Nếu còn trát và ốp thì phải cộng bề dày hai lớp đó, nếu không mặt tủ sẽ bị lún thấp hơn tường.
Đưa ống luồn dây vào từ mặt dưới hoặc hai bên dưới. Ống vào từ nóc là đường cho nước thấm trong tường chảy thẳng xuống hộp.
Cân ni-vô theo cả hai chiều rồi chèn vữa quanh bốn mặt, giữ cho tủ không xê trong lúc vữa chưa khô.
Hai thanh cầu đấu kèm theo: dùng một thanh cho dây trung tính và một thanh cho dây nối đất, đừng đấu chung vào một thanh.

Lý do phải tách hai thanh: sau aptomat chống giật, dây trung tính và dây nối đất bắt buộc đi riêng. Đấu chung một thanh là dòng rò chạy vòng qua đó và aptomat chống giật sẽ nhảy liên tục, trong khi mạch thực tế không có lỗi gì — đây là một trong những nguyên nhân hay bị đổ oan cho “aptomat dỏm” nhất.

Câu hỏi thường gặp

Tủ 2-4 module gắn được mấy cái CB?

Tuỳ loại CB, vì đếm theo module chứ không đếm theo cái. Một module rộng 18 mm và ứng với một cực. CB 1 cực ăn 1 module, aptomat chống giật 2 cực ăn 2 module. Bản 2-4 chứa tối đa 4 module, nên một chống giật tổng cộng hai nhánh 1 cực là đã kín chỗ.

Nhà ở trọn căn nên lấy bản nào?

Hầu hết nhà ở trọn căn cần bản 5-8 trở lên. Cấu hình phổ biến là một chống giật tổng cộng bốn nhánh cho đèn, ổ cắm, máy lạnh và bình nóng lạnh — cộng ra 6 module. Bản 2-4 phù hợp hơn với phòng trọ, tủ phụ từng tầng hoặc tủ riêng cho một thiết bị.

Tường gạch 100 mm lắp tủ âm tường được không?

Không nên. Tủ âm tường cỡ này cần hốc sâu khoảng 100 mm, đục vào tường gạch đơn dày 100 đến 110 mm là gần như xuyên hết bề dày tường. Trường hợp này nên dùng tủ điện nổi cùng sức chứa, bắt bốn vít lên mặt tường.

Kích thước tủ TĐAT 4F là bao nhiêu?

Nhà sản xuất không công bố số đo cho mã này nên Hữu Đạt không đăng con số phỏng đoán. Tủ âm tường cỡ 4 module của các hãng có công bố thường quanh 155 × 180 mm mặt và khoảng 100 mm sâu. Cần số chính xác để khoét tường thì liên hệ, bên mình đo trên hàng tại kho rồi gửi lại.

Hai thanh cầu đấu kèm theo dùng làm gì?

Một thanh dùng cho dây trung tính, một thanh cho dây nối đất. Không đấu chung cả hai vào một thanh, vì sau aptomat chống giật thì trung tính và nối đất phải đi riêng — đấu chung sẽ làm aptomat chống giật nhảy liên tục dù mạch không có lỗi.
