Tủ điện âm tường 9-12 module TĐAT 12F
241.460 ₫
Gọi báo giá 0938 101 806Nhắn Zalo
Bản lớn nhất dòng, dùng làm tủ tổng. Kể giúp nhà mấy tầng để bên mình tính nên gom một tủ hay chia tủ phụ từng tầng.
Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc
Tủ điện âm tường · TĐAT 12F · 9-12 module
Tủ điện âm tường 9-12 module TĐAT 12F — bản tủ tổng cho nhà nhiều tầng

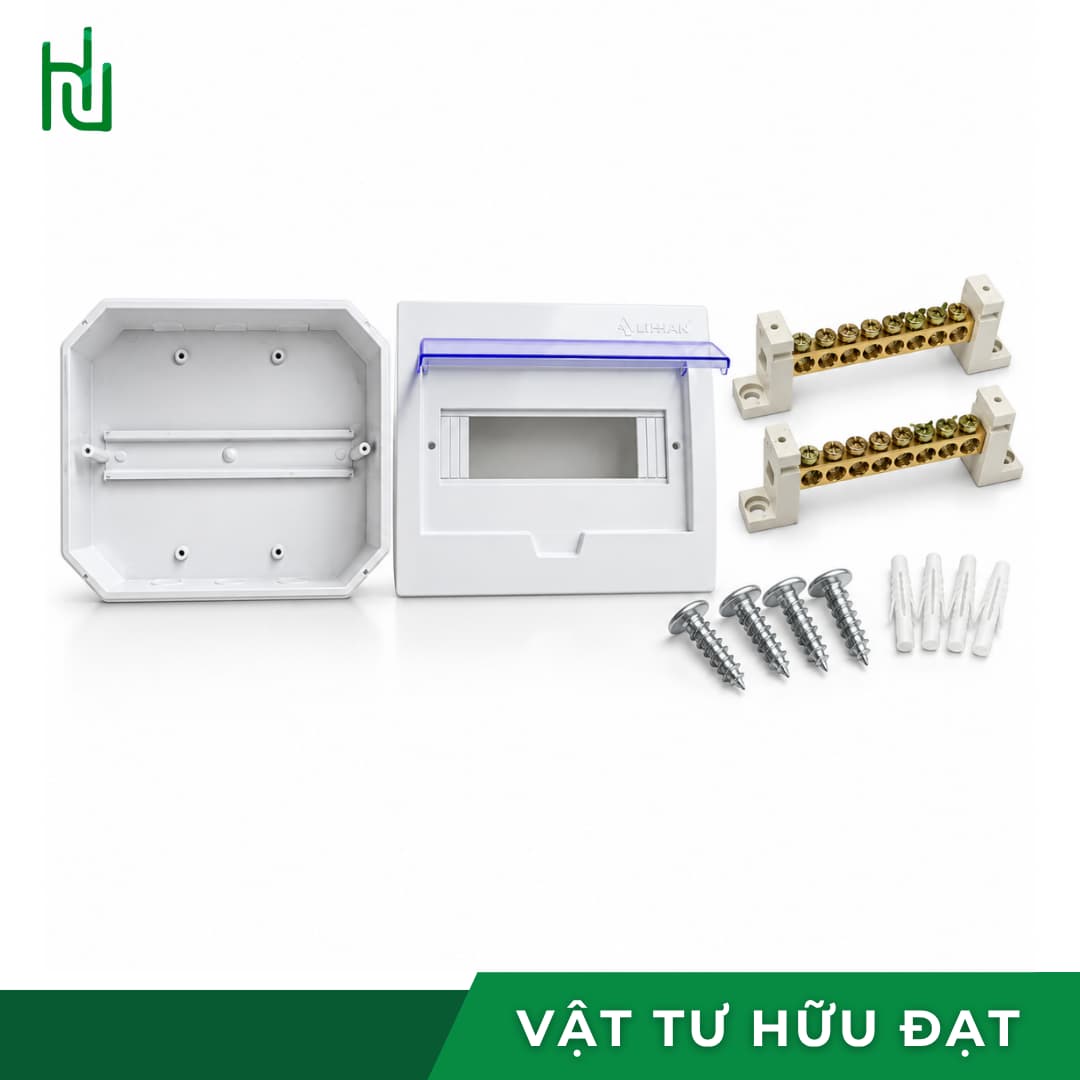

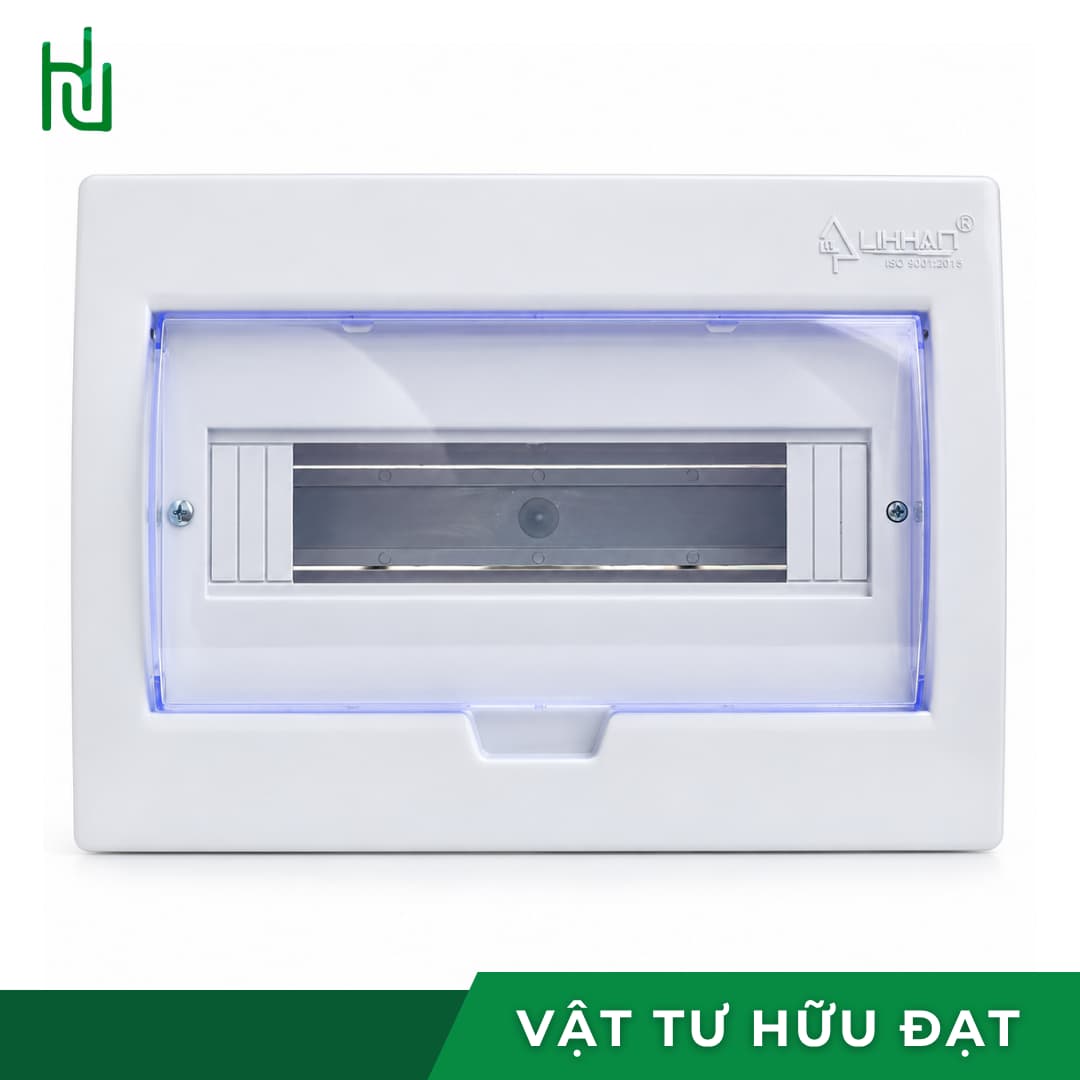

TĐAT 12F là bản lớn nhất của dòng tủ điện âm tường, chứa 9 đến 12 module. Thân nhựa ABS chống cháy, nắp nhựa kỹ thuật PC trong suốt, ray nhựa cách điện gài thiết bị. Hộp kèm 2 thanh cầu đấu, 4 nở nhựa và 4 con vít.
Ở mức 12 module, câu hỏi không còn là tủ có đủ chỗ hay không, mà là có nên gom hết vào một tủ không. Nhà hai ba tầng gom tất cả nhánh vào một tủ ở tầng dưới sẽ tốn dây và mỗi lần sửa tầng trên phải xuống tận tầng một. Trang này so hai cách làm rồi đưa sơ đồ mẫu.
9 – 12 module Thân ABS chống cháy Nắp PC trong suốt Lắp âm tường
01
Thông số kỹ thuật
Nhà sản xuất công bố vật liệu và sức chứa, không công bố số đo cho cả ba bản của dòng.
| Mã sản phẩm | TĐAT 12F |
|---|---|
| Loại | Tủ điện nhựa, lắp âm tường |
| Sức chứa | 9 – 12 module (1 module ứng với 1 cực CB, rộng 18 mm) |
| Thân tủ | Nhựa ABS chống cháy |
| Nắp | Nhựa kỹ thuật PC trong suốt, chịu va đập |
| Ray gài thiết bị | Ray nhựa cách điện |
| Mặt trước | Dạng cong |
| Phụ kiện kèm theo | 2 thanh cầu đấu, 4 nở nhựa, 4 vít |
| Kích thước | Nhà sản xuất không công bố |
| Đóng gói | 1 cái/hộp |
Cần số đo chính xác để khoét hốc tường thì gọi, bên mình đo trên hàng tại kho rồi gửi ảnh thước. Bản 12 module là bản dài nhất của dòng nên chỗ khoét ngang rộng hơn hẳn hai bản kia — đo trước khi chọn vị trí trên tường, nhất là khi tường có cửa hay cột ở gần.
02
Chia theo công năng hay chia theo tầng
Tới 12 module thì có hai cách chia nhánh, và hai cách cho ra hai cái tủ trông khác nhau hoàn toàn.
Chia theo công năng
Một nhánh cho toàn bộ chiếu sáng, một nhánh cho toàn bộ ổ cắm, một nhánh cho máy lạnh, một nhánh cho bình nóng lạnh. Gọn và ít nhánh, nhưng khi nhánh ổ cắm nhảy thì ổ cắm cả nhà mất điện.
Chia theo tầng
Mỗi tầng một nhánh, rồi trong tầng mới chia tiếp. Khi có sự cố thì chỉ một tầng mất điện, các tầng khác vẫn dùng bình thường. Cách này tốn nhánh hơn nhưng ở nhà nhiều tầng thì hơn hẳn.
Cách hay dùng nhất là trộn cả hai
Chiếu sáng gom một nhánh cho cả nhà vì tải nhỏ và vì cần luôn có đèn. Ổ cắm chia theo tầng. Thiết bị lớn — máy lạnh, bình nóng lạnh, bơm nước — mỗi cái một nhánh riêng. Sơ đồ ở mục dưới làm theo cách này.
Dù chia cách nào, bình nóng lạnh vẫn phải có aptomat chống giật của riêng nó, 30 mA. Đây là thiết bị duy nhất trong nhà vừa có điện vừa ngâm nước, và nó không nên phụ thuộc vào con chống giật tổng.
03
Một tủ 12 module hay tủ tổng cộng tủ phụ
Đây là quyết định đáng cân nhất khi làm điện nhà hai ba tầng, và nó quyết định tiền dây nhiều hơn tiền tủ.
| Tiêu chí | Một tủ 12 module đặt tầng dưới | Tủ tổng nhỏ cộng tủ phụ mỗi tầng |
|---|---|---|
| Tiền dây | Mỗi nhánh một sợi dây chạy suốt lên tầng trên — tốn nhiều dây | Một dây trục lớn lên mỗi tầng, chia nhánh tại chỗ — ít dây hơn |
| Sụt áp ở tầng trên | Dây nhánh dài nên phải nâng tiết diện mới giữ được sụt áp thấp | Dây trục ngắn gọn, sụt áp dễ kiểm soát |
| Sửa chữa | Phải xuống tầng một để cắt một nhánh ở tầng ba | Cắt tại tủ phụ của tầng đó |
| Số tủ phải khoét tường | Một hốc duy nhất | Nhiều hốc, một hốc mỗi tầng |
| Mở rộng sau này | Hết module là phải đổi cả tủ | Thêm nhánh ở tầng nào thì thay tủ phụ tầng đó |
| Phù hợp nhất với | Nhà một tầng, căn hộ, nhà hai tầng diện tích nhỏ | Nhà ba tầng trở lên, nhà cho thuê từng tầng |
Thông lệ thiết kế là giữ độ sụt áp từ tủ tới thiết bị dưới khoảng 5%. Dây càng dài thì tiết diện càng phải lớn để đạt mức đó — đây là lý do kéo nhiều dây nhánh dài lên tầng ba thường đắt hơn làm thêm một tủ phụ.
Nói giúp nhà mấy tầng và diện tích mỗi tầng, bên mình tính giúp phương án nào rẻ hơn rồi báo giá cả tủ và dây.
04
Bố trí mẫu 12 module cho nhà ba tầng
Sơ đồ dưới là một tủ tổng duy nhất cho nhà ba tầng, xếp từ trái sang phải trên ray, chống giật tổng ngoài cùng bên trái.
| Vị trí | Thiết bị | Số module |
|---|---|---|
| 1 – 2 | Aptomat chống giật tổng, 2 cực, mức khoảng 100 mA | 2 |
| 3 | MCB nhánh chiếu sáng cả nhà | 1 |
| 4 | MCB nhánh ổ cắm tầng 1 | 1 |
| 5 | MCB nhánh ổ cắm tầng 2 | 1 |
| 6 | MCB nhánh ổ cắm tầng 3 | 1 |
| 7 | MCB nhánh máy lạnh tầng 2 | 1 |
| 8 | MCB nhánh máy lạnh tầng 3 | 1 |
| 9 – 10 | Aptomat chống giật nhánh bình nóng lạnh, 30 mA | 2 |
| 11 | MCB nhánh bơm nước, ổ cắm sân | 1 |
| 12 | Để trống dự phòng | 1 |
Chừa đúng một module trống như sơ đồ trên là tối thiểu. Nếu nhà còn kế hoạch thêm máy lạnh hay làm thêm tầng thì nên để hai module trống, nghĩa là chỉ dùng tới 10 trên 12 — vì thêm một aptomat chống giật sau này là ăn luôn 2 module chứ không phải 1.
05
Hốc tường rộng và hai chỗ hay thiếu
Bản 12 module dài hơn hai bản kia nên phần khoét tường khác hẳn. Thêm vào đó, hai thứ kèm theo tủ thường không đủ cho số nhánh ở mức này.
- Chọn vị trí trước khi khoét. Hốc của bản 12 module ngang khá rộng, đừng đặt sát mép cửa hay sát cột — khoét vào đà lanh-tô phía trên cửa hoặc vào cột là việc không được làm.
- Đo thân tủ rồi khoét rộng hơn mỗi chiều khoảng 10 mm để còn chỗ chèn vữa, và đặt mặt tủ ngang với lớp hoàn thiện cuối cùng chứ không phải lớp tường thô.
- Tính lại số lỗ trên thanh cầu đấu. Tủ kèm 2 thanh, nhưng tủ 7 – 8 nhánh thì cần đủ lỗ cho 8 dây trung tính và 8 dây nối đất. Thiếu lỗ thì mua thêm cầu đấu, đừng nhồi hai dây vào một lỗ.
- Tính chỗ cho ống luồn dây. Nhiều nhánh là nhiều dây, nên vào bằng hai ống từ mặt dưới thay vì dồn hết vào một ống — dây chật trong ống vừa khó luồn vừa khó thay sau này.
- Dán nhãn từng cần ở mặt trong nắp, ghi rõ tên nhánh kèm tầng. Với 8 cần trở lên thì không ai nhớ được bằng mắt.
- Siết lại toàn bộ ốc đầu dây sau khi đấu xong, rồi siết lại một lượt nữa sau khoảng một tháng dùng.
Một thanh cầu đấu dùng cho dây trung tính, một thanh cho dây nối đất, không đấu chung. Sau aptomat chống giật thì trung tính và nối đất phải đi riêng — đấu chung là chống giật nhảy liên tục dù mạch không có lỗi gì.
06
Câu hỏi thường gặp
Nhà ba tầng nên dùng một tủ 12 module hay nhiều tủ nhỏ?
Nhà ba tầng trở lên thường lợi hơn khi làm một tủ tổng cộng một tủ phụ mỗi tầng: chỉ cần một dây trục lên mỗi tầng rồi chia nhánh tại chỗ, thay vì kéo từng sợi dây nhánh suốt từ tầng một. Cách đó tốn ít dây hơn, sụt áp dễ kiểm soát hơn, và sửa tầng nào thì cắt tại tầng đó. Một tủ 12 module tập trung phù hợp hơn với nhà một tầng, căn hộ, hoặc nhà hai tầng diện tích nhỏ.
Tủ 9-12 module gắn được mấy nhánh?
Tối đa 12 module. Một aptomat chống giật tổng 2 cực chiếm 2 module, mỗi nhánh một cực chiếm 1 module, mỗi aptomat chống giật nhánh chiếm 2 module. Cấu hình phổ biến cho nhà ba tầng là chống giật tổng, bảy nhánh một cực, một chống giật nhánh bình nóng lạnh, còn một module dự phòng.
Hai thanh cầu đấu kèm theo có đủ cho tủ 12 module không?
Thường là không đủ lỗ. Tủ 7 đến 8 nhánh cần đủ lỗ cho 8 dây trung tính và 8 dây nối đất, trong khi tủ chỉ kèm 2 thanh. Nên tính mua thêm cầu đấu, và tuyệt đối không nhồi hai dây vào một lỗ vì đó là chỗ phát nhiệt.
Kích thước tủ TĐAT 12F là bao nhiêu?
Nhà sản xuất không công bố số đo cho mã này nên Hữu Đạt không đăng con số phỏng đoán. Cần số chính xác để khoét hốc tường thì liên hệ, bên mình đo trên hàng tại kho rồi gửi lại. Đây là bản dài nhất của dòng nên nên đo trước khi chọn vị trí, nhất là khi tường có cửa hoặc cột ở gần.
Nên để trống bao nhiêu module dự phòng?
Tối thiểu một module, tốt hơn là hai. Lý do là khi thêm một aptomat chống giật sau này thì nó ăn 2 module chứ không phải 1, nên chừa đúng một khe trống vẫn có thể không đủ. Với tủ 12 module thì dùng tới 10 và để trống 2 là mức an tâm.
Cần báo giá hay hỏi tồn kho?
Gọi hoặc nhắn Zalo, bên mình trả lời ngay.
