Tủ điện âm tường 5-8 module TĐAT 8F
192.680 ₫
Gọi báo giá 0938 101 806Nhắn Zalo
Bản dùng nhiều nhất cho nhà ở trọn căn. Kể giúp nhà có máy lạnh, bình nóng lạnh không để bên mình xếp sơ đồ 8 module và chọn bộ aptomat.
Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc
Tủ điện âm tường · TĐAT 8F · 5-8 module
Tủ điện âm tường 5-8 module TĐAT 8F — bản dùng cho nhà ở trọn căn

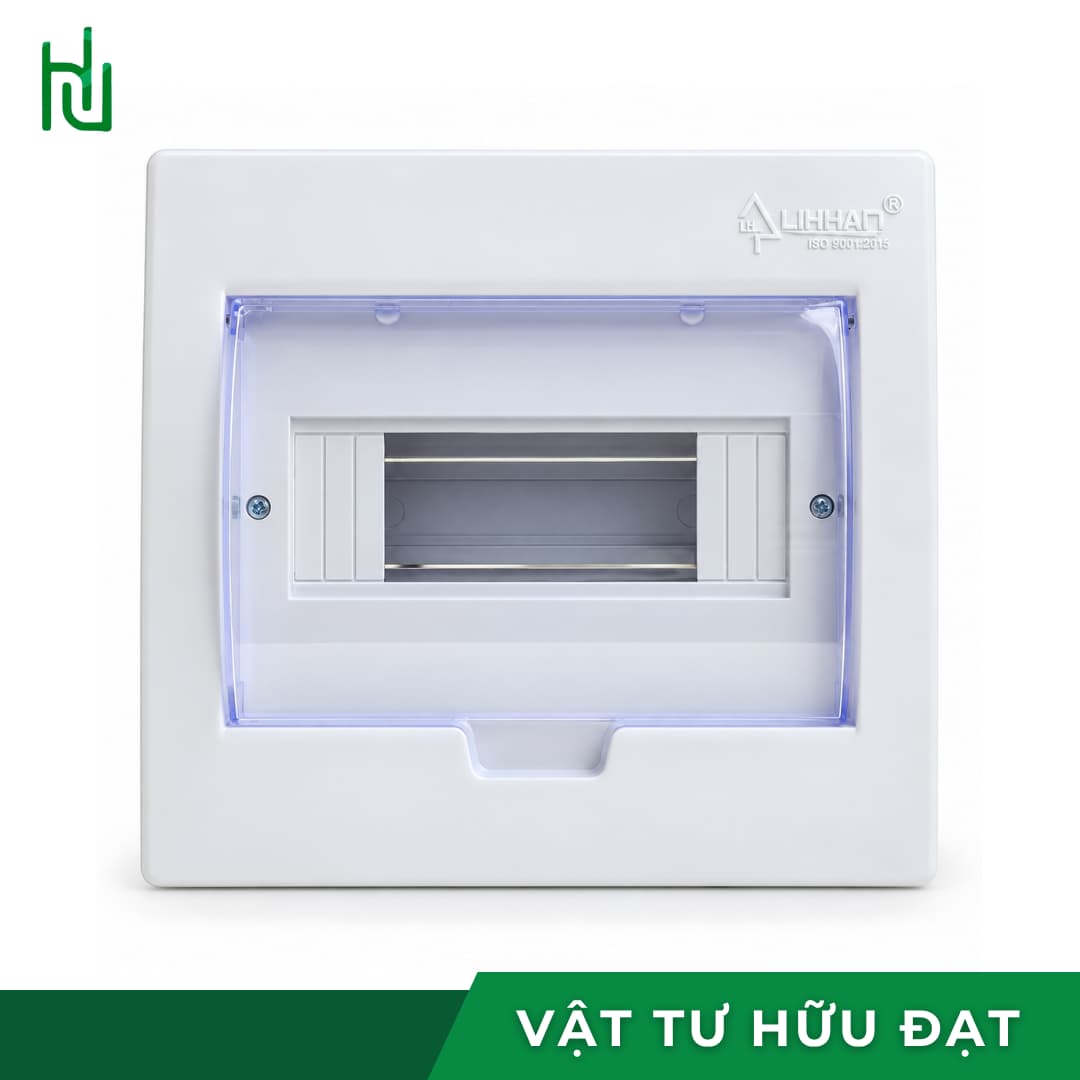

TĐAT 8F là tủ điện nhựa lắp âm tường, chứa 5 đến 8 module. Thân nhựa ABS chống cháy, nắp nhựa kỹ thuật PC trong suốt để nhìn cần CB không cần mở, ray nhựa cách điện gài thiết bị. Hộp kèm 2 thanh cầu đấu, 4 nở nhựa và 4 con vít.
Đây là bản được chọn nhiều nhất cho nhà ở, vì 8 module vừa đủ cho một aptomat chống giật tổng cộng bốn đến năm nhánh. Nhưng tủ chỉ là cái hộp — thứ quyết định nhà dùng điện an toàn hay không là chia nhánh thế nào và mỗi nhánh gắn aptomat bao nhiêu ampe. Trang này viết về đúng hai việc đó.
5 – 8 module Thân ABS chống cháy Nắp PC trong suốt Lắp âm tường
01
Thông số kỹ thuật
Nhà sản xuất công bố vật liệu và sức chứa, không công bố số đo. Phần kích thước bên mình không đăng con số phỏng đoán.
| Mã sản phẩm | TĐAT 8F |
|---|---|
| Loại | Tủ điện nhựa, lắp âm tường |
| Sức chứa | 5 – 8 module (1 module ứng với 1 cực CB, rộng 18 mm) |
| Thân tủ | Nhựa ABS chống cháy |
| Nắp | Nhựa kỹ thuật PC trong suốt, chịu va đập |
| Ray gài thiết bị | Ray nhựa cách điện |
| Mặt trước | Dạng cong |

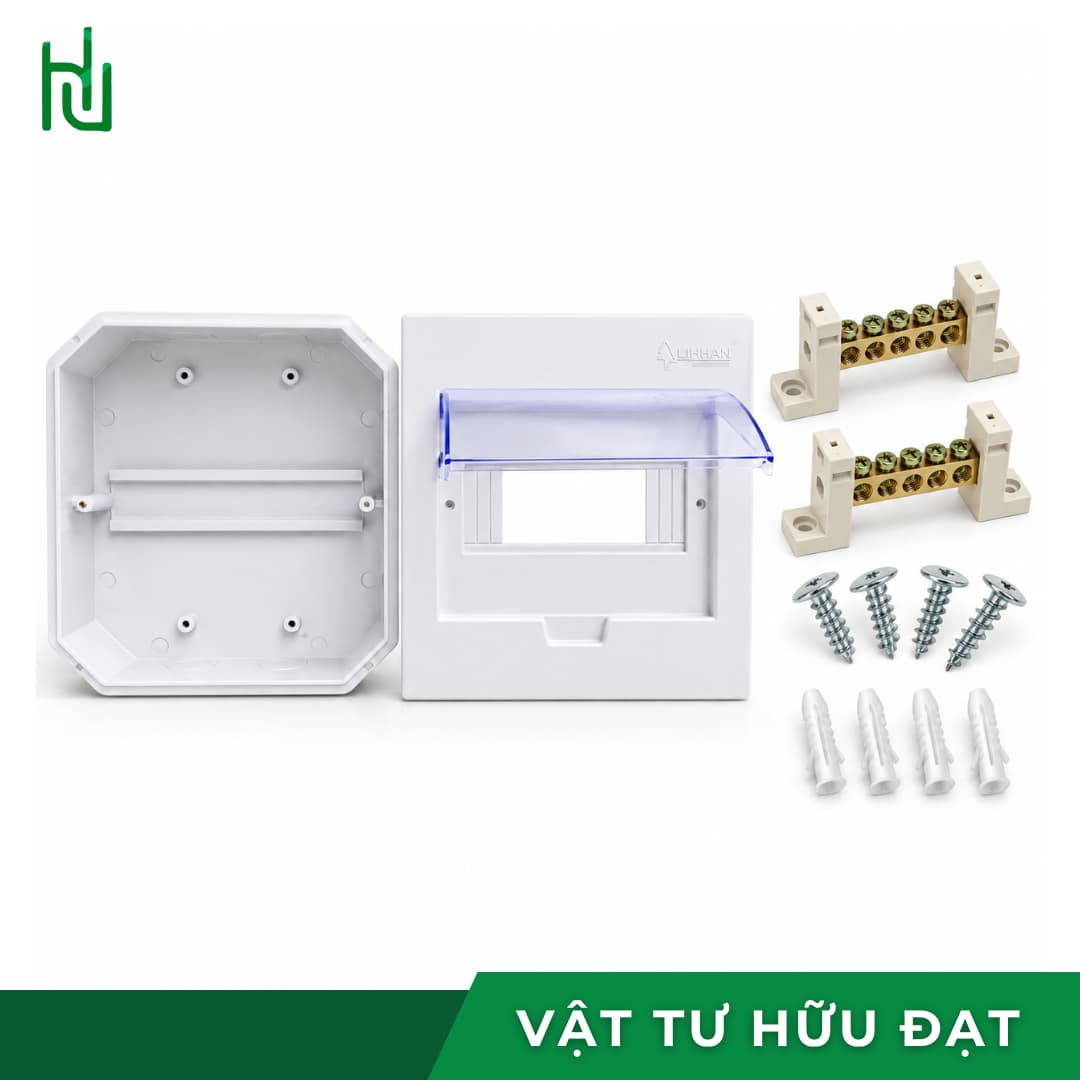

| Phụ kiện kèm theo | 2 thanh cầu đấu, 4 nở nhựa, 4 vít |
| Kích thước | Nhà sản xuất không công bố |
| Đóng gói | 1 cái/hộp |
Cần số đo chính xác để khoét hốc tường thì gọi, bên mình đo trên hàng tại kho rồi gửi ảnh thước trước khi anh đặt. Tủ âm tường cỡ này cần hốc sâu khoảng 100 mm, nên tường gạch đơn 100 mm thường không đủ — hỏi luôn khi gọi nếu chưa chắc tường nhà mình.
02
Vì sao phải chia nhánh, không gom một CB
Nhiều nhà cũ chỉ có một aptomat cho cả nhà. Rẻ hơn, nhưng mỗi lần có sự cố là mất điện toàn bộ và không biết lỗi nằm ở đâu.
Tách đèn khỏi ổ cắm
Sự cố hầu hết xảy ra ở ổ cắm — cắm sai, thiết bị hỏng, nước vào. Khi đèn đi nhánh riêng thì ổ cắm nhảy mà nhà vẫn sáng, đủ ánh sáng để ra tủ xem nhánh nào nhảy. Gom chung là tối om rồi mới đi tìm.
Máy lạnh đi nhánh riêng
Máy lạnh có dòng khởi động cao hơn dòng chạy nhiều lần. Đi chung nhánh với ổ cắm thì mỗi lần máy khởi động là cả nhánh chịu, lâu ngày aptomat nhảy sớm dù chưa quá tải thật.
Bình nóng lạnh phải có chống giật riêng
Đây là thiết bị duy nhất trong nhà vừa có điện vừa ngâm trong nước. Một aptomat chống giật riêng 30 mA cho nhánh này là mức bảo vệ không nên bỏ, kể cả khi tổng đã có chống giật.
Chia nhánh không chỉ để an toàn mà còn để sửa được. Khi mỗi nhánh có một cần riêng và được đánh số, thợ tới là biết ngay cắt cái nào, không phải cắt cả nhà để thay một ổ cắm.
03
Bố trí mẫu — 8 module dùng hết vào đâu
Dưới đây là sơ đồ kín 8 module cho một căn nhà có máy lạnh và bình nóng lạnh. Xếp từ trái sang phải trên ray, aptomat tổng ngoài cùng bên trái.
| Vị trí | Thiết bị | Số module |
|---|---|---|
| 1 – 2 | Aptomat chống giật tổng, 2 cực | 2 |
| 3 | MCB nhánh chiếu sáng | 1 |
| 4 | MCB nhánh ổ cắm tầng dưới | 1 |
| 5 | MCB nhánh ổ cắm tầng trên | 1 |
| 6 | MCB nhánh máy lạnh | 1 |
| 7 – 8 | Aptomat chống giật nhánh bình nóng lạnh, 2 cực | 2 |
Nếu nhà không có bình nóng lạnh thì hai module cuối để trống, và đó là chỗ dự phòng tốt nhất — nhà nào rồi cũng thêm một nhánh. Nếu cần nhiều hơn năm nhánh, hoặc muốn mỗi phòng một nhánh, thì phải lên bản 9-12 ngay từ đầu chứ đừng gài chật kín bản này.
Kể giúp nhà mấy tầng và có những thiết bị gì, bên mình xếp sơ đồ rồi báo bộ CB cần mua kèm giá.
04
Chọn aptomat và dây cho từng nhánh
Chia nhánh xong mới tới việc chọn ampe. Chọn quá nhỏ là nhảy suốt, chọn quá to là dây nóng mà aptomat không cắt — trường hợp thứ hai mới nguy.
| Nhánh | Aptomat thường dùng | Dây thường dùng |
|---|---|---|
| Chiếu sáng | MCB 10A | 1,5 mm² |
| Ổ cắm thường | MCB 16A hoặc 20A | 2,5 mm² |
| Máy lạnh 1 – 1,5 HP | MCB 16A | 2,5 mm² |
| Máy lạnh 2 HP | MCB 20A | 2,5 – 4 mm² |
| Bình nóng lạnh 2500W | Chống giật 20A, 30 mA | 2,5 mm² |
| Aptomat tổng nhà ở | Chống giật 2 cực 40A | Theo dây vào nhà |
Một chi tiết hay bị làm sai: aptomat chống giật tổng không nên lấy loại 30 mA. Dòng rò tự nhiên của cả nhà cộng lại đã gần mức đó, nên tổng 30 mA sẽ nhảy không rõ lý do. Cách đúng là tổng dùng mức cao hơn, khoảng 100 mA, và để 30 mA cho các nhánh ẩm ướt như bình nóng lạnh hay ổ cắm nhà vệ sinh.
Mấy con số trong bảng là mức thường dùng cho nhà ở, không phải mức tính toán cho từng nhà. Phải đối chiếu công suất thật của thiết bị và chiều dài dây. Gọi là bên mình tính theo đúng tải của anh rồi báo bộ CB.
05
Đi dây và đánh số nhánh
Tủ 8 module đã đủ nhiều cần để người khác nhìn vào không biết cái nào là cái nào. Mươi phút đánh số lúc lắp tiết kiệm được hàng giờ sau này.
- Xếp thứ tự trên ray từ trái sang phải: aptomat tổng ngoài cùng bên trái, rồi các nhánh theo thứ tự chiếu sáng, ổ cắm, thiết bị lớn. Giữ thứ tự này ở mọi tủ trong nhà cho dễ nhớ.
- Đưa dây vào từ mặt dưới. Dây vào từ nóc là đường cho hơi ẩm trong tường theo vỏ dây chảy xuống hộp.
- Dùng một thanh cầu đấu cho dây trung tính, một thanh cho dây nối đất. Không đấu chung hai loại vào một thanh.
- Dán nhãn từng cần: tên nhánh viết rõ, không viết số không. Nhãn dán mặt trong nắp hoặc ngay dưới hàng cần, chỗ nào mở nắp là thấy.
- Siết lại toàn bộ ốc đầu dây một lượt sau khi đấu xong, rồi siết lại lần nữa sau khoảng một tháng dùng. Ốc lỏng là nguyên nhân phát nhiệt tại đầu dây phổ biến nhất trong tủ dân dụng.
- Chụp một ảnh tủ lúc còn mở nắp, lưu trong điện thoại. Lần sau có sự cố là biết ngay nhánh nào ở đâu mà không cần mở.
Nắp PC trong suốt chỉ có ích nếu nhãn nhìn được từ ngoài. Dán nhãn ở mặt trong nắp, phía dưới hàng cần, là đọc được mà không phải tháo gì.
06
Câu hỏi thường gặp
Tủ 5-8 module đủ cho nhà ở trọn căn không?
Đủ cho phần lớn nhà ở: 8 module vừa cho một aptomat chống giật tổng 2 cực cộng bốn nhánh một cực, hoặc ba nhánh cộng một chống giật riêng cho bình nóng lạnh. Nếu muốn mỗi phòng một nhánh, hoặc nhà nhiều tầng cần chia theo tầng, thì nên lên bản 9-12.
Nhà nên chia thành mấy nhánh?
Mức tối thiểu nên có là bốn nhánh: chiếu sáng, ổ cắm, máy lạnh, và bình nóng lạnh. Tách đèn khỏi ổ cắm để khi ổ cắm nhảy nhà vẫn còn sáng. Máy lạnh đi riêng vì dòng khởi động cao. Bình nóng lạnh đi riêng và phải có aptomat chống giật của riêng nó.
Aptomat chống giật tổng nên chọn 30 mA hay 100 mA?
Tổng nên chọn mức cao hơn, khoảng 100 mA, vì dòng rò tự nhiên của cả nhà cộng lại đã gần 30 mA và sẽ làm tổng nhảy không rõ lý do. Mức 30 mA dành cho các nhánh ẩm ướt như bình nóng lạnh hoặc ổ cắm nhà vệ sinh, nơi cần độ nhạy cao nhất.
Kích thước tủ TĐAT 8F là bao nhiêu?
Nhà sản xuất không công bố số đo cho mã này nên Hữu Đạt không đăng con số phỏng đoán. Cần số chính xác để khoét hốc tường thì liên hệ, bên mình đo trên hàng tại kho rồi gửi lại. Lưu ý tủ âm tường cỡ này cần hốc sâu khoảng 100 mm, nên tường gạch đơn 100 mm thường không đủ.
Tủ có kèm aptomat và ray DIN không?
Tủ kèm ray nhựa cách điện, 2 thanh cầu đấu, 4 nở nhựa và 4 vít. Aptomat không kèm theo, phải mua riêng theo từng nhánh. Kể giúp nhà có những thiết bị gì thì bên mình chọn bộ aptomat đúng mức ampe rồi báo giá cả tủ và CB.
Cần báo giá hay hỏi tồn kho?
Gọi hoặc nhắn Zalo, bên mình trả lời ngay.
| Quy cách đóng gói | 1 cái/hộp |
|---|
