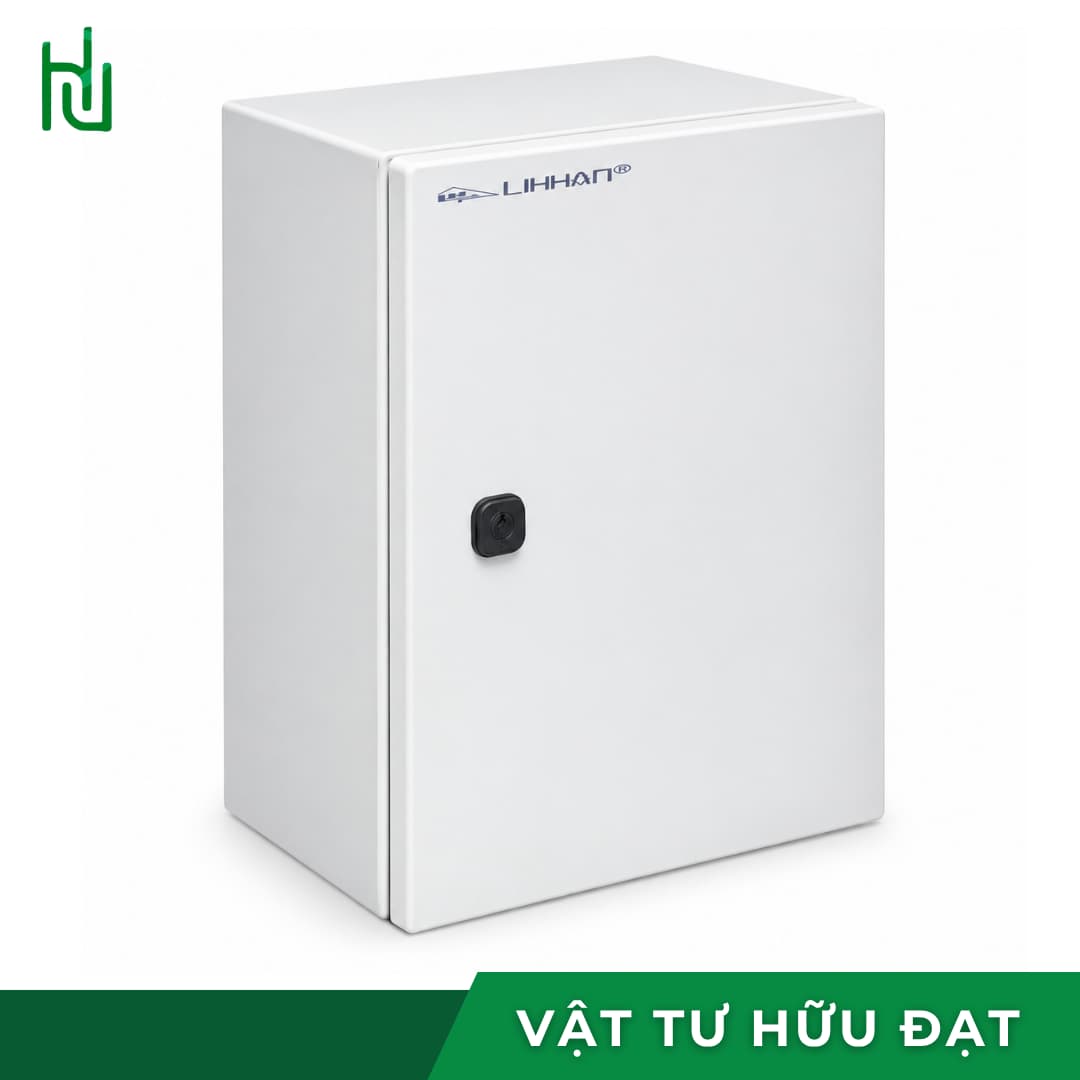

Tủ điện nhựa ABS LIHHAN CVM 342 cỡ 200x300x150mm dạng đứng

Tủ điện nhựa ABS LIHHAN CVM 342 — 200 × 300 × 150 mm

Name: Tủ điện nhựa ABS LIHHAN CVM 342 — 200x300x150mm | Hữu Đạt
SKU: P-tu-dien-nhua-200x300x160
Price: 338450 VND
Availability: InStock

338.450 ₫

Thương hiệu LIHHANMã CVM 342Xuất xứ Việt Nam

Kích thước200 × 300 × 150 mm

Vật liệuNhựa ABS

Vị trí lắpTrong nhà và ngoài trời

Đóng gói1 cái/hộp

Gọi báo giá 0938 101 806 Nhắn Zalo

Liệt kê giúp thiết bị định lắp bên trong để bên mình tính cỡ tủ.

Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc

Description

Vỏ tủ điện nhựa · LIHHAN

Tủ điện nhựa ABS LIHHAN CVM 342 — 200 × 300 × 150 mm

Tủ điện nhựa ABS LIHHAN CVM 342 — thợ điện gọi là vỏ tủ nhựa, hộp tủ điện ABS — dùng chứa CB và thiết bị điều khiển. Rộng 200, cao 300, sâu 150 mm, nhựa ABS, đóng 1 cái mỗi hộp.

Đây là bản đứng cỡ nhỏ trong dải: cao hơn tủ 200 × 200 một đoạn nhưng vẫn giữ bề rộng 200 mm. Hợp với mảng tường hẹp, với cột, hoặc khe giữa hai cửa — nơi tủ vuông lớn hơn không đặt vừa.

200 × 300 × 150 mmDạng đứng, hẹpNhựa ABSKhông rỉ sét

Kích thước200 × 300 × 150 mmRộng · cao · sâu

Dáng tủĐứng, hẹpChiếm ít bề ngang tường

Đóng gói1 cái/hộpGiao nguyên hộp, tránh trầy khi vận chuyển

Thông số kỹ thuật

Thông số tủ điện nhựa ABS LIHHAN CVM 342 theo nhà cung cấp.

Thông số tủ điện nhựa ABS LIHHAN CVM 342
Mã sản phẩm	CVM 342
Loại	Vỏ tủ điện bằng nhựa, dạng đứng
Chiều rộng	200 mm
Chiều cao	300 mm
Chiều sâu	150 mm
Vật liệu	Nhựa ABS
Đặc tính	Nhẹ, chịu nhiệt, chịu va đập, không rỉ sét, vỏ không dẫn điện
Vị trí lắp	Trong nhà hoặc ngoài trời
Quy cách đóng gói	1 cái/hộp
Mã cùng dải	CVM 341K — 200 × 200 × 150 mm · CVM 364 — 300 × 300 × 200 mm
Thương hiệu · xuất xứ	LIHHAN · Việt Nam
Đơn vị bán	Cái

Bề rộng 200 mm nghĩa là gì

Trong một vỏ tủ, bề rộng quyết định mỗi hàng ray chứa được bao nhiêu thiết bị — còn chiều cao quyết định có mấy hàng.

Mỗi hàng ngắn, nhưng nhiều hàng

Rộng 200 mm nên một hàng chỉ chứa được số thiết bị vừa phải. Bù lại chiều cao 300 mm cho phép chia thành vài hàng chồng lên nhau.

Hợp cụm có nhiều nhóm chức năng

Hàng trên CB, hàng dưới domino, ở giữa là rơ le hay bộ nguồn nhỏ. Mỗi nhóm một hàng, nhìn vào là biết tìm gì ở đâu.

Không hợp khi cần nhiều CB cùng loại

Muốn xếp liền một dãy CB nhánh thì cần tủ rộng hơn để hàng ray dài ra, chứ không phải tủ cao hơn.

Cách kiểm nhanh trước khi mua: cộng bề ngang các thiết bị sẽ nằm trên cùng một hàng, rồi so với 200 mm và nhớ trừ đi phần thành tủ cùng khoảng hở hai bên. Nếu một hàng không đủ chỗ thì chia sang hàng khác, hoặc chọn tủ rộng hơn.

Bảng tra dải tủ nhựa

Các cỡ đang có trong dải, xếp theo bề rộng và dáng tủ.

Các cỡ vỏ tủ nhựa trong dải
Mã	Rộng × cao × sâu	Dáng	Hợp với
CVM 341	200 × 200 × 130	Vuông, nông	Vài CB nhánh, dây nhỏ
CVM 341K	200 × 200 × 150	Vuông, sâu hơn	Có contactor hoặc cáp lớn
CVM 342 (trang này)	200 × 300 × 150	Đứng, hẹp	Mảng tường hẹp, chia nhiều hàng
CVM 364	300 × 300 × 200	Vuông, sâu	Cụm điều khiển, tủ phân phối
CVM 346 · 346B	300 × 400 × 200	Đứng, lớn	Nhiều hàng thiết bị

So nhanh với mã kề bên: CVM 342 và CVM 341K cùng rộng 200 và cùng sâu 150, chỉ khác chiều cao 300 so với 200. Cần thêm một hàng thiết bị mà không muốn nới bề ngang thì lấy mã này.

Chưa chắc nên lấy tủ cao hay tủ rộng?

Gọi 0938 101 806 để được tư vấn

Chọn theo mảng tường

Nhiều khi cỡ tủ không do thiết bị quyết định mà do chỗ trống trên tường.

Vị trí	Vì sao hợp mã này
Khe tường giữa hai cửa	Rộng 200 mm nên lọt được mảng hẹp mà tủ 300 mm không vừa
Mặt cột bê tông hoặc cột sắt	Bề ngang cột thường hẹp, tủ hẹp bắt gọn và không thò ra hai bên
Hành lang, lối đi	Tủ hẹp nhô ra ít, người đi qua không vướng vai
Cạnh máy, giữa hai thiết bị	Tận dụng khoảng trống sẵn có thay vì phải dời máy

Khi đo mảng tường, nhớ chừa thêm chỗ cho cánh cửa mở. Tủ lọt vừa khít giữa hai vật cản thì cửa không mở hết, lúc thao tác bên trong rất vướng tay.

Treo tủ & đi cáp

Việc có điện — phần đấu nối nên để thợ điện làm. Bốn bước cơ bản:

Ngắt nguồn ở cấp trên, kiểm tra lại từng dây bằng bút thử điện.
Treo tủ sao cho hàng CB trên cùng ngang tầm mắt. Bắt đủ vít bốn góc và canh thẳng đứng — tủ cao mà lệch thì nhìn rất rõ.
Nếu treo lên cột tròn hoặc cột sắt, dùng pát đỡ hoặc đai siết thay vì bắt vít trực tiếp, để lực phân đều và không làm nứt lưng tủ.
Khoan lỗ cáp ở mặt dưới, lắp ốc siết cáp rồi mới gắn thiết bị và đi dây theo máng dọc hai bên.

Tủ hẹp thì đi dây càng phải gọn. Bề ngang 200 mm không còn nhiều chỗ cho dây chạy ngang qua mặt thiết bị, nên chia dây vào một bên và dây ra một bên ngay từ đầu. Nhét rối thì mỗi lần mở tủ sau này đều mất thời gian dò lại.

Câu hỏi thường gặp

Tủ 200 × 300 × 150 mm chứa được bao nhiêu thiết bị?

Tuỳ bề ngang từng thiết bị. Rộng 200 mm nên mỗi hàng ray chỉ chứa được số thiết bị vừa phải, bù lại chiều cao 300 mm cho phép chia thành vài hàng. Cách kiểm là cộng bề ngang các thiết bị nằm trên cùng một hàng rồi so với 200 mm, nhớ trừ phần thành tủ và khoảng hở.

CVM 342 khác CVM 341K thế nào?

Cùng rộng 200 mm và cùng sâu 150 mm, khác chiều cao: mã 342 cao 300 mm còn mã 341K cao 200 mm. Chọn mã 342 khi cần thêm một hàng thiết bị mà không muốn nới bề ngang tủ.

Khi nào nên chọn tủ rộng thay vì tủ cao?

Khi cần xếp nhiều CB cùng loại liền nhau trên một hàng, vì lúc đó hàng ray phải dài ra chứ không phải tủ cao lên. Ngược lại, cụm có nhiều nhóm chức năng khác nhau thì tủ cao chia hàng theo nhóm sẽ dễ nhìn và dễ sửa hơn.

Treo tủ lên cột được không?

Được, nhưng nên dùng pát đỡ hoặc đai siết thay vì bắt vít trực tiếp vào lưng tủ, để lực phân đều và không làm nứt vỏ nhựa. Bề rộng 200 mm của mã này vừa với phần lớn cột nên tủ không thò ra hai bên.

Đo mảng tường cần lưu ý gì?

Ngoài bề rộng tủ, phải chừa thêm chỗ cho cánh cửa mở ra. Tủ lọt khít giữa hai vật cản thì cửa không mở hết, thao tác bên trong rất vướng. Cũng nên tính độ cao treo sao cho hàng CB trên cùng ngang tầm mắt.
