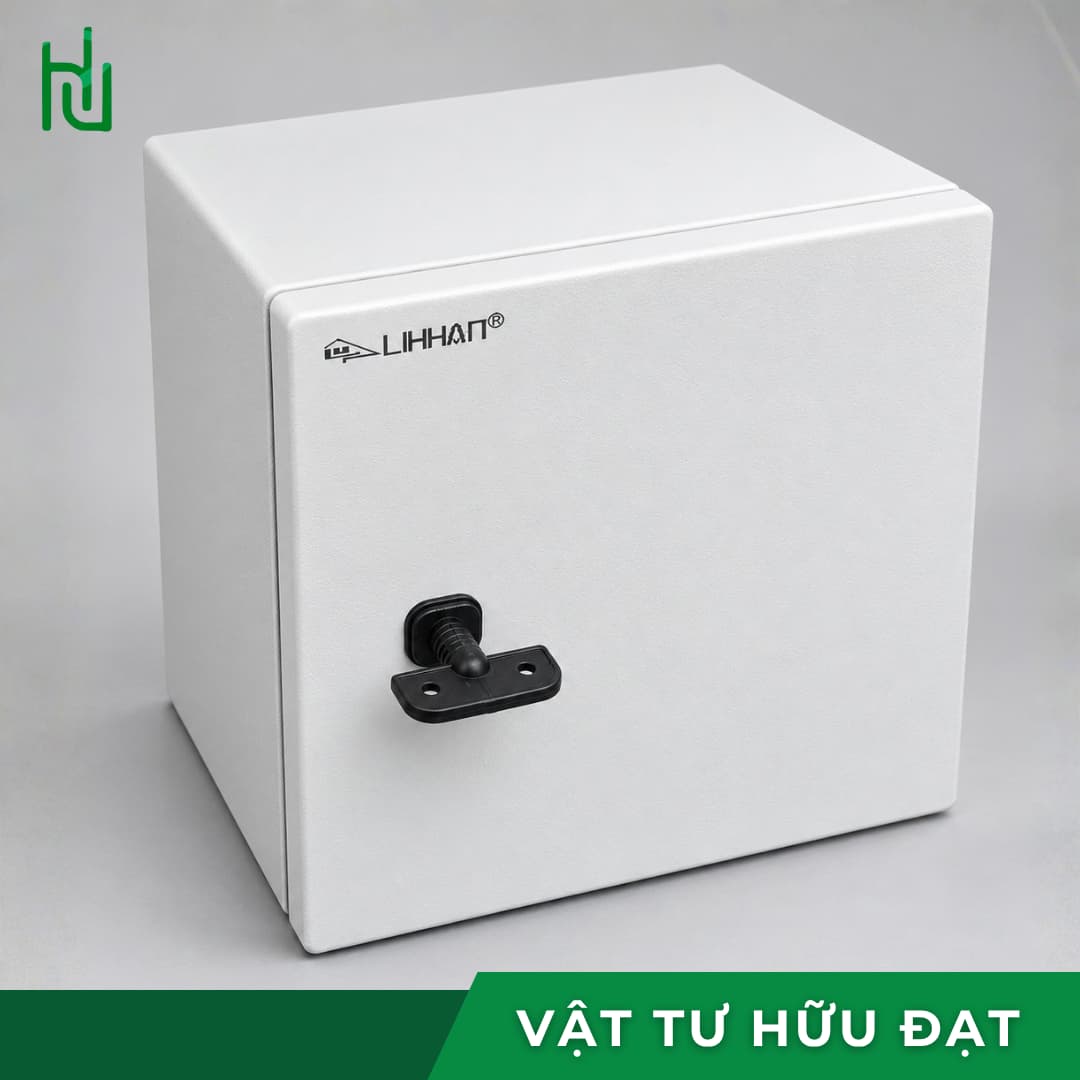

Tủ điện nhựa ABS LIHHAN CVM 364 — 300 × 300 × 200 mm
Tủ điện nhựa ABS LIHHAN CVM 364 — thợ điện gọi là vỏ tủ nhựa, hộp tủ điện ABS — dùng chứa CB, thiết bị điều khiển và phần đấu nối. Kích thước 300 × 300 × 200 mm, nhựa ABS, đóng 1 cái mỗi hộp.
Cỡ trung trong dải vỏ tủ nhựa. Điểm đáng chú ý là chiều sâu 200 mm — đủ để đặt thiết bị dày như contactor, bộ nguồn, rơ le thời gian mà vẫn còn chỗ cho máng đi dây.
300 × 300 × 200 mmNhựa ABSKhông rỉ sétTrong nhà và ngoài trời
01
Thông số kỹ thuật
Thông số tủ điện nhựa ABS LIHHAN CVM 364 theo nhà cung cấp.
| Mã sản phẩm | CVM 364 |
|---|---|
| Loại | Vỏ tủ điện bằng nhựa |
| Chiều rộng | 300 mm |
| Chiều cao | 300 mm |
| Chiều sâu | 200 mm |
| Vật liệu | Nhựa ABS |
| Đặc tính | Nhẹ, chịu nhiệt, chịu va đập, không rỉ sét, vỏ không dẫn điện |
| Vị trí lắp | Trong nhà hoặc ngoài trời |
| Công trình thường dùng | Resort, chung cư, biệt thự, công trình ven biển |
| Quy cách đóng gói | 1 cái/hộp |
| Mã cùng dải | CVM 341 — 200 × 200 × 130 mm |
| Thương hiệu · xuất xứ | LIHHAN · Việt Nam |
| Đơn vị bán | Cái |
02
Cỡ 300 × 300 hợp việc gì
Cỡ này vừa đủ cho một cụm điều khiển nhỏ hoàn chỉnh, không chỉ vài cái CB.
Tủ điều khiển máy đơn lẻ
Một contactor, một rơ le nhiệt, vài CB, thêm rơ le thời gian hoặc bộ nguồn nhỏ. Cụm này không vừa tủ cỡ nhỏ nhưng cũng chưa cần tủ lớn.
Tủ phân phối cho căn hộ, tầng nhà
CB tổng cộng với các CB nhánh cho đèn, ổ cắm, điều hoà, bình nóng lạnh. Còn dư chỗ để sau này thêm nhánh mà không phải thay tủ.
Tủ bơm, tủ chiếu sáng sân vườn
Chỗ ngoài trời có che, nơi vỏ sắt rỉ nhanh. Vỏ nhựa không rỉ nên hợp với các vị trí này, nhất là công trình gần biển.
03
Chọn cỡ trong dải
Dải vỏ tủ nhựa cùng hãng có nhiều cỡ. Chọn theo lượng thiết bị và mức dự phòng.
| Mã | Kích thước | Hợp với |
|---|---|---|
| CVM 341 | 200 × 200 × 130 mm | Vài CB nhánh, cụm nhỏ gọn |
| CVM 364 (trang này) | 300 × 300 × 200 mm | Cụm điều khiển máy, tủ phân phối căn hộ |
| Cỡ lớn hơn trong dải | Tới 400 × 600 mm | Tủ nhiều hàng thiết bị, nhiều nhánh |
Chưa chắc nên lấy cỡ nào?
04
Chiều sâu 200 mm làm được gì
Bề rộng và chiều cao quyết định số thiết bị, còn chiều sâu quyết định loại thiết bị nào lắp được.
| Chiều sâu dùng vào đâu | Vì sao cần |
|---|---|
| Thiết bị thân dày | Contactor, bộ nguồn, biến áp nhỏ đều dày hơn CB thường rất nhiều |
| Máng đi dây | Máng nhựa chạy dọc hai bên giúp dây gọn, nhưng chiếm chiều sâu |
| Bán kính uốn của cáp | Cáp lớn rất cứng, bẻ gập sát sẽ nứt lớp cách điện theo thời gian |
| Khoảng hở tới cửa tủ | Dây chạm cửa làm cửa cong, đóng không khít và ron mất tác dụng |
Khi đo thiết bị, nhớ cộng cả phần đầu cốt và dây nhô ra phía trước chứ không chỉ thân thiết bị. Đây là chỗ hay bị tính thiếu, dẫn tới đóng cửa tủ bị cấn.
05
Bố trí thiết bị bên trong
Tủ gọn hay rối phụ thuộc phần lớn vào cách sắp xếp lúc đầu.
- Đặt CB và thiết bị đóng cắt ở hàng trên, nơi tay với tới dễ nhất khi mở cửa.
- Đặt domino và điểm đấu dây ra ở hàng dưới, gần lỗ cáp vào. Dây đi theo hướng từ dưới lên, không chạy chéo qua mặt thiết bị.
- Chạy máng dây dọc hai bên, dây nhánh rẽ ngang vào thiết bị theo đường ngắn nhất. Tủ nhìn gọn và sau này dò dây rất nhanh.
- Dán nhãn từng CB và từng nhánh ngay khi đấu, đừng để làm sau. Nhãn là thứ giúp người sửa chữa sau này không phải cắt điện cả tủ để dò.
06
Câu hỏi thường gặp
Tủ 300 × 300 × 200 mm chứa được bao nhiêu thiết bị?
Vì sao chiều sâu lại quan trọng?
Nên lấy cỡ này hay cỡ nhỏ hơn?
Bố trí thiết bị trong tủ thế nào cho gọn?
Lắp ngoài trời có cần lưu ý gì?
Cần báo giá hay hỏi tồn kho?
Gọi hoặc nhắn Zalo, bên mình trả lời ngay.
