Đồng hồ đo điện áp dạng kim · VP-96

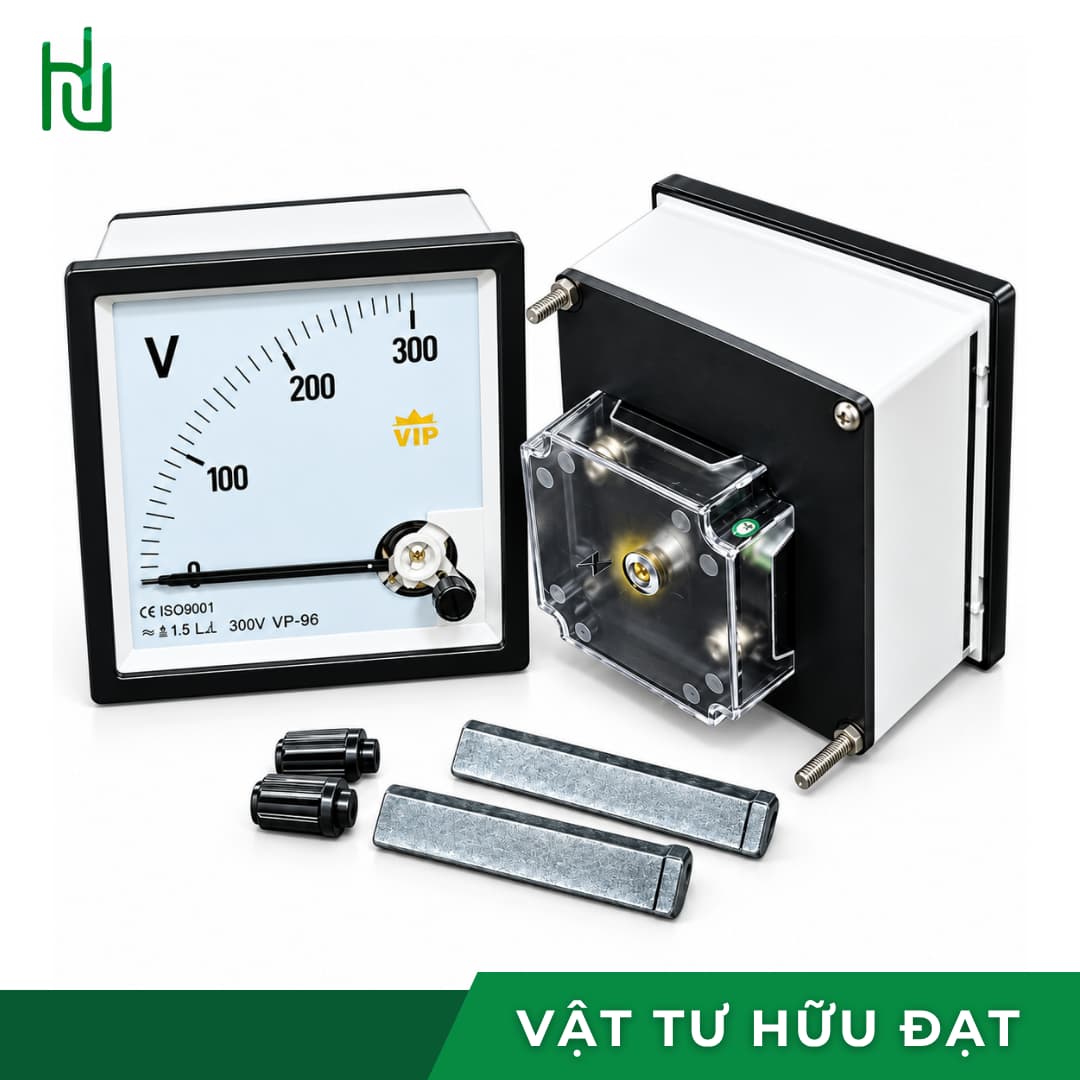

Đồng hồ đo điện áp dạng kim VP-96 — thang 300V, mặt 96 × 96 mm

VP-96 là vôn kế kim gắn cánh tủ, cỡ mặt 96 × 96 mm, thang đo 300V xoay chiều, đấu trực tiếp vào lưới không cần biến áp đo lường. Đây là loại đồng hồ chỉ cần hai sợi dây là chạy, không cần nguồn nuôi riêng.

Hai chỗ người mua hay sai với loại này không nằm trong bảng thông số: khoét lỗ sai cỡ, và chọn thang đo sai so với điện áp thật của tủ. Trang này nói thẳng vào hai chỗ đó.

Vôn kế kim Mặt 96 × 96 mm Thang 300V AC Đấu trực tiếp, không cần nguồn phụ

Cỡ mặt trước96 × 96 mmLà phần viền nhìn thấy sau khi gắn, không phải cỡ lỗ khoét.

Lỗ khoét trên cánh tủ92 × 92 mmNhỏ hơn mặt để còn gờ tì. Khoét 96 là đồng hồ rơi qua lỗ.

Thang đo0 – 300V ACĐủ cho lưới 1 pha 220V. Lưới 3 pha đo pha–pha phải dùng thang 500V.

Thông số kỹ thuật

Nhà sản xuất công bố rất ít. Những dòng ghi “thông lệ của dòng 96 × 96” là số đúng với hầu hết đồng hồ kim cùng cỡ, nhưng khi hàng về nên đối chiếu tờ hướng dẫn kèm theo.

Thông số đồng hồ đo điện áp dạng kim VP-96
Mã sản phẩm	VP-96
Loại	Vôn kế kim gắn cánh tủ, đo trực tiếp
Thang đo	0 – 300V AC
Cỡ mặt trước	96 × 96 mm
Lỗ khoét trên cánh tủ	92 × 92 mm
Kiểu lắp	Gắn từ mặt trước, siết bằng hai pát kẹp phía sau
Cấp chính xác	Không công bố — thông lệ của dòng 96 × 96 là cấp 1,5 theo IEC 60051
Tần số	Không công bố — thông lệ 45 – 65 Hz, dùng được cho lưới 50 Hz
Cơ cấu đo	Không công bố — vôn kế AC đo trực tiếp thường dùng cơ cấu sắt động
Góc quay kim	Thông lệ 90 độ
Nguồn nuôi	Không cần. Đồng hồ lấy năng lượng từ chính điện áp đang đo
Xuất xứ	Trung Quốc

Cấp 1,5 nghĩa là sai số cho phép ±1,5% toàn thang. Trên thang 300V, đó là ±4,5V. Vôn kế kim dùng để nhìn điện áp đang ở đâu và có dao động hay không, không dùng để lấy số chính xác cho kiểm định hay tính tiền điện.

Khoét lỗ 92 × 92, không phải 96 × 96

Đây là lỗi hay gặp nhất khi gắn đồng hồ tủ, và là lỗi không sửa được: khoét rộng rồi thì không hàn lại cánh tủ.

Con số 96 là cỡ mặt, không phải cỡ lỗ

96 × 96 mm là kích thước viền nhựa nhìn thấy từ ngoài sau khi gắn xong. Viền đó phải tì lên cánh tủ mới giữ được đồng hồ, nên lỗ bắt buộc phải nhỏ hơn. Bảng thông số của các dòng đồng hồ kim 96 chính hãng ghi lỗ cắt panel 92 × 92 mm.

Khoét nhỏ rồi dũa rộng dần

Đánh dấu 92 × 92, khoan bốn lỗ góc, cắt bằng lưỡi cưa lọng hoặc máy cắt rồi dũa cạnh cho đến khi đồng hồ vừa lọt. Làm theo chiều này thì sai còn sửa được. Khoét đúng 96 × 96 ngay từ đầu là mất cánh tủ.

Siết hai pát kẹp đều tay

Đồng hồ giữ vào cánh tủ bằng hai pát kẹp bắt từ phía sau. Siết lệch một bên làm viền nhựa hở một phía và lâu ngày nứt chân pát. Siết chặt vừa đủ để đồng hồ không xoay, không siết hết lực.

Một số hãng ghi lỗ khoét 92 × 92, số khác ghi 92,5 × 92,5 tuỳ dung sai vỏ. Luôn đo mặt sau đồng hồ thật trước khi vạch dấu, đừng tin con số trên trang bán hàng — trang nhà cung cấp của mã này ghi lỗ khoét 96 × 96, nếu làm theo thì đồng hồ tụt qua lỗ.

Chọn thang đo: 300V hay 500V

Thang đo không chọn theo “điện 220 hay 380” mà chọn theo cặp dây mình định bắt vào đồng hồ. Đây là nguyên nhân đổi hàng nhiều nhất của dòng vôn kế.

Chọn thang đo vôn kế theo cặp dây đo
Tủ và cặp dây đo	Điện áp thật	Thang nên dùng
1 pha — đo pha và trung tính	220V	300V — đúng mã này
3 pha — đo một pha với trung tính	220V	300V
3 pha — đo pha với pha	380V	500V, không dùng thang 300V
Máy phát, tủ bù, tủ có điện áp dao động cao	Tuỳ hệ	Chọn thang cao hơn giá trị bình thường khoảng 1,3 lần

Bắt thang 300V vào cặp pha–pha 380V là kim đóng hết thang và nằm tì vào chốt chặn. Để lâu thì cuộn dây nóng, kim lệch vĩnh viễn, và số đọc được sau đó không còn đúng nữa dù đã đổi lại đúng chỗ.

Nói giúp tủ là 1 pha hay 3 pha và định đo pha nào, bên mình chọn thang đúng rồi báo giá luôn.

Gọi 0938 101 806

Đồng hồ kim hay đồng hồ số

Cùng một lỗ khoét 92 × 92 gắn được cả hai loại. Chọn loại nào phụ thuộc vào người đứng trước tủ cần gì.

Vôn kế kim so với vôn kế hiển thị số
Tiêu chí	Dạng kim (VP-96)	Dạng số
Nhìn dao động điện áp	Thấy ngay — kim rung là biết lưới không ổn định	Khó thấy — số nhảy liên tục, đọc không kịp
Đọc giá trị chính xác	Ước theo vạch, sai số ±1,5% toàn thang	Đọc được số rõ, sai số nhỏ hơn
Nguồn nuôi	Không cần, chỉ hai dây đo	Phần lớn cần nguồn nuôi riêng
Đo nhiều thông số	Một thông số, một đồng hồ	Bản đa năng đo cả V, A, kW, cos φ
Nhìn từ xa	Thấy vị trí kim từ xa, không cần đọc chữ	Phải tới gần mới đọc được số
Giá	Rẻ hơn đáng kể	Cao hơn

Thực tế nhiều tủ dùng cả hai: một vôn kế kim để người vận hành nhìn xu hướng từ xa, cộng một đồng hồ đa năng để lấy số khi cần. Nếu tủ chỉ cần biết “có điện và điện có tụt không” thì đồng hồ kim là đủ và rẻ nhất.

Đấu dây và cầu chì bảo vệ

Vôn kế đấu song song với tải, không đấu nối tiếp như ampe kế. Hai chân sau là chỗ bắt dây, với điện xoay chiều thì không phân biệt chiều.

Bắt hai dây từ hai điểm cần đo điện áp vào hai chân sau đồng hồ. Dây 1,0 đến 1,5 mm² là đủ, vì đồng hồ gần như không rút dòng.
Lắp cầu chì nhỏ 0,5 đến 1A trên cả hai dây lấy tín hiệu, càng gần điểm lấy càng tốt. Dây này rất mảnh, nếu chạm vỏ mà không có cầu chì thì chính nó thành đường ngắn mạch.
Tủ 3 pha muốn xem cả ba pha bằng một đồng hồ thì thêm một công tắc chuyển mạch vôn kế, chuyển lần lượt từng cặp dây vào đồng hồ.
Siết chặt hai ốc chân sau. Chân lỏng làm kim chỉ chập chờn và dễ bị hiểu nhầm là lưới dao động.
Cấp điện và so với đồng hồ cầm tay một lần. Lệch trong khoảng vài vôn là bình thường với cấp 1,5; lệch vài chục vôn thì kiểm lại thang đo hoặc chỗ bắt dây.

Mặt đồng hồ chỉ chống bụi ở phía trước, phía sau hoàn toàn hở. Cánh tủ gắn đồng hồ phải là cánh kín; gắn lên cánh có khe thông gió thì bụi và ẩm vào thẳng mặt sau nơi có điện áp lưới.

Câu hỏi thường gặp

Lỗ khoét cho đồng hồ VP-96 là bao nhiêu?

92 × 92 mm. Con số 96 × 96 trong tên sản phẩm là cỡ mặt trước, phần viền phải tì lên cánh tủ nên lỗ bắt buộc nhỏ hơn. Nên đo mặt sau đồng hồ thật rồi vạch dấu, khoét nhỏ trước và dũa rộng dần cho vừa.

Tủ 3 pha 380V dùng thang 300V được không?

Chỉ được nếu đo một pha với dây trung tính, vì điện áp cặp đó là 220V. Nếu đo pha với pha thì điện áp là 380V, phải dùng thang 500V. Bắt thang 300V vào 380V làm kim đóng hết thang và tì chốt chặn, để lâu thì kim lệch vĩnh viễn.

Đồng hồ có cần nguồn nuôi riêng không?

Không. Vôn kế kim đo trực tiếp lấy năng lượng từ chính điện áp đang đo, chỉ cần hai sợi dây bắt vào hai chân sau. Đây là điểm khác với phần lớn đồng hồ hiển thị số, loại đó thường phải cấp nguồn riêng.

Số trên đồng hồ kim có chính xác không?

Dòng đồng hồ kim 96 × 96 phổ thông thường ở cấp chính xác 1,5, nghĩa là sai số tối đa ±1,5% toàn thang — trên thang 300V là khoảng ±4,5V. Loại này dùng để nhìn điện áp đang ở đâu và có dao động không, không dùng để lấy số cho kiểm định.

Một đồng hồ xem được cả ba pha không?

Được, nhưng phải thêm một công tắc chuyển mạch vôn kế. Công tắc này chuyển lần lượt từng cặp dây vào đồng hồ để đọc từng pha. Nếu muốn thấy cả ba pha cùng lúc thì phải dùng ba đồng hồ, hoặc một đồng hồ đa năng hiển thị số.
