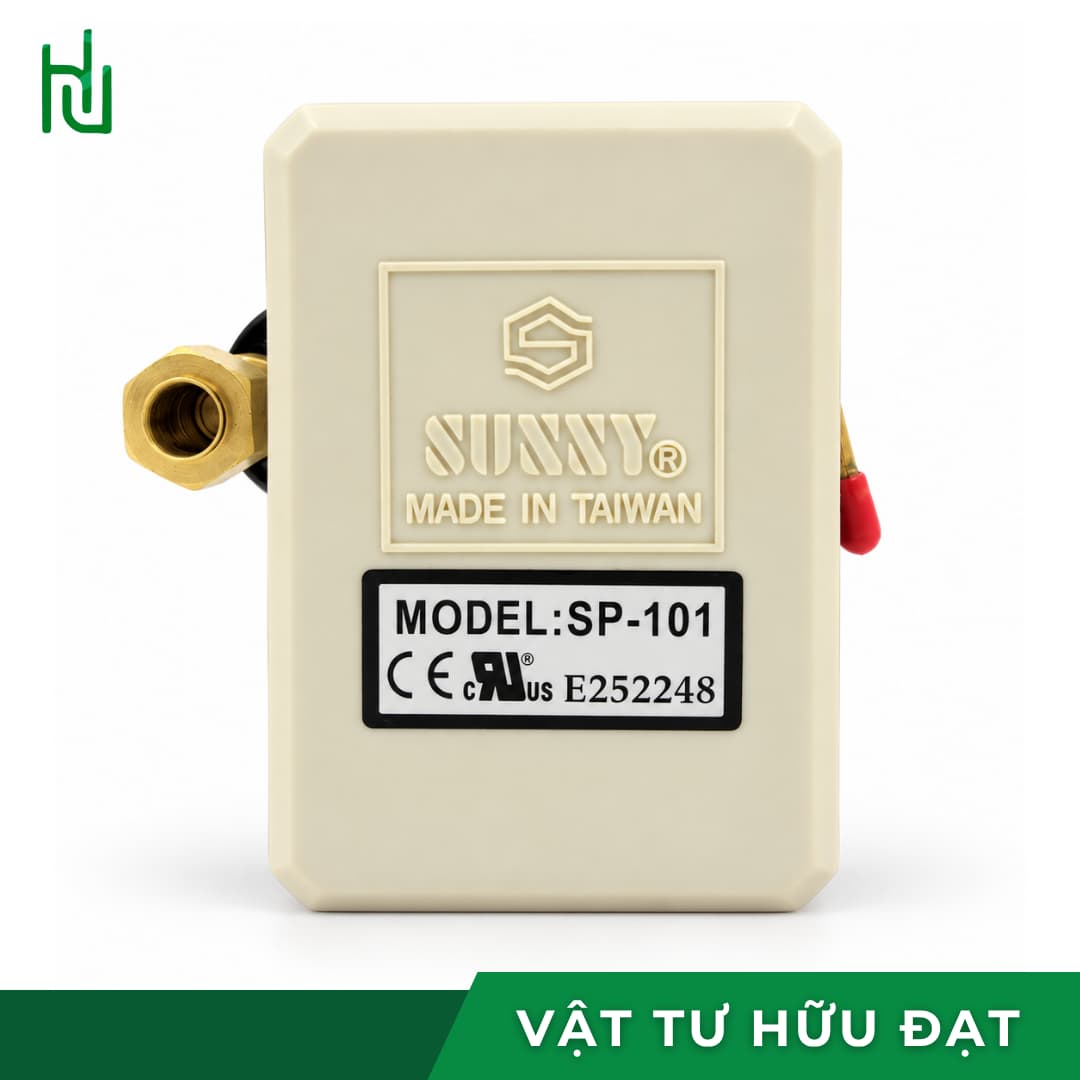

Rơ le áp suất Sunny Đài Loan vỏ nhựa cứng, ren 13mm

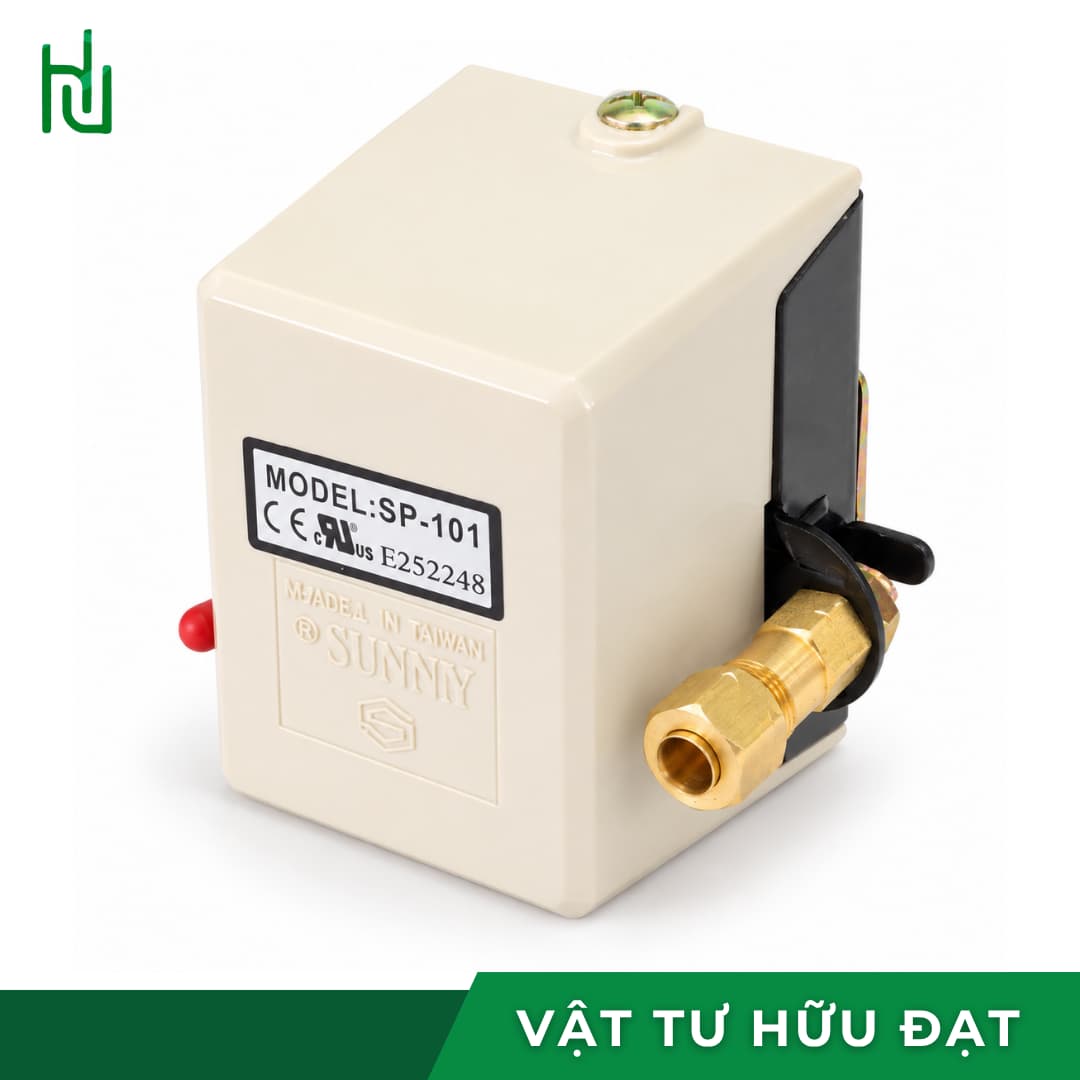

Hai vít chỉnh P và Diff trên nắp rơ le áp suất Sunny

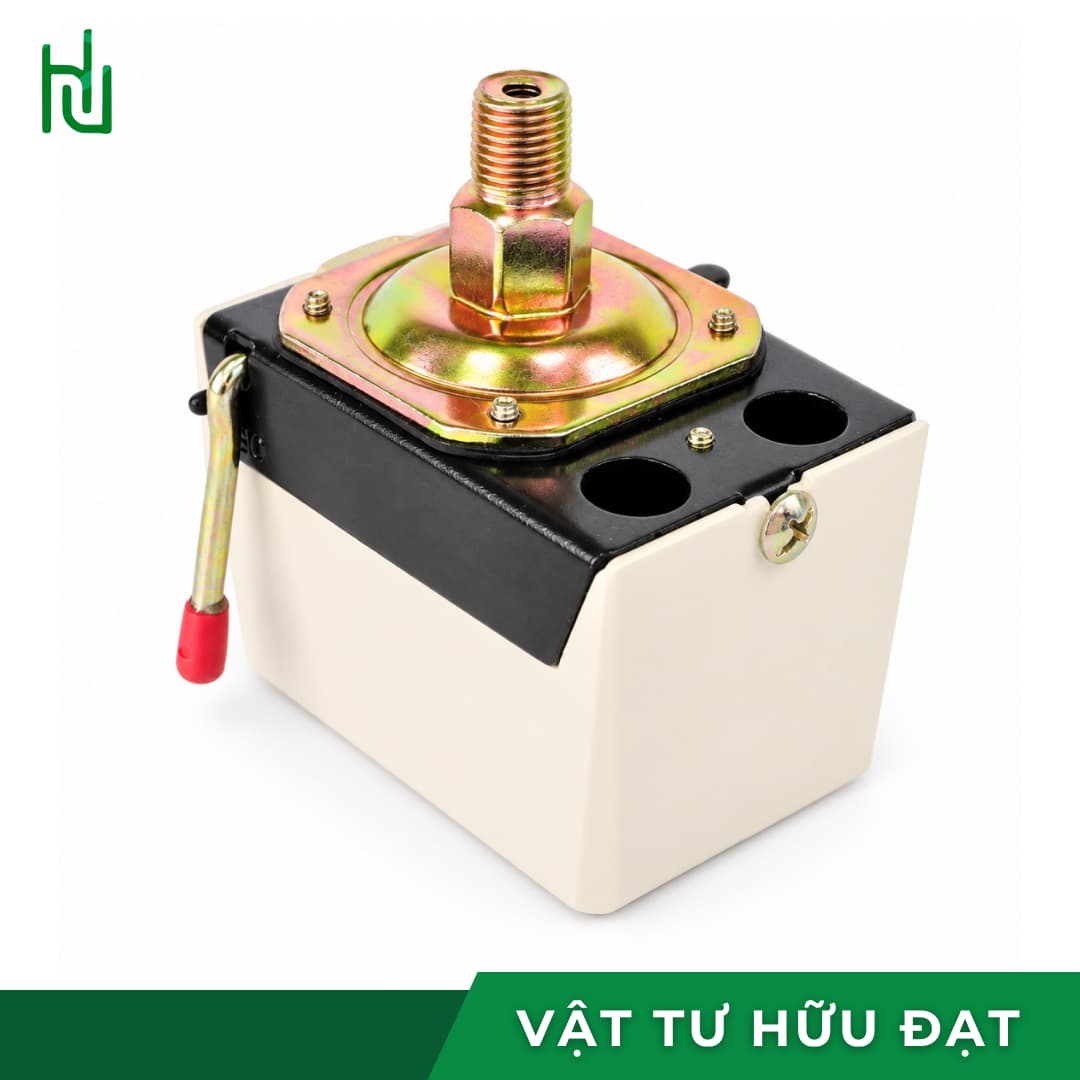

Chân ren đồng thau và cụm tiếp điểm của rơ le áp suất Sunny

Rơ le áp suất Sunny

Name: Rơ le áp suất Sunny Đài Loan — tới 10 kg/cm² | Hữu Đạt
SKU: HD-RLAP-SUNNY
Price: 290000 VND
Availability: InStock

290.000 ₫

Thương hiệu SunnyXuất xứ Đài LoanKiểu Tự động, không nút reset

Dải áp làm việcTới 10 kg/cm²

Quy cách ren13 mm

Nhiệt độ môi chất−40 đến 100°C

Điều chỉnhVít P & Diff

Gọi báo giá 0938 101 806 Nhắn Zalo

Báo giúp áp cần cài để bên mình chỉ cách đặt hai vít.

Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc

Description

Rơ le áp suất · Sunny Đài Loan

Rơ le áp suất Sunny — tự đóng ngắt theo áp, dải tới 10 kg/cm²

Rơ le áp suất Sunny — thợ quen gọi là công tắc áp suất, công tắc áp lực, tiếng Anh là pressure switch — biến tín hiệu áp suất thành lệnh đóng ngắt điện. Áp đạt mức cài là ngắt, áp tụt xuống là đóng lại, máy tự chạy tự dừng mà không cần người canh.

Đây là loại tự động, không có nút reset tay: hết điều kiện là tự đóng lại. Dải làm việc tới 10 kg/cm², ren 13 mm, thân hợp kim và đồng thau, vỏ ngoài bọc nhựa cứng chống ăn mòn.

Tự động, không nút resetDải tới 10 kg/cm²Ren 13 mmHai vít P & Diff

Kiểu hoạt độngTự độngÁp trở lại là tự đóng, không phải bấm reset

Dải áp làm việcTới 10 kg/cm²Phủ bơm nước và máy nén khí thông dụng

Nhiệt độ môi chất−40 đến 100°CMôi trường xung quanh −40 đến 65°C

Thông số kỹ thuật

Thông số rơ le áp suất Sunny theo nhà cung cấp. Quy đổi theo hệ đo lường quốc tế: 1 kg/cm² ≈ 0,98 bar.

Thông số rơ le áp suất Sunny
Kiểu	Rơ le áp suất tự động, không có nút reset tay
Dải áp làm việc	Tới 10 kg/cm²
Quy cách ren	13 mm
Quy cách ống	11 mm
Vít điều chỉnh	Hai vít: dải hoạt động (P) và chênh lệch áp (Diff)
Nhiệt độ môi trường	−40 đến 65°C
Nhiệt độ môi chất	−40 đến 100°C
Môi chất	Nước, khí nén, hơi, dầu, gas
Vật liệu	Hợp kim và đồng thau, vỏ ngoài bọc nhựa cứng
Thương hiệu · xuất xứ	Sunny · Đài Loan
Đơn vị bán	Cái

Dùng ở đâu

Chỗ nào cần máy tự chạy tự dừng theo áp, không cần người trực.

Máy bơm nước, bình tích áp

Bơm đầy bình tới áp cài thì ngắt, xả nước áp tụt xuống thì bơm chạy lại. Nhà xưởng, chung cư, trại chăn nuôi đều dùng kiểu này.

Máy nén khí

Cắt mô tơ khi bình chứa đủ áp, đóng lại khi xưởng dùng khí làm áp tụt. Giữ áp trong khoảng đặt mà máy không chạy liên tục.

Hệ chữa cháy, đường ống nước công nghiệp

Theo dõi áp trong đường ống, áp tụt bất thường thì cho bơm bù chạy. Chịu được môi trường từ −40 đến 65°C nên lắp ngoài trời cũng được.

Tự động hay reset tay

Đây là điểm phân biệt quan trọng nhất khi chọn rơ le áp suất, quan trọng hơn cả dải áp.

Rơ le tự động và rơ le có nút reset
Tiêu chí	Tự động (Sunny)	Có nút reset tay
Sau khi ngắt	Áp trở lại là tự đóng	Phải có người bấm nút mới chạy lại
Dùng để	Điều khiển vận hành hằng ngày	Bảo vệ khi có sự cố
Hợp với	Bơm nước, máy nén khí, bình tích áp	Hệ cần người kiểm tra trước khi chạy lại
Rủi ro	Máy tự chạy lại, phải chắc là an toàn	Máy dừng lâu nếu không ai biết

Chọn nhầm sẽ phiền: lấy loại tự động cho mạch bảo vệ thì sự cố lặp đi lặp lại mà không ai hay, vì máy cứ tự chạy lại. Ngược lại, lấy loại reset tay cho bơm nước thì mỗi lần đầy bình lại phải ra bấm nút. Nếu cần loại đóng ngắt theo áp cho hệ lạnh hoặc máy nén áp cao, xem thêm công tắc áp suất HS-210.

Không chắc hệ của mình cần loại nào?

Gọi 0938 101 806 để được tư vấn

Hai vít P và Diff chỉnh thế nào

Mọi rơ le tự động đều có hai vít này. Hiểu đúng thì cài trong năm phút.

Vít	Quyết định điều gì	Vặn vào thì sao
P — dải hoạt động	Áp cắt, tức mức áp làm rơ le ngắt điện	Áp cắt cao hơn, máy chạy lâu hơn mỗi lần
Diff — chênh lệch	Khoảng chênh giữa áp cắt và áp đóng lại	Khoảng chênh rộng hơn, máy đóng cắt thưa hơn

Ví dụ cài cho máy nén khí
Cài đặt	Kết quả
P = 8 kg, Diff = 2 kg	Ngắt ở 8, chạy lại ở 6
P = 8 kg, Diff = 1 kg	Ngắt ở 8, chạy lại ở 7 — áp ổn định hơn nhưng máy đóng cắt dày
P = 8 kg, Diff = 3 kg	Ngắt ở 8, chạy lại ở 5 — máy nghỉ lâu nhưng áp dao động rộng

Cách làm thực tế: gắn thêm một đồng hồ áp suất để nhìn số thật. Chỉnh vít P trước, tăng dần áp và quan sát tới khi rơ le nhảy đúng mức muốn ngắt. Sau đó chỉnh vít Diff, xả áp từ từ và xem rơ le đóng lại ở mức nào, tinh chỉnh cho tới khi đạt.

Đừng đặt Diff quá nhỏ: khoảng chênh hẹp làm máy đóng cắt liên tục, mô tơ nóng và tiếp điểm mau cháy. Với bơm nước và máy nén khí, chênh khoảng 1,5 đến 2 kg thường là hợp lý.

Lắp đặt & đấu điện

Bốn việc cần làm đúng.

Xả hết áp trong nhánh sẽ lắp, tắt cầu dao trước khi đấu điện.
Quấn băng tan vào ren 13 mm, vặn rơ le vào cổng. Dùng cờ lê kẹp phần lục giác ở chân, không xoay thân nhựa.
Đấu tiếp điểm điều khiển cuộn hút contactor, để contactor gánh mô tơ. Đấu thẳng mô tơ vào rơ le làm tiếp điểm cháy rất nhanh.
Cho chạy thử vài chu kỳ, quan sát mức ngắt và mức đóng lại rồi tinh chỉnh hai vít cho đúng.

Lắp ở chỗ ít rung: rung mạnh làm tiếp điểm rung theo, đóng cắt chập chờn và vít chỉnh bị xê dịch dần. Nếu bắt buộc lắp gần máy rung, nối qua một đoạn ống mềm để giảm rung truyền vào thân rơ le.

Câu hỏi thường gặp

Rơ le áp suất Sunny có nút reset không?

Không. Đây là loại tự động: áp đạt mức cài thì ngắt, áp trở lại trong khoảng đặt thì tự đóng lại, không cần ai bấm nút. Nếu cần loại phải có người kiểm tra rồi mới cho chạy lại thì phải chọn loại có nút reset tay.

Vít P và vít Diff khác nhau thế nào?

Vít P đặt áp cắt, tức mức áp làm rơ le ngắt điện. Vít Diff đặt khoảng chênh giữa áp cắt và áp đóng lại. Ví dụ cài P bằng 8 kg và Diff bằng 2 kg thì máy ngắt ở 8 và chạy lại ở 6.

Nên để chênh lệch bao nhiêu là vừa?

Với bơm nước và máy nén khí, chênh khoảng 1,5 đến 2 kg thường hợp lý. Chênh quá nhỏ làm máy đóng cắt liên tục, mô tơ nóng và tiếp điểm mau cháy. Chênh quá lớn thì áp trong hệ dao động rộng, thiết bị dùng khí hoặc nước có thể chạy không đều.

Đấu thẳng mô tơ bơm vào rơ le được không?

Không nên. Mô tơ lúc khởi động kéo dòng lớn và tạo tia lửa khi cắt, làm cháy mặt tiếp điểm rất nhanh. Cách đúng là cho rơ le điều khiển cuộn hút contactor, để contactor gánh mô tơ.

Rơ le đóng cắt liên tục là do đâu?

Thường do ba nguyên nhân: vít Diff đặt quá nhỏ nên khoảng chênh hẹp; bình tích áp mất hơi nên áp tụt rất nhanh sau khi bơm ngắt; hoặc rơ le lắp ở chỗ rung mạnh làm tiếp điểm rung theo. Kiểm tra lần lượt ba điểm này.
