Đồng hồ đo áp suất hơi mặt 150 chân đứng

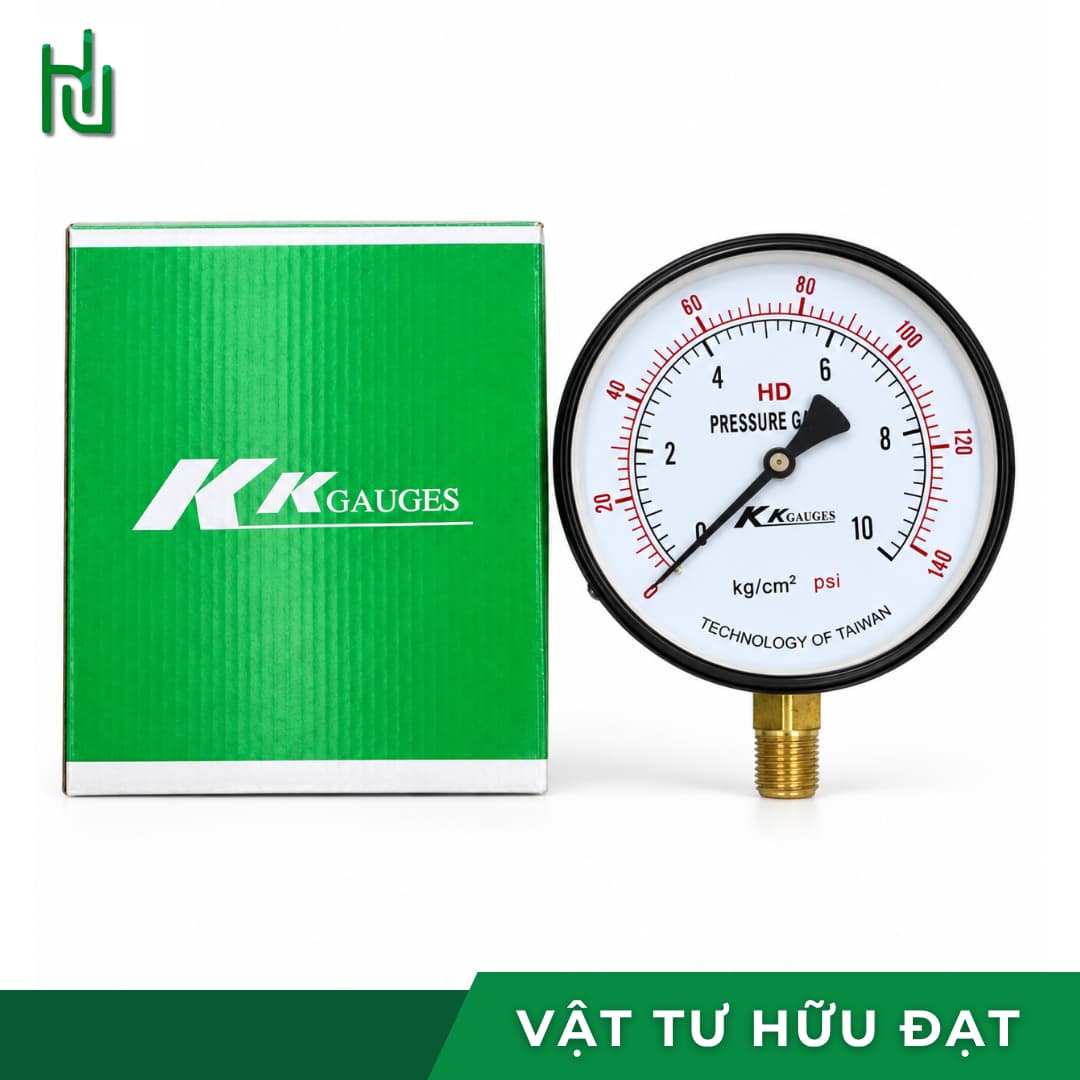

Đồng hồ đo áp suất hơi mặt 150 chân đứng - Image 2

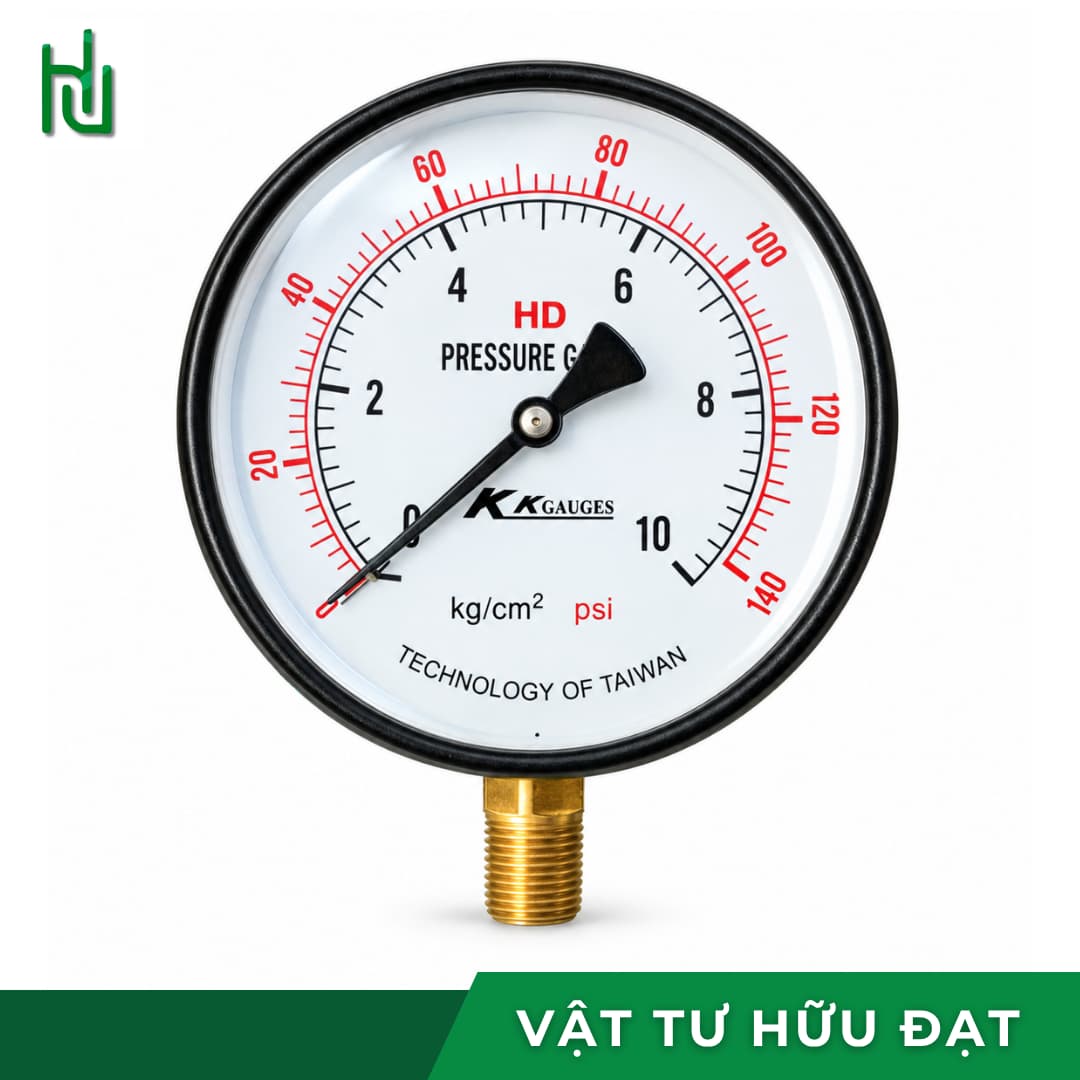

Đồng hồ đo áp suất hơi mặt 150 chân đứng

Name: Đồng hồ đo áp suất hơi mặt 150 chân đứng - Vật Tư Vật Liệu Hữu Đạt
SKU: HD-DHAP-HOI-150-D

Liên hệ

Thương hiệu KK Gauges (Đài Loan)Kiểu Đồng hồ áp suất cơ, bản khôMặt 150 mm

Thang đo0–10 hoặc 0–15 kgf/cm²

Ren kết nối1/2″ PT · 21 mm

Kiểu chânChân đứng

Nhiệt độ tối đa180 °C

Gọi báo giá 0938 101 806 Nhắn Zalo

Báo giúp áp làm việc của hệ để bên mình chọn đúng bậc thang.

Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc

Gọi báo giá Nhắn Zalo

Liên hệ

Description

Đồng hồ áp suất · KK Gauges Đài Loan

Đồng hồ đo áp suất hơi mặt 150 chân đứng, ren 21 mm

Cỡ mặt lớn nhất của dòng KK Gauges: đường kính 150 mm, chân đứng, ren ngoài 21 mm tức 1/2 inch PT. Vỏ thép, ruột ống đồng, mặt số in cùng lúc hai thang kgf/cm² và psi. Chịu môi chất tới 180 °C nên dùng được cho đường hơi nóng.

Lý do người ta chọn mặt 150 thay vì mặt 100 rất đơn giản: để đọc được số khi đứng cách vài mét. Nồi hơi, bồn chứa lớn, cụm van trên cao đều là chỗ không ai leo lên nhìn sát mặt đồng hồ mỗi lần kiểm tra.

Mặt 150 mmRen 21 mm · 1/2 PT10 hoặc 15 kgf/cm²Chịu 180 °C

Thông số kỹ thuật

Số liệu theo công bố của nhà cung cấp cho mã DH-HOI-150-10. Quy đổi đơn vị theo chuẩn đo lường quốc tế: 1 kgf/cm² ≈ 0,98 bar ≈ 14,2 psi.

Đồng hồ áp suất hơi KK mặt 150 chân đứng
Hạng mục	Thông số
Thương hiệu	KK Gauges, công nghệ Đài Loan
Đường kính mặt	150 mm (6 inch)
Kiểu chân	Chân đứng, lấy áp từ đáy đồng hồ
Ren nối	Ren ngoài 21 mm, tức 1/2 inch PT
Dải đo	Hai bậc: 0 – 10 kgf/cm² hoặc 0 – 15 kgf/cm² (≈ 0 – 9,8 bar / 0 – 14,7 bar)
Đơn vị in trên mặt	kgf/cm² và psi
Nhiệt độ môi chất tối đa	180 °C (356 °F)
Vật liệu	Vỏ thép, ruột ống đồng
Chất lỏng trong mặt	Không có, đây là bản khô
Môi chất đo	Hơi, nước, khí nén và dầu không ăn mòn đồng
Mã nhà cung cấp	DH-HOI-150-10

Nhà sản xuất không công bố cấp chính xác cho dòng KK. Nếu công việc của anh chị cần con số sai số để nghiệm thu hoặc hiệu chuẩn thì báo trước, bên mình tư vấn sang dòng có công bố cấp chính xác thay vì để anh chị mua rồi mới vướng.

Dùng ở đâu

Cỡ mặt 150 gần như luôn được chọn vì lý do khoảng cách nhìn, không phải vì áp cao hơn.

Nồi hơi và đường hơi nhà máy

Mức chịu 180 °C cho phép lắp trên đường hơi. Người vận hành đứng dưới sàn vẫn đọc được kim, không phải trèo thang mỗi ca.

Bình chứa máy nén khí cỡ lớn

Bình khí đặt ngoài trời hoặc trên giá cao, mặt 100 nhìn từ xa đã khó đọc vạch. Mặt 150 giải quyết đúng chỗ đó.

Trạm bơm và đường nước công nghiệp

Gắn tại đầu đẩy của bơm hoặc trên ống góp, nơi cần một điểm đọc chung cho cả tổ vận hành nhìn thấy từ vị trí làm việc.

Cả dòng KK theo cỡ mặt

Sáu cỡ, khác nhau ở đường kính mặt, kiểu chân, cỡ ren và giới hạn nhiệt. Bấm vào mã để xem trang riêng.

Sáu cỡ của dòng KK Gauges
Cỡ	Kiểu chân	Ren ngoài	Dải đo (kgf/cm²)	Nhiệt độ tối đa
Mặt 150	Chân đứng	21 mm · 1/2 PT	Chỉ 10 và 15	180 °C
Mặt 100	Chân đứng	17 mm · 3/8 PT	Chân không đến 50	180 °C
Mặt 63	Chân đứng	13 mm · 1/4 PT	Chân không đến 250	100 °C
Mặt 63 chân sau	Chân sau có vành	13 mm · 1/4 PT	Chân không đến 25	180 °C
Mặt 52 chân sau	Chân sau	13 mm · 1/4 PT	Tối đa 10	100 °C
Mặt 38 chân sau	Chân sau	9,6 mm · 1/8 PT	Tối đa 10	100 °C

Mặt 150 chỉ có hai bậc thang. Khác với mặt 63 hay mặt 100 có cả chục bậc để chọn, cỡ 150 chỉ làm 10 và 15 kgf/cm². Áp làm việc của hệ vượt 15 kgf/cm² thì phải xuống cỡ mặt nhỏ hơn để lấy bậc cao, hoặc chuyển sang dòng khác.

Hệ của mình chạy bao nhiêu kg, chọn bậc nào?

Gọi 0938 101 806 để được tư vấn

Bản khô và bản có dầu

KK là dòng khô. Có những vị trí bắt buộc phải dùng bản đổ dầu thay vì tiết kiệm ở đây.

Hạng mục	KK bản khô	HV bản đổ dầu
Vỏ	Thép	Inox 304
Trong mặt	Không khí	Dầu glycerin giảm chấn
Cấp chính xác	Không công bố	Có công bố
Chỗ rung, có xung áp	Kim dao động, bộ cơ nhanh rơ	Kim đứng yên, bền hơn nhiều
Hợp với	Đường hơi, nước, khí nén áp tương đối ổn định	Đầu ra máy nén piston, bơm màng, trạm thuỷ lực
Giá	Rẻ hơn	Cao hơn

Lắp đặt & bảo quản

Bốn việc cần làm đúng, riêng bước đầu là bắt buộc với đường hơi nóng.

Đường hơi bão hoà thì phải lắp ống xi phông hình chữ U hoặc vòng xoắn giữa ống và đồng hồ. Nút nước đọng trong xi phông chặn hơi nóng tiếp xúc trực tiếp với ruột đồng, thiếu chi tiết này thì con số 180 °C trên catalogue không cứu được đồng hồ.
Lắp thêm một van khoá nhỏ trước đồng hồ. Khi cần tháo ra kiểm tra hoặc thay thế thì khoá van là xong, không phải xả áp cả hệ thống.
Đỡ trọng lượng của mặt 150, đừng để đồng hồ treo lơ lửng chỉ bằng ren 21 mm trên một đoạn ống nhỏ. Cỡ mặt này nặng, rung lâu ngày sẽ làm nứt mối ren.
Xả áp rồi nhìn kim có về đúng vạch 0 hay không. Kim đứng lệch khỏi 0 khi đã xả hết áp nghĩa là ruột đồng đã bị kéo quá giới hạn, số đọc từ đó không còn tin được.

Ren 21 mm không vặn thẳng vào cửa 1/4 inch. Nếu điểm lắp hiện tại là cửa nhỏ thì phải qua rắc co chuyển bậc. Đo cửa ren trên thiết bị trước khi đặt hàng, đây là chỗ hay phải đổi trả nhất.

Câu hỏi thường gặp

Mặt 150 có đo được áp cao hơn mặt 100 không?

Ngược lại. Mặt 100 có bậc thang tới 50 kgf/cm², còn mặt 150 chỉ có 10 và 15 kgf/cm². Cỡ mặt lớn là để đọc từ xa cho dễ, không liên quan tới khả năng chịu áp. Cần đo áp cao thì phải chọn cỡ mặt nhỏ hơn có bậc thang phù hợp.

Nên chọn bậc 10 kg hay 15 kg?

Chọn sao cho áp làm việc thường xuyên rơi vào khoảng hai phần ba thang. Hệ chạy quanh 6 – 7 kg thì lấy bậc 10; hệ chạy 9 – 10 kg thì lấy bậc 15 để còn khoảng dự phòng phía trên. Đặt áp làm việc sát ngay đầu thang thì kim mỏi nhanh và số đọc trôi dần.

Ren 21 mm là ren gì, có vừa cửa đồng hồ cũ không?

Đó là ren 1/2 inch PT, đo đường kính ngoài phần ren được khoảng 21 mm. Các cỡ nhỏ hơn trong dòng dùng ren 1/4 hoặc 3/8 nên không thay lẫn được. Trước khi đặt, anh chị đo cửa ren trên thiết bị hoặc mang đồng hồ cũ ra đối chiếu.

Lắp thẳng lên đường hơi nóng được không?

Không nên lắp trực tiếp. Dù catalogue ghi chịu 180 °C, hơi bão hoà tiếp xúc thẳng với ruột đồng vẫn làm sai số tăng và rút ngắn tuổi thọ. Cách đúng là lắp qua ống xi phông chữ U để nước đọng làm lớp đệm, đây là chi tiết rẻ tiền nhưng quyết định đồng hồ dùng được mấy năm.

Vì sao dòng KK không ghi cấp chính xác?

Nhà sản xuất không công bố thông số này cho dòng KK. Với việc theo dõi vận hành hằng ngày thì không thành vấn đề, nhưng nếu cần số liệu để nghiệm thu công trình hoặc hiệu chuẩn định kỳ thì nên chọn dòng có công bố cấp chính xác kèm giấy tờ. Bên mình tư vấn cụ thể khi anh chị nói rõ mục đích sử dụng.

Cần đặt hàng hoặc hỏi tồn kho?

Báo giúp áp làm việc của hệ, môi chất là hơi hay khí nén, và cỡ ren tại điểm lắp. Bên mình chốt bậc thang đúng và chuẩn bị sẵn rắc co chuyển bậc nếu cửa ren không khớp.
