Đồng Hồ Đo Nhiệt Độ HV Mặt 52

Liên hệ

Thương hiệu HV (Đài Loan)Kiểu Chân sauMặt 52 mm

Dải nhiệt−50 đến 350°C

Que đo47 mm

Ren kết nối13 mm (1/4″ NPT)

Độ chính xác±1,0%

Gọi báo giá 0938 101 806 Nhắn Zalo

Báo giúp nhiệt độ làm việc để bên mình tư vấn đúng dải.

Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc

Liên hệ

Description

Đồng hồ đo nhiệt độ · HV

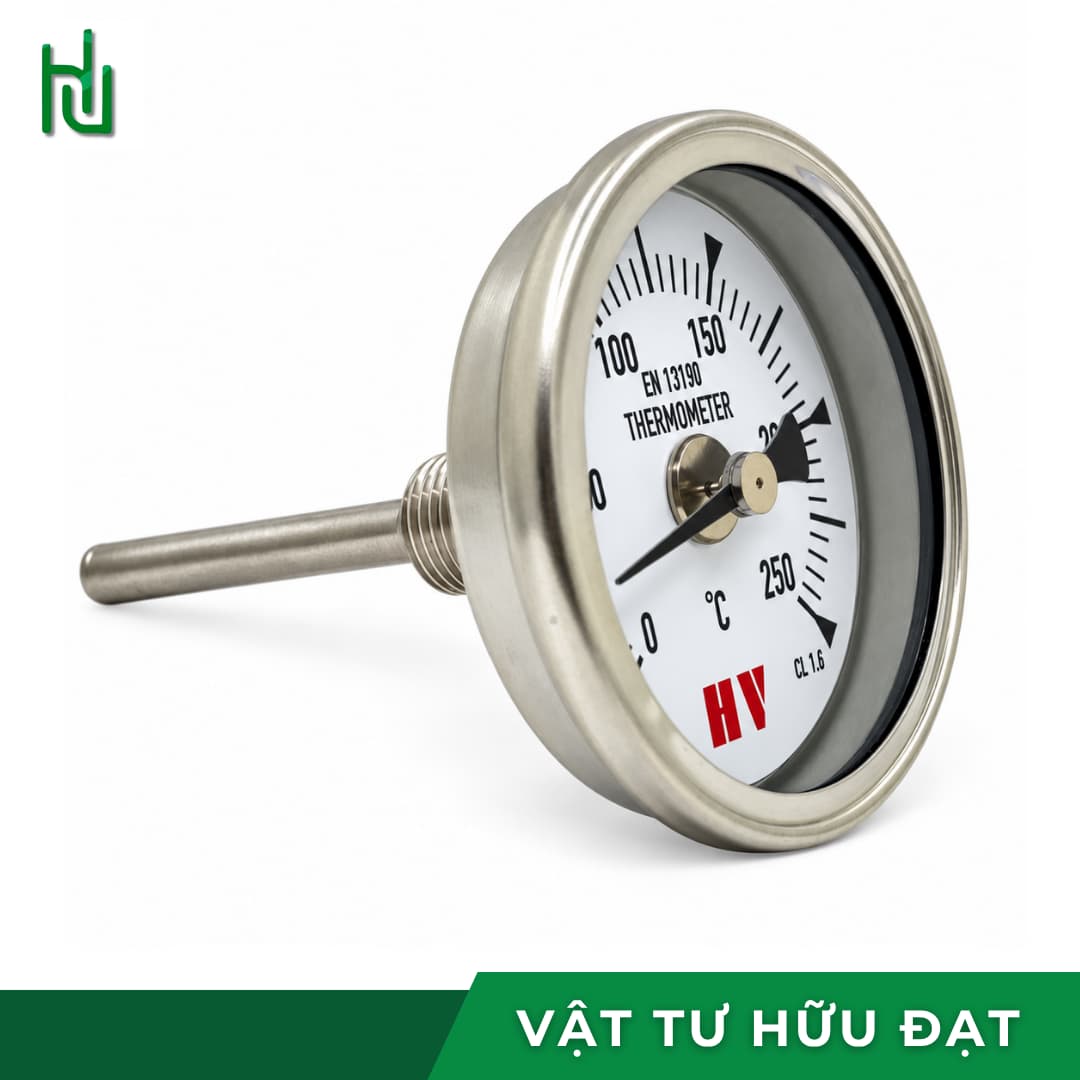

Đồng hồ đo nhiệt độ HV mặt 52 chân sau — 5 dải từ −50 đến 350°C

Đồng hồ đo nhiệt độ HV mặt 52 chân sau — còn gọi là đồng hồ nhiệt kế công nghiệp, tiếng Anh là bimetal thermometer — đo nhiệt độ nước, hơi, khí nóng và chất lỏng trong đường ống hoặc thiết bị. Mặt 52 mm, que đo 47 mm, ren ngoài 13 mm (1/4″ NPT), độ chính xác ±1,0%.

Chân sau nghĩa là que đo nằm ở mặt lưng, dùng khi lắp âm vào bảng điều khiển hoặc thành thiết bị mà mặt số vẫn hướng ra ngoài cho người vận hành đọc. Kim cơ, không cần nguồn điện nên không có chuyện mất tín hiệu giữa chừng.

Mặt 52 mmChân sau · que 47 mm5 dải nhiệt±1,0%

Năm dải nhiệt−50 đến 350°C±50 · 100 · 150 · 250 · 350°C

Độ chính xác±1,0%Cao hơn mức phổ thông ±1,6%

Que đo47 mmNgắn, hợp đường ống nhỏ và thành mỏng

Thông số kỹ thuật

Số liệu đồng hồ đo nhiệt độ HV mặt 52 chân sau theo catalogue hãng. Ren NPT là chuẩn ren côn Mỹ, khác với ren PT theo chuẩn ren quốc tế.

Thông số đồng hồ đo nhiệt độ HV mặt 52 chân sau
Đường kính mặt	52 mm
Kiểu kết nối	Chân sau — que đo nằm ở mặt lưng
Chiều dài que đo	47 mm
Quy cách ren	Ren ngoài 13 mm (1/4″ NPT)
Độ chính xác	±1,0%
Các dải nhiệt	±50 · 100 · 150 · 250 · 350°C
Vật liệu vỏ	Sắt
Vật liệu que đo	Inox 304 — chống gỉ, tiếp xúc trực tiếp môi chất
Đơn vị hiển thị	Độ C hoặc độ F trên mặt số
Môi chất đo được	Nước, hơi, khí nóng, gas, chất lỏng
Kiểu hiển thị	Kim cơ, không cần nguồn điện
Hãng · xuất xứ	HV · Đài Loan

Năm dải nhiệt — chi tiết thang đo
Dải	Thang đo đầy đủ
±50°C	−50°C đến 50°C — có vùng âm
100°C	0°C đến 100°C
150°C	0°C đến 150°C
250°C	0°C đến 250°C
350°C	0°C đến 350°C

Dùng ở đâu

Ba nơi cỡ 52 chân sau hợp hơn các cỡ khác.

Bảng điều khiển, tủ thiết bị

Que đo ở mặt lưng nên đồng hồ lắp âm vào mặt bảng, chỉ mặt số nhô ra. Người vận hành đọc từ phía trước mà không vướng que đo.

Lò hơi, nồi nấu, công nghiệp thực phẩm

Que đo inox 304 tiếp xúc trực tiếp môi chất, chống gỉ tốt. Dải ±50 phù hợp công nghiệp điện lạnh, dải 250 và 350 cho lò hơi và lò nướng.

Đường ống nhỏ, thành mỏng

Que đo chỉ 47 mm nên không cần đường ống lớn. Với đường ống nhỏ hoặc bồn thành mỏng, que dài sẽ chạm thành bên kia — cỡ này vừa đủ.

So sánh các mã đo nhiệt đang bán

Chọn theo vị trí lắp và khoảng cách người vận hành cần đọc.

Các thiết bị đo nhiệt độ đang bán
Loại	Mặt	Kiểu chân	Hợp với
Nhiệt độ mặt 52 chân sau (trang này)	52 mm	Chân sau, que 47 mm	Bảng điều khiển, tủ, ống nhỏ
Nhiệt độ mặt 75 chân đứng	75 mm	Chân đứng	Lắp thẳng lên đường ống
Nhiệt độ mặt 100 chân đứng	100 mm	Chân đứng	Mặt lớn, đọc rõ từ xa
Nhiệt độ dây 3m mặt 100	100 mm	Dây 3 m	Đầu dò xa chỗ đọc
Nhiệt kế thuỷ ngân chân sau	Cột thuỷ ngân	Chân sau, que 100 mm	Đọc chính xác, que dài hơn

Chú ý cỡ ren khác chuẩn: mã này dùng ren 1/4″ NPT (chuẩn Mỹ), trong khi phần lớn đồng hồ áp suất dùng ren 1/4″ PT (chuẩn Nhật). Hai chuẩn cùng đường kính nhưng góc ren khác nhau, vặn lẫn được vài vòng rồi kẹt và không kín. Kiểm tra chuẩn ren chỗ lắp trước khi đặt, hoặc chụp gửi Zalo để bên mình xem giúp.

Không rõ chỗ lắp dùng chuẩn ren nào?

Gọi 0938 101 806 để được tư vấn

Chọn dải nhiệt cho đúng

Nhiệt độ làm việc thường xuyên nên nằm khoảng giữa thang, tránh sát vạch cuối.

Dải	Nhiệt làm việc hợp lý	Ứng dụng điển hình
±50°C	−30 đến 40°C	Kho lạnh, điều hoà, nước làm mát
100°C	20 đến 75°C	Nước nóng, bể rửa, hơi áp thấp
150°C	40 đến 110°C	Dầu tải nhiệt, nồi hơi nhỏ, sấy thực phẩm
250°C	60 đến 190°C	Máy ép nhựa, khuôn đúc, lò sấy
350°C	100 đến 270°C	Lò nướng công nghiệp, dầu truyền nhiệt cao

Ví dụ: hệ chạy thường xuyên ở 100°C thì chọn dải 150°C chứ không chọn dải 100°C — kim không phải làm việc sát đỉnh thang, đọc chính xác và bền hơn.

Lắp đặt & lưu ý ren NPT

Bốn việc cần làm đúng.

Xác nhận chỗ lắp dùng ren NPT hay PT trước khi đặt hàng. Sai chuẩn thì vặn không kín, rò môi chất.
Kiểm tra que đo 47 mm có ngập hẳn trong môi chất không. Với bồn hoặc ống thành dày, trừ phần chiều dày thành khi tính độ ngập.
Quấn băng tan vào ren, vặn vào cổng lắp. Dùng mỏ lết kẹp phần ren, không xoay thân đồng hồ.
Đặt mặt số hướng về phía người vận hành thường đứng. Chạy thử và đối chiếu với thiết bị đo khác nếu có.

Sai lầm hay gặp: que đo không ngập đủ trong môi chất. Phần que hở ra ngoài bị không khí làm mát, số đọc thấp hơn nhiệt độ thực. Với que 47 mm thì cần cổng lắp sao cho ít nhất 2/3 chiều dài que nằm trong lưu chất.

Câu hỏi thường gặp

Đồng hồ đo nhiệt độ mặt 52 có mấy dải?

Có năm dải: ±50, 100, 150, 250 và 350 độ C. Riêng dải ±50 đo được cả vùng âm từ −50 đến 50 độ C, phù hợp kho lạnh và hệ điều hoà. Bốn dải còn lại bắt đầu từ 0 độ C.

Ren 1/4 inch NPT có lắp vừa ren PT không?

Không lắp tốt. NPT là chuẩn ren côn Mỹ, PT là chuẩn Nhật, tuy cùng đường kính nhưng góc ren khác nhau. Vặn lẫn được vài vòng rồi kẹt và không kín, dễ rò môi chất. Cần đầu chuyển hoặc chọn đúng chuẩn ren của chỗ lắp.

Chân sau khác chân đứng ở điểm nào?

Chân sau có que đo nằm ở mặt lưng, dùng khi lắp âm vào bảng điều khiển hoặc thành thiết bị, mặt số hướng ra ngoài. Chân đứng có que đo phía dưới thân, vặn thẳng lên đường ống nằm ngang. Xem vị trí cổng lắp sẵn có để chọn đúng kiểu.

Que đo 47 mm có đủ dài không?

Đủ cho đường ống nhỏ và bồn thành mỏng. Que phải ngập ít nhất 2/3 chiều dài trong môi chất thì số mới chính xác. Nếu đường ống lớn hoặc bồn sâu, nên chọn mã có que dài hơn như nhiệt kế thuỷ ngân que 100 mm hoặc loại dây 3 m.

Độ chính xác ±1,0% nghĩa là gì?

Sai số tối đa bằng 1,0% của thang đo cực đại. Ví dụ đồng hồ dải 150 độ C thì sai số cho phép khoảng 1,5 độ C ở bất kỳ vị trí nào trên thang. Mức này cao hơn chuẩn phổ thông ±1,6% của nhiều đồng hồ công nghiệp khác.
