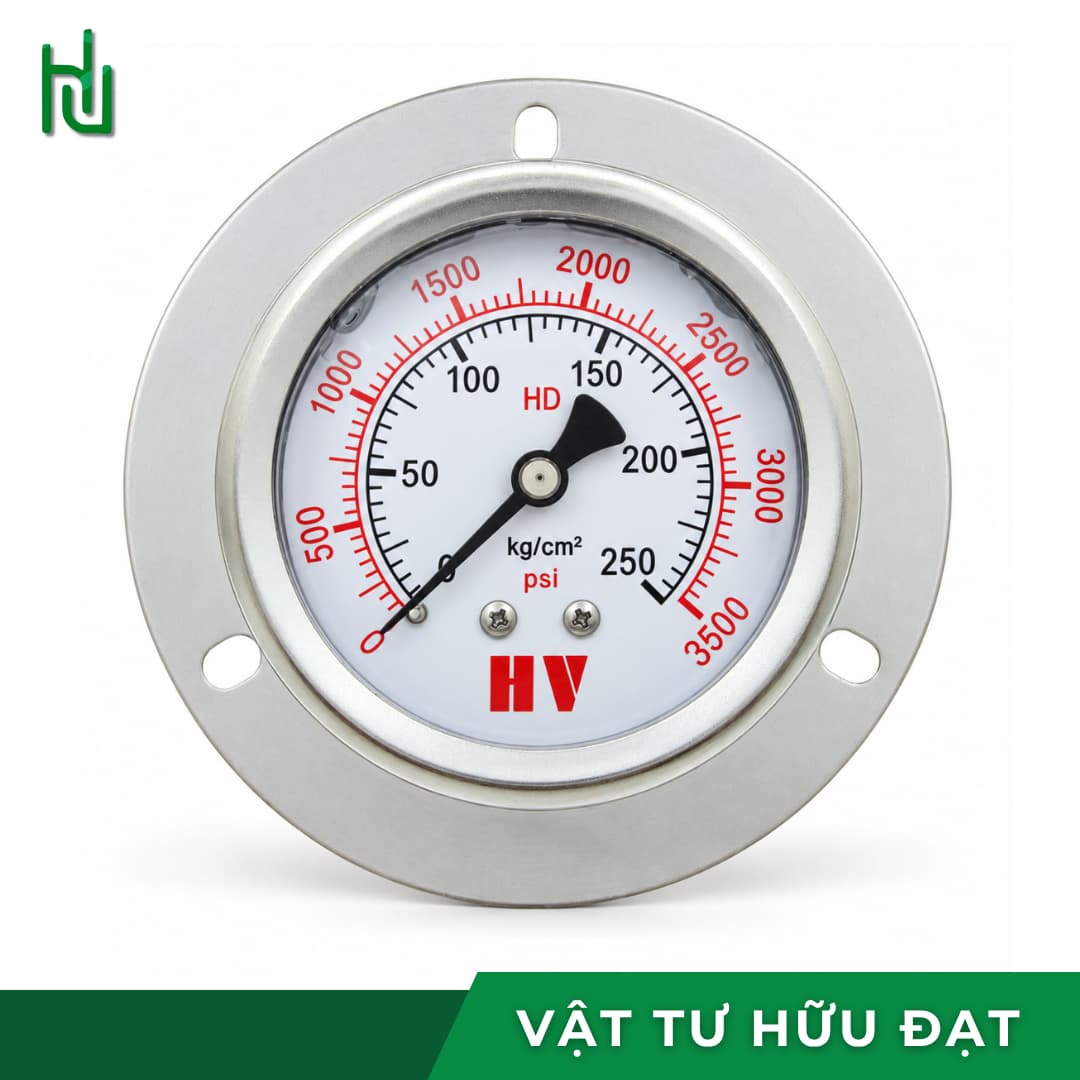

Đồng hồ áp suất dầu HV mặt 100 chân sau có vành, vỏ inox 304

Mặt số đồng hồ thủy lực HV 100mm dải 0 đến 250 kgf/cm² có dầu glycerin

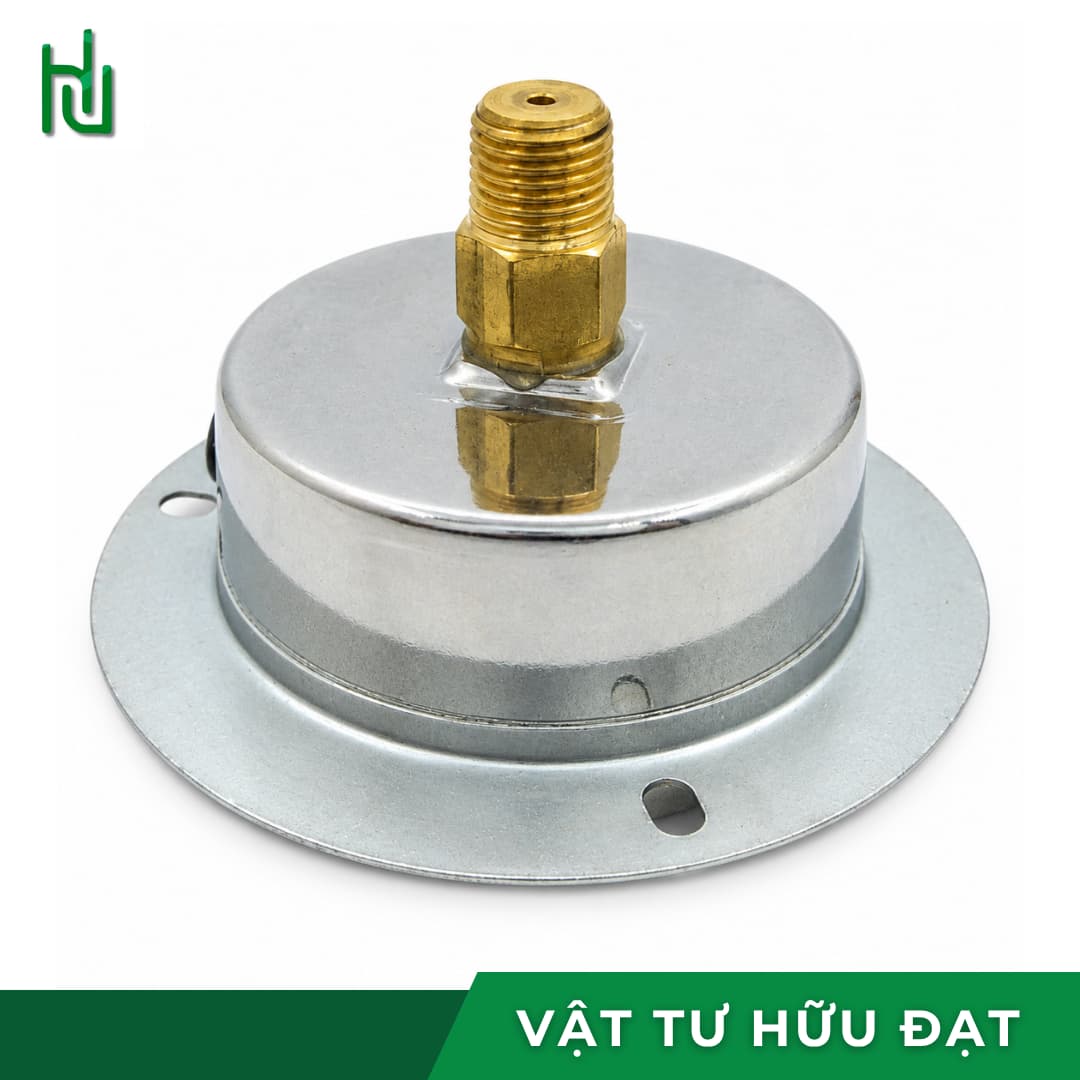

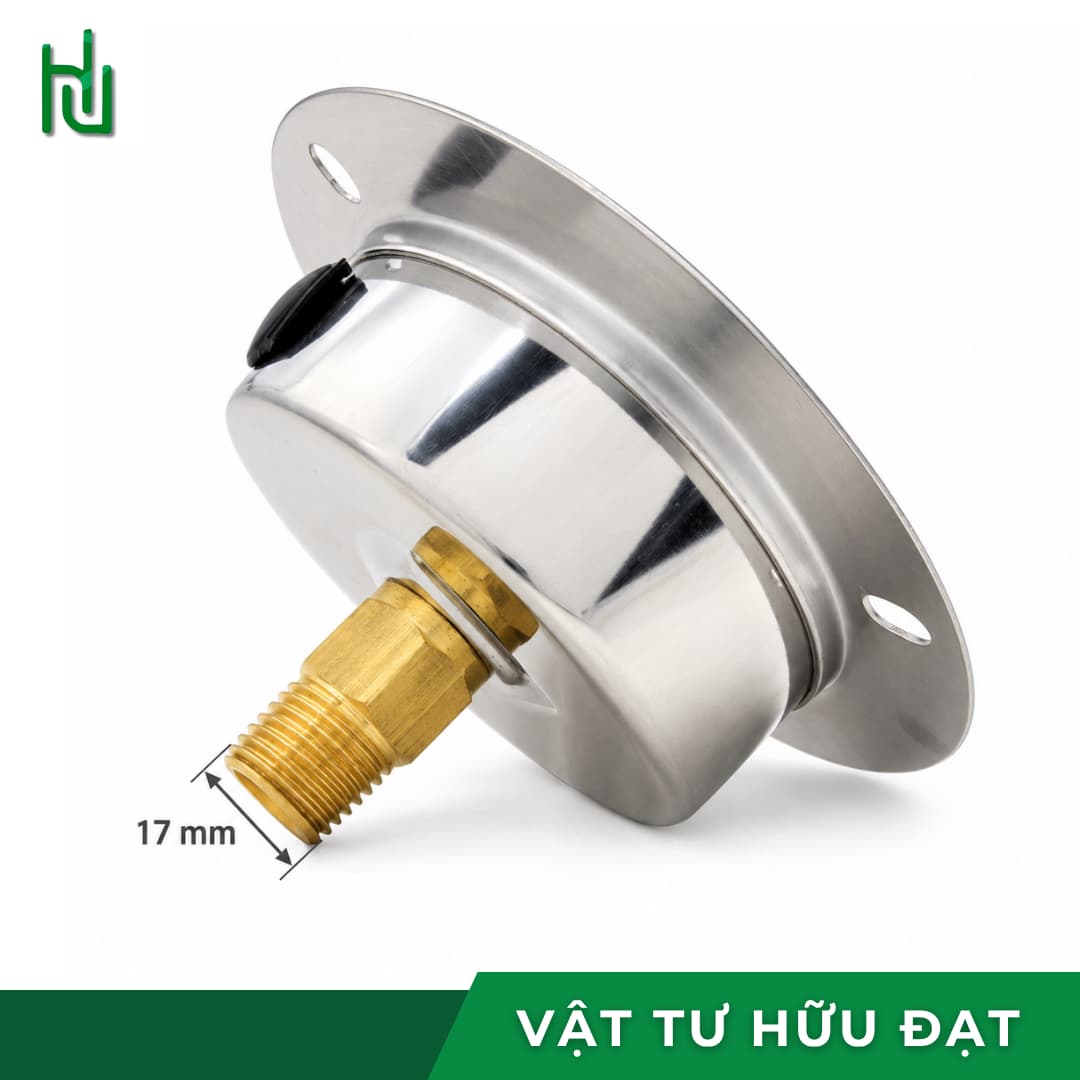

Chân ren đồng 17mm ở mặt lưng đồng hồ áp suất dầu HV mặt 100

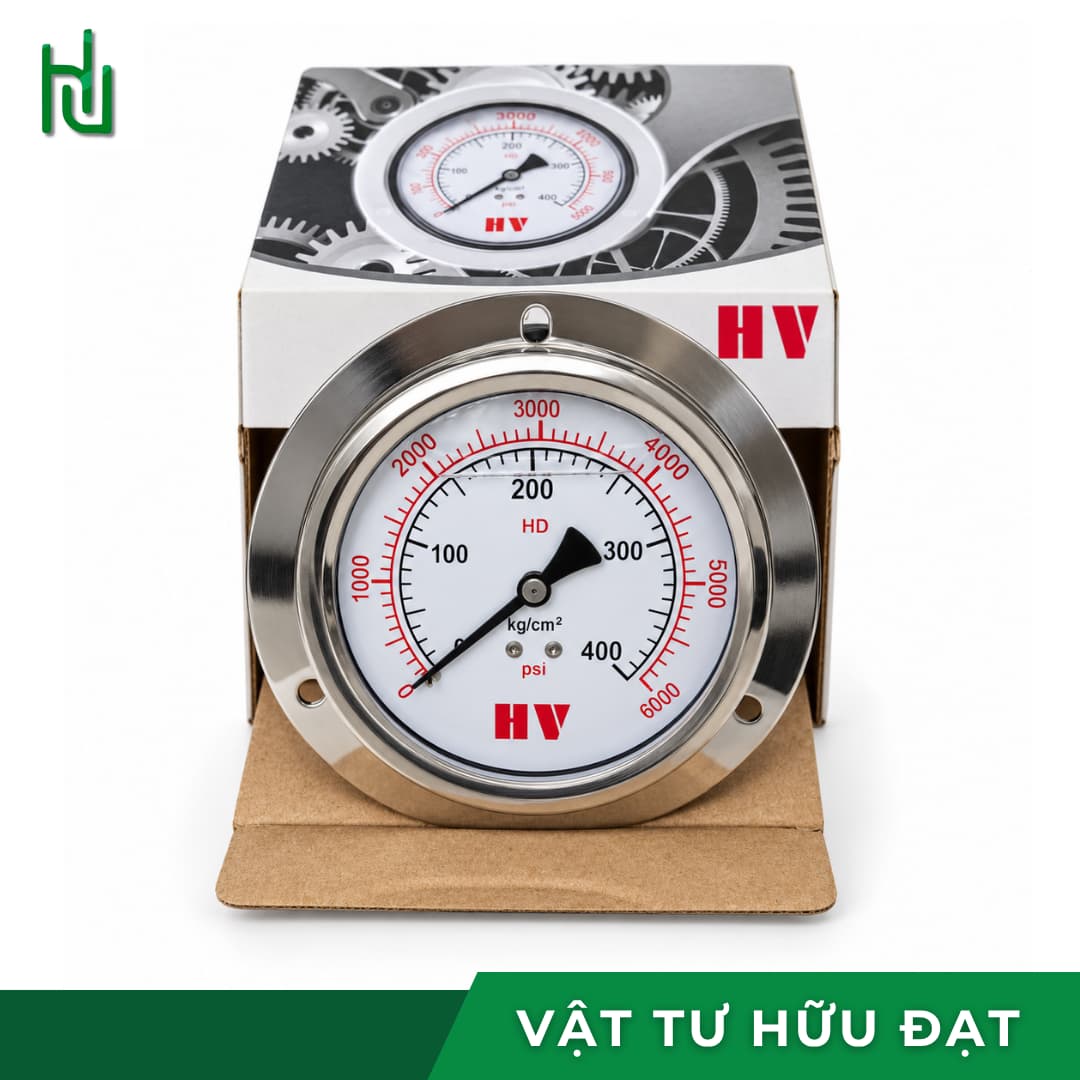

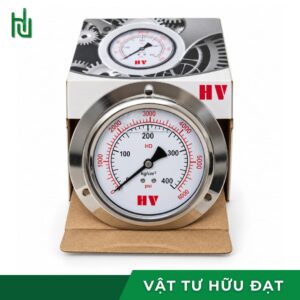

Vành bắt vít gắn âm mặt trạm của đồng hồ áp suất dầu HV chân sau

Đồng hồ đo áp suất dầu HV mặt 100 chân sau

Name: Đồng hồ áp suất dầu HV mặt 100 chân sau | Hữu Đạt
SKU: HD-DHAP-DAU-100-S
Price: 360000 VND
Availability: InStock

360.000 ₫

Thương hiệu HV (Đài Loan)Kiểu Đổ dầu, chân sau có vànhMặt 100 mm

Dải đo250 · 400 kg/cm²

Ren kết nối17 mm (3/8″ PT)

Cấp chính xác±1,6% · EN 837-1

VỏInox 304 dày 0,8 mm

Giá lựa chọnChọn dải đo để xem giá

Gọi báo giá 0938 101 806 Nhắn Zalo

Báo giúp áp làm việc và áp van an toàn để bên mình chọn đúng dải.

Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc

Description

Đồng hồ đo áp suất có dầu · HV

Đồng hồ áp suất dầu HV mặt 100 chân sau — dải 250 và 400 kg cho thủy lực áp cao

Đồng hồ áp suất dầu HV mặt 100 chân sau — thợ quen gọi là đồng hồ thủy lực, đồng hồ đổ dầu gắn mặt tủ, tiếng Anh là panel mount liquid filled gauge — chuyên cho hệ thống áp rất cao. Chỉ có hai dải 0–250 và 0–400 kgf/cm², mặt 100 mm có vành bắt vít, chân ren 17 mm (3/8″ PT) ở mặt lưng, cấp chính xác ±1,6% theo EN 837-1.

Chân sau có vành là để gắn âm lên mặt trạm thủy lực, bảng điều khiển máy ép hay tủ máy, mặt số nằm phẳng với bề mặt cho người đứng vận hành đọc ngay. Dầu glycerin bên trong giữ kim đi êm dù bơm và van đóng mở liên tục.

Dải 250 · 400 kg/cm²Chân sau có vànhRen 17 mm · 3/8″ PTEN 837-1 · ±1,6%

Dải đo250 · 400 kg/cm²Chỉ hai dải, đều thuộc vùng áp cao

Kiểu lắpChân sau có vànhGắn âm mặt trạm, bảng điều khiển

Vật liệuInox 304 dày 0,8 mmChân ren bằng đồng

Thông số kỹ thuật

Thông số đồng hồ áp suất dầu HV mặt 100 chân sau theo catalogue hãng, sản xuất theo tiêu chuẩn Châu Âu EN 837-1.

Thông số đồng hồ áp suất dầu HV mặt 100 chân sau
Kích thước mặt	100 mm (4″)
Kiểu kết nối	Chân sau, mặt có vành bắt vít
Quy cách ren	Ren ngoài 17 mm (3/8″ PT)
Dải đo	0 – 250 kgf/cm² · 0 – 400 kgf/cm²
Vật liệu vỏ	Inox 304, dày 0,8 mm
Vật liệu chân ren	Đồng
Mặt kính	Nhựa cao cấp
Dầu bên trong	Glycerin, có nút silicon để thay dầu
Cấp chính xác	±1,6% (KL 1.6)
Tiêu chuẩn	EN 837-1 (Châu Âu)
Nhiệt độ làm việc	−20 đến 60°C
Đơn vị hiển thị	psi và kgf/cm²
Môi chất	Hơi, nước, dầu — không dùng cho môi chất nhớt đặc, dễ kết tinh
Hãng · công nghệ	HV · Đài Loan

Dùng ở đâu

Ba chỗ cần đúng mã này: áp rất cao, rung nhiều, và cần gắn phẳng lên mặt máy.

Trạm nguồn thủy lực

Gắn trên mặt trạm, ngay cạnh van an toàn, để người vận hành chỉnh van mà nhìn được áp ngay trước mặt. Dải 250 và 400 phủ được phần lớn trạm thủy lực công nghiệp.

Máy ép thủy lực, máy chấn, máy đột

Áp tăng vọt mỗi lần ép rồi xả về. Dầu glycerin làm kim không giật theo từng nhịp, đọc được áp ép thật khi máy đang chạy.

Hệ thủy lực tàu, xe cẩu, máy công trình

Vỏ inox chịu ẩm mặn và rung động. Gắn âm vào bảng điều khiển nên ít bị va đập hơn loại chân đứng thò ra ngoài.

Chọn đúng mã đồng hồ dầu HV

Dòng đồng hồ dầu HV có nhiều mã. Chọn theo ba điều: áp làm việc, kiểu lắp và môi chất.

Các mã đồng hồ áp suất dầu HV
Mã	Mặt · ren	Kiểu lắp	Dải đo	Hợp với
Dầu mặt 100 chân sau (trang này)	100 mm · 17 mm	Chân sau có vành	250 · 400 kg	Thủy lực áp cao, gắn mặt trạm
Dầu mặt 100 chân đứng	100 mm · 17 mm	Chân đứng	12 dải, 7 – 700 kg	Lắp thẳng lên ống, dải rộng
Dầu mặt 63 chân sau	63 mm · 13 mm	Chân sau có vành	11 dải, 7 – 700 kg	Gắn mặt tủ, chỗ chật
HV mặt 100 chân inox	100 mm · 21 mm	Chân đứng	17 dải theo bar	Hoá chất, xăng dầu

Hệ chạy dưới 100 kg thì không nên dùng mã này. Kim sẽ nằm ở khoảng đầu thang, mỗi vạch chia cách nhau nhiều kg nên đọc không chính xác. Trường hợp đó chọn mã chân sau mặt 63 hoặc chân đứng mặt 100 — có đủ dải nhỏ hơn.

Không chắc hệ của mình cần dải nào?

Gọi 0938 101 806 để được tư vấn

250 hay 400 kg

Nguyên tắc chung: áp làm việc thường xuyên nên bằng khoảng 70% thang cực đại. Nhưng ở áp cao còn phải tính thêm áp van an toàn.

Áp làm việc thường xuyên	Dải nên chọn	Ghi chú
Dưới 100 kg/cm²	Không dùng mã này	Chọn mã có dải thấp hơn
100 – 175 kg/cm²	250 kg	Trạm thủy lực phổ thông, máy ép vừa
175 – 280 kg/cm²	400 kg	Máy ép lớn, kích thủy lực, hệ áp cao
Trên 280 kg/cm²	Cần dải lớn hơn	Tham khảo mã chân đứng dải 700 kg

Kiểm tra thêm một điều: áp cài của van an toàn phải thấp hơn thang đồng hồ. Ví dụ hệ làm việc 160 kg nhưng van an toàn cài 260 kg thì mỗi lần van xả, đồng hồ 250 kg bị ép quá thang — nên chọn luôn dải 400.

Lắp an toàn ở áp cao

Ở 250 – 400 kg/cm², một sai sót nhỏ khi lắp cũng nguy hiểm.

Tắt bơm và xả hết áp trong nhánh sẽ lắp đồng hồ. Kiểm tra lại bằng cách mở nhẹ một khớp xả — không còn dầu phụt ra mới làm tiếp.
Nên lắp một van khoá kim hoặc van giảm chấn trước đồng hồ. Van khoá cho phép cô lập để thay đồng hồ mà không phải xả cả hệ; van giảm chấn làm dịu các cú đập áp lúc van đóng mở.
Bắt vành vào mặt trạm cho chắc, rồi mới nối ống vào chân ren 17 mm ở mặt lưng. Quấn băng tan, siết bằng cờ lê ở phần lục giác — không xoay thân đồng hồ.
Khởi động bơm ở áp thấp trước, kiểm tra rò ở chân ren rồi mới tăng dần lên áp làm việc.

Không bao giờ tháo đồng hồ khi hệ còn áp. Dầu thủy lực ở vài trăm kg/cm² phụt ra thành tia rất mảnh, có thể đâm xuyên qua da. Đồng hồ ngả vàng dầu thì mở nút silicon phía sau để thay dầu glycerin, nhưng cũng chỉ làm khi đã xả áp.

Câu hỏi thường gặp

Đồng hồ dầu HV mặt 100 chân sau có những dải nào?

Chỉ có hai dải: 0 đến 250 kgf/cm² và 0 đến 400 kgf/cm², đều thuộc vùng áp cao dành cho thủy lực. Hệ chạy dưới 100 kg/cm² nên chọn mã khác có dải nhỏ hơn, vì kim sẽ nằm ở đầu thang và đọc không chính xác.

Chân sau có vành dùng để làm gì?

Vành là mặt bích tròn quanh mặt đồng hồ, có lỗ bắt vít để gắn âm lên mặt trạm thủy lực, bảng điều khiển hay tủ máy. Chân ren nằm ở mặt lưng nên ống dầu đi phía sau, mặt số nằm phẳng với bề mặt, người vận hành đọc trực tiếp.

Chọn 250 hay 400 kg thế nào?

Áp làm việc thường xuyên từ 100 đến 175 kg/cm² chọn dải 250, từ 175 đến 280 kg/cm² chọn dải 400. Đồng thời áp cài van an toàn phải thấp hơn thang đồng hồ, nếu van cài cao hơn 250 thì chọn luôn dải 400 để đồng hồ không bị ép quá thang mỗi lần van xả.

Có cần lắp thêm van khoá trước đồng hồ không?

Nên có. Van khoá kim cho phép cô lập đồng hồ để thay hoặc thay dầu mà không phải xả cả hệ thủy lực. Nếu máy có nhiều cú đập áp mạnh, thêm van giảm chấn để kéo dài tuổi thọ bộ phận đo bên trong.

Dùng được cho hoá chất hoặc xăng dầu không?

Không nên. Chân ren và bộ phận bên trong có đồng thau, môi chất ăn mòn đồng hoặc quá nhớt, dễ kết tinh sẽ làm hỏng. Với hoá chất và hoá dầu, chọn dòng HV chân inox làm hoàn toàn bằng SS304 và SS316.
