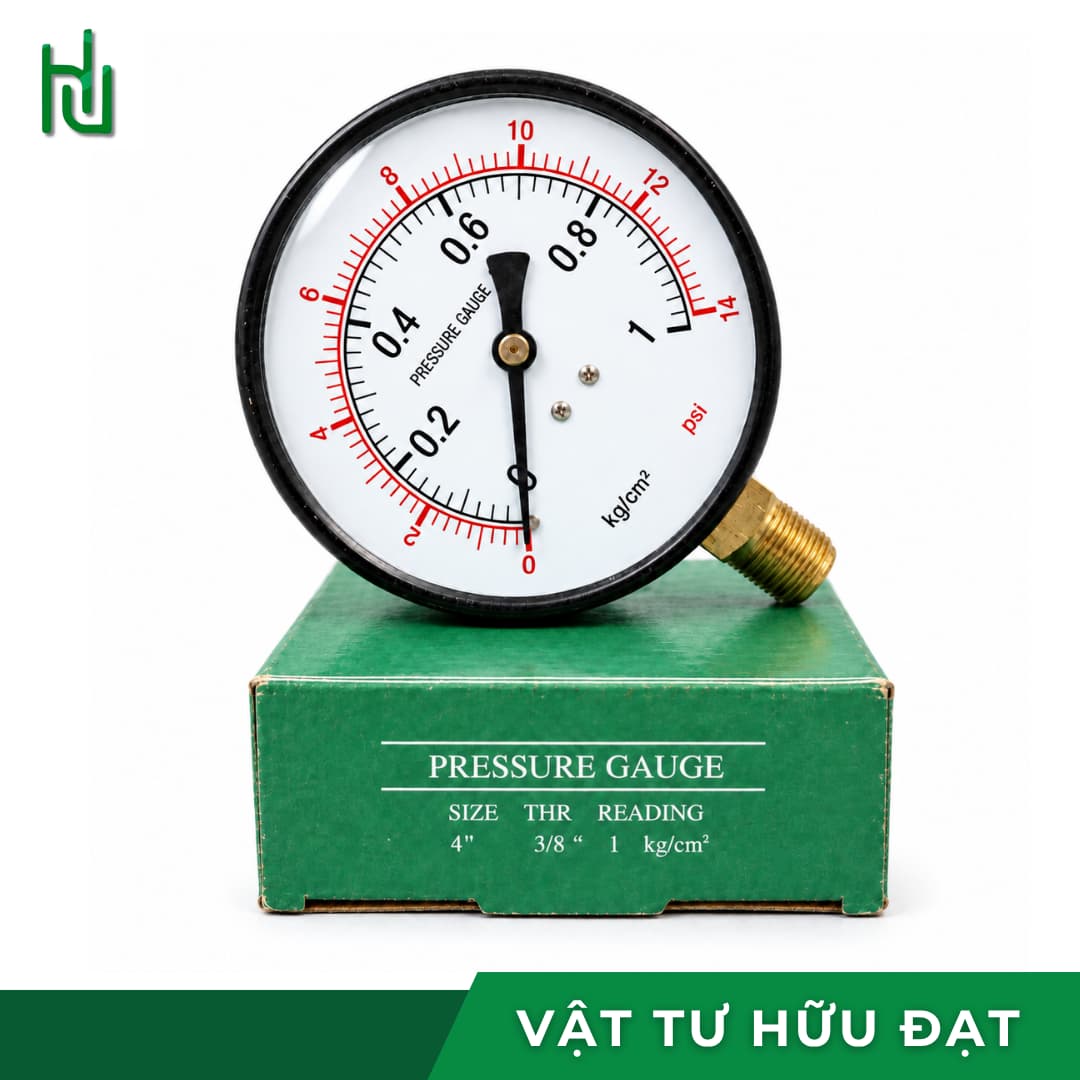

Đồng hồ đo áp suất hơi mặt 100 chân đứng KK Gauges, ren 17mm

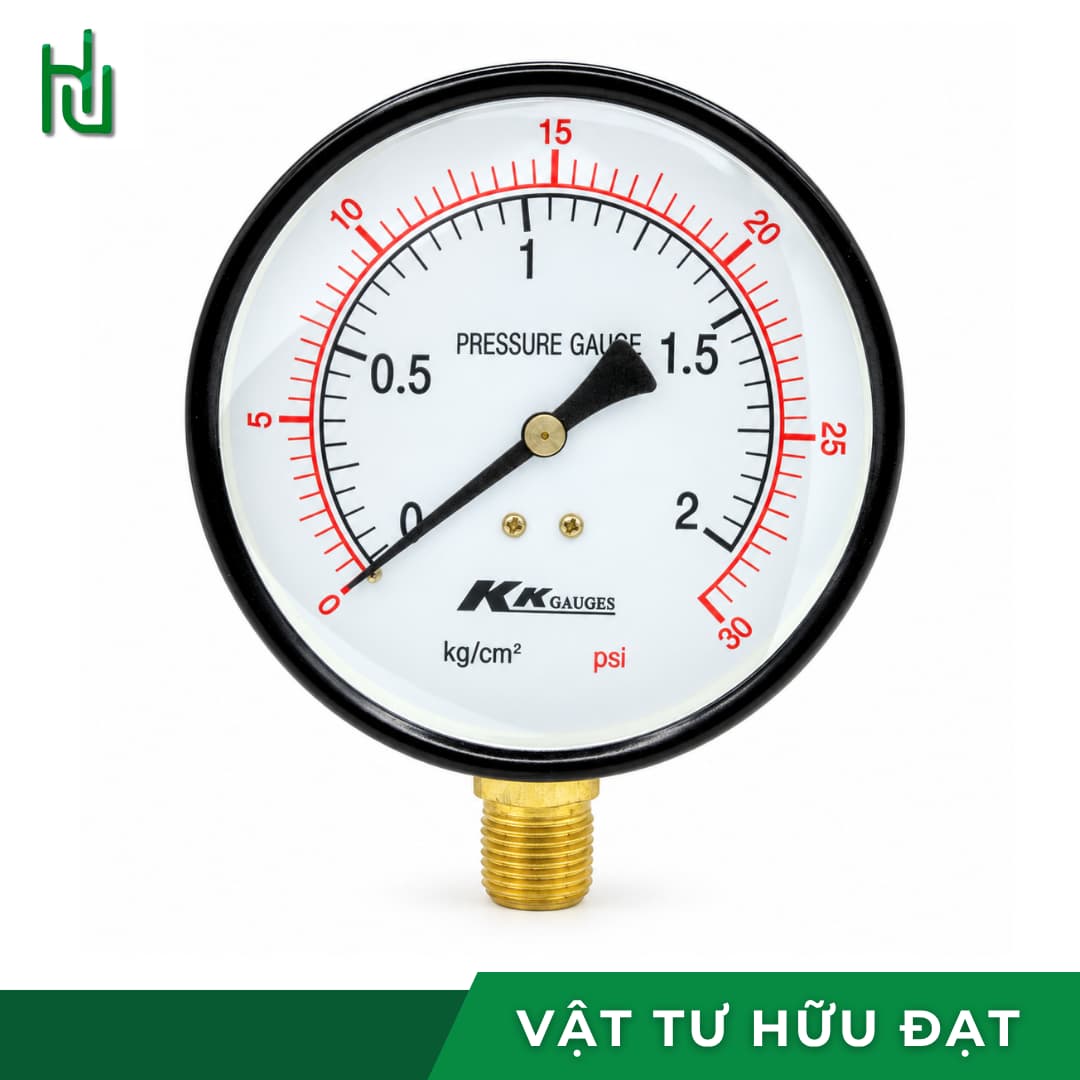

Mặt số đồng hồ áp suất hơi 100mm chia vạch kg/cm² và psi

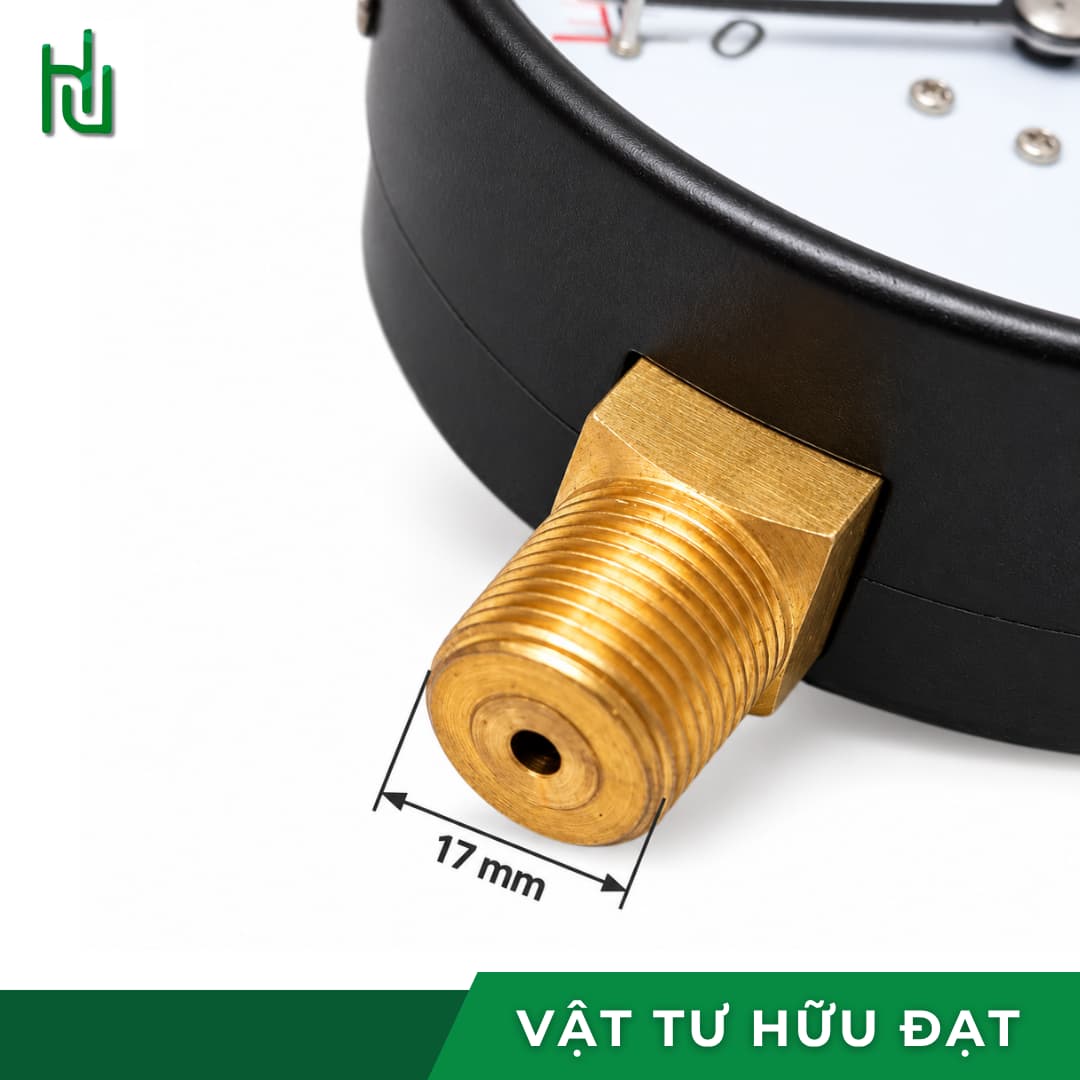

Chân ren đồng 17mm 3/8 inch PT của đồng hồ áp suất mặt 100

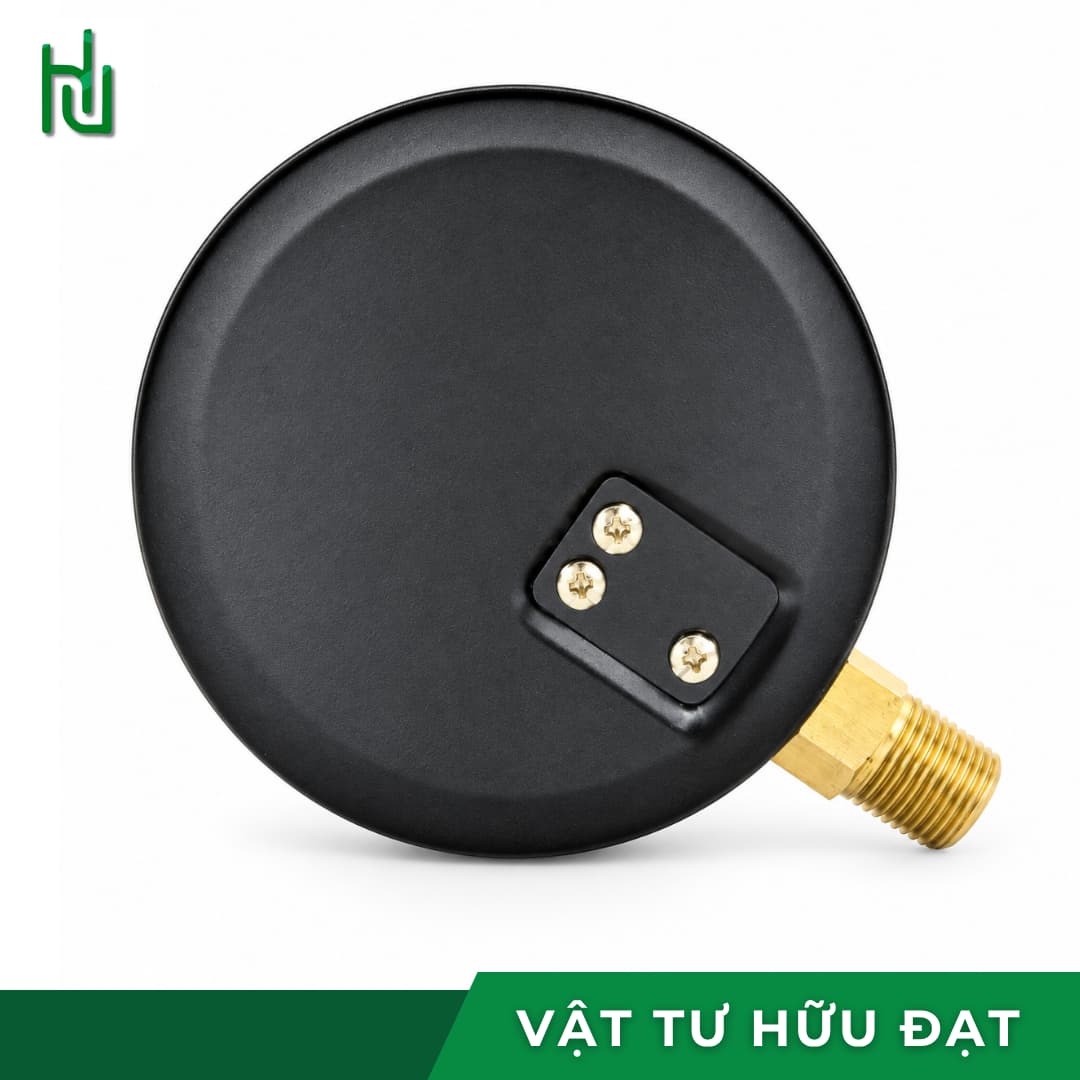

Đồng hồ áp suất hơi mặt 100 nhìn nghiêng, vỏ thép chống ăn mòn

Đồng hồ đo áp suất hơi mặt 100 chân đứng

Name: Đồng hồ đo áp suất hơi mặt 100 chân đứng hiệu KK | Hữu Đạt
SKU: HD-DHAP-HOI-100-D
Price: 140000 VND
Availability: InStock

140.000 ₫

Thương hiệu KK Gauges (Đài Loan)Kiểu Chân đứng, bản khôMặt 100 mm

Ren kết nối17 mm (3/8″ PT)

Chịu nhiệt180°C

Số dải đo12 lựa chọn

Vật liệuThép · ruột đồng

Gọi báo giá 0938 101 806 Nhắn Zalo

Báo giúp áp làm việc và nhiệt độ môi chất để bên mình tư vấn đúng dải.

Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc

Description

Đồng hồ đo áp suất · KK Gauges

Đồng hồ đo áp suất hơi mặt 100 chân đứng — chịu nhiệt 180°C, 12 dải

Đồng hồ đo áp suất hơi mặt 100 chân đứng — còn gọi là đồng hồ áp lực, đồng hồ đo áp suất khí nén, tiếng Anh là pressure gauge — đo áp suất nước, hơi, khí và dầu trong đường ống hoặc thiết bị. Mặt 100 mm, ren ngoài 17 mm (3/8″ PT), chịu nhiệt tối đa 180°C.

Mặt 100 mm đọc rõ ở khoảng cách vài mét, hợp nhà xưởng và trạm bơm nơi người vận hành đi tuần chứ không đứng sát máy. Ngưỡng nhiệt 180°C cho phép lắp trực tiếp ở đường ống hơi nóng mà không cần thêm phụ kiện hạ nhiệt.

Mặt 100 mmRen 17 mm · 3/8″ PTChịu nhiệt 180°C12 dải đo

Chịu nhiệt tối đa180°CCao hơn nhiều mã cùng dòng chỉ 100°C

Ren kết nối17 mm (3/8″ PT)Cỡ trung, hợp đường ống công nghiệp

Số dải đo12 lựa chọnTừ hút chân không đến 50 kgf/cm²

Thông số kỹ thuật

Số liệu đồng hồ đo áp suất hơi mặt 100 theo catalogue KK Gauges. Quy đổi theo chuẩn đo lường quốc tế: 1 kgf/cm² = 0,98066 bar = 14,223 psi.

Thông số đồng hồ đo áp suất hơi mặt 100 chân đứng
Đường kính mặt	100 mm
Kiểu kết nối	Chân đứng — ren nằm phía dưới thân
Quy cách ren	Ren ngoài 17 mm (3/8″ PT)
Nhiệt độ tối đa	180°C (356°F)
Vật liệu vỏ	Thép, chống ăn mòn
Vật liệu ruột	Đồng
Mặt kính	Thuỷ tinh, trong suốt, không ố vàng theo thời gian
Đơn vị hiển thị	psi và kg/cm² trên cùng mặt số
Nguyên lý	Áp tác động lên màng, truyền qua bánh răng làm quay kim
Môi chất đo được	Nước, hơi, khí, dầu
Ứng dụng	Cơ khí, công nghiệp, nhà máy, xây dựng, máy bơm
Hãng · công nghệ	KK Gauges · Đài Loan

12 dải đo — chọn theo áp làm việc
Dải	Thang hiển thị
Hút chân không	Đo áp âm, dùng cho hệ chân không
1 Kg	0 – 1 kgf/cm²
2 Kg	0 – 2 kgf/cm²
3.5 Kg	0 – 3,5 kgf/cm²
5 Kg	0 – 5 kgf/cm²
7 Kg	0 – 7 kgf/cm²
10 Kg	0 – 10 kgf/cm²
15 Kg	0 – 15 kgf/cm²
20 Kg	0 – 20 kgf/cm²
25 Kg	0 – 25 kgf/cm²
35 Kg	0 – 35 kgf/cm²
50 Kg	0 – 50 kgf/cm²

Dùng ở đâu

Ba nơi mặt 100 hợp hơn các cỡ nhỏ.

Nồi hơi, đường ống hơi nóng

Ngưỡng nhiệt 180°C cho phép lắp trực tiếp ở nơi có hơi nóng. Mặt lớn giúp đọc được từ khoảng cách an toàn, không phải lại gần chỗ nóng.

Trạm bơm, hệ cấp nước công trình

Ren 17 mm là cỡ phổ thông của đường ống công nghiệp, lắp thẳng lên cổng ra của bơm hoặc bình áp mà không cần đầu chuyển.

Nhà xưởng cơ khí, hệ khí nén lớn

Người vận hành đi tuần đọc số từ xa vài mét. Dải đo trải từ hút chân không tới 50 kg nên một mã phủ được gần hết nhu cầu trong xưởng.

So sánh các cỡ mặt đang bán

Cùng hãng KK Gauges, khác cỡ mặt, cỡ ren và ngưỡng nhiệt.

Chọn theo vị trí lắp, cỡ ren và nhiệt độ môi chất
Loại	Mặt · Ren	Chịu nhiệt	Hợp với
Hơi mặt 38 chân sau	38 mm · 9.6 mm	100°C	Bộ lọc mini, chỗ rất chật
Hơi mặt 52 chân sau	52 mm · 13 mm	100°C	Gắn tủ, âm tường
Hơi mặt 63 chân đứng	63 mm · 13 mm	100°C	Đường ống nhỏ, đọc gần
Hơi mặt 100 chân đứng (trang này)	100 mm · 17 mm	180°C	Hơi nóng, đọc từ xa, ống lớn
Hơi mặt 150 chân đứng	150 mm · 21 mm	Theo mã	Nồi hơi lớn, đọc rất xa

Ba cỡ ren khác nhau trong cùng nhóm: mặt 38 dùng ren 9.6 mm (1/8″), mặt 52 và 63 dùng ren 13 mm (1/4″), mặt 100 dùng ren 17 mm (3/8″), mặt 150 dùng ren 21 mm (1/2″). Các cỡ này không lắp lẫn được. Đo lại cổng lắp trước khi đặt, hoặc chụp gửi Zalo để bên mình xem giúp.

Không rõ đường ống đang dùng ren cỡ nào?

Gọi 0938 101 806 để được tư vấn

Chọn dải đo cho đúng

Nguyên tắc: áp làm việc thực tế nên bằng khoảng 70% dải đo cực đại, không chọn sát mép trên.

Áp làm việc thực tế	Dải nên chọn	Ứng dụng điển hình
Áp âm, chân không	Hút chân không	Hệ hút chân không, bơm chân không
Dưới 1,4 Kg	2 Kg	Đường ống nước dân dụng
2,5 – 3,5 Kg	5 Kg	Máy bơm nước, hệ áp thấp
5 – 7 Kg	10 Kg	Máy nén khí thông dụng, nồi hơi nhỏ
10 – 14 Kg	20 Kg	Máy nén khí công nghiệp
17 – 25 Kg	35 Kg	Hệ áp cao, nồi hơi lớn
25 – 35 Kg	50 Kg	Thủy lực áp trung bình

Ví dụ cụ thể: hệ chạy thực tế 7 kg thì chọn đồng hồ dải 10 Kg, không chọn dải 7 Kg vì kim nằm sát vạch cuối, cũng không chọn dải 35 Kg vì kim ở đầu thang khó đọc chính xác.

Lắp đặt & bảo vệ

Bốn việc cần làm đúng.

Kiểm tra kim có nằm đúng vạch 0 khi chưa có áp. Nếu lệch sẵn từ đầu thì không nên lắp.
Kiểm tra độ rung ở vị trí lắp. Máy rung mạnh thì đặt đồng hồ ở vị trí xa hơn, hoặc chuyển sang loại có dầu giảm chấn.
Quấn cao su non hoặc keo vào chân ren 17 mm, vặn vào đường ống. Dùng mỏ lết kẹp phần ren, không xoay thân đồng hồ.
Nên lắp thêm van khoá trên đường ống để thuận tiện tháo lắp mà không phải xả cả hệ. Với hơi nóng, cân nhắc thêm ống siphon chứa nước.

Sai lầm hay gặp: vặn đồng hồ bằng cách cầm vỏ mà xoay. Lực xoắn truyền thẳng vào bộ truyền động bên trong, kim lệch vĩnh viễn dù đồng hồ vẫn còn mới. Luôn dùng mỏ lết kẹp phần lục giác dưới chân ren.

Câu hỏi thường gặp

Đồng hồ mặt 100 này có bao nhiêu dải đo?

Có 12 lựa chọn: hút chân không, 1, 2, 3.5, 5, 7, 10, 15, 20, 25, 35 và 50 kgf/cm². Chọn dải sao cho áp làm việc thực tế bằng khoảng 70% thang đo cực đại. Ví dụ hệ chạy 7 kg thì chọn dải 10 kg.

Ren 17 mm có lắp vừa ren 13 mm không?

Không. Ren 17 mm là cỡ 3/8 inch PT, còn ren 13 mm là 1/4 inch PT — hai cỡ khác nhau, không lắp lẫn được. Mã mặt 52 và 63 dùng ren 13 mm, mã mặt 100 này dùng ren 17 mm. Nếu cổng lắp khác cỡ thì cần đầu chuyển.

Chịu nhiệt 180°C có nghĩa là không cần ống siphon?

Với nhiệt độ dưới 180 độ C thì đồng hồ chịu được trực tiếp. Tuy vậy vẫn nên lắp ống siphon chứa nước khi môi chất là hơi bão hoà sát ngưỡng, không phải để đủ ngưỡng chịu nhiệt mà để giảm tác động nhiệt liên tục lên bộ truyền động bên trong.

Khác gì với mã mặt 63 chân đứng?

Khác ở ba điểm: mặt 100 thay vì 63 nên đọc rõ hơn từ xa; ren 17 mm thay vì 13 mm nên hợp đường ống lớn hơn; chịu nhiệt 180 độ C thay vì 100 độ C nên dùng được cho hơi nóng. Mã mặt 63 rẻ hơn và hợp chỗ chật.

Hệ có rung mạnh thì dùng được không?

Đây là loại bản khô, không có dầu giảm chấn, nên kim sẽ đập khi máy rung mạnh hoặc áp thay đổi đột ngột. Trường hợp đó nên lắp đồng hồ ở vị trí xa nguồn rung, hoặc chọn loại có dầu glycerin bên trong.
