Đồng hồ đo áp suất hơi mặt 63 chân đứng
Gọi báo giá 0938 101 806Nhắn Zalo
Báo giúp áp lực hệ thống để bên mình tư vấn đúng dải đo.
Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc
Đồng hồ đo áp suất · KK Gauges
Đồng hồ đo áp suất hơi mặt 63 chân đứng — 13 dải đo, chịu nhiệt 100°C

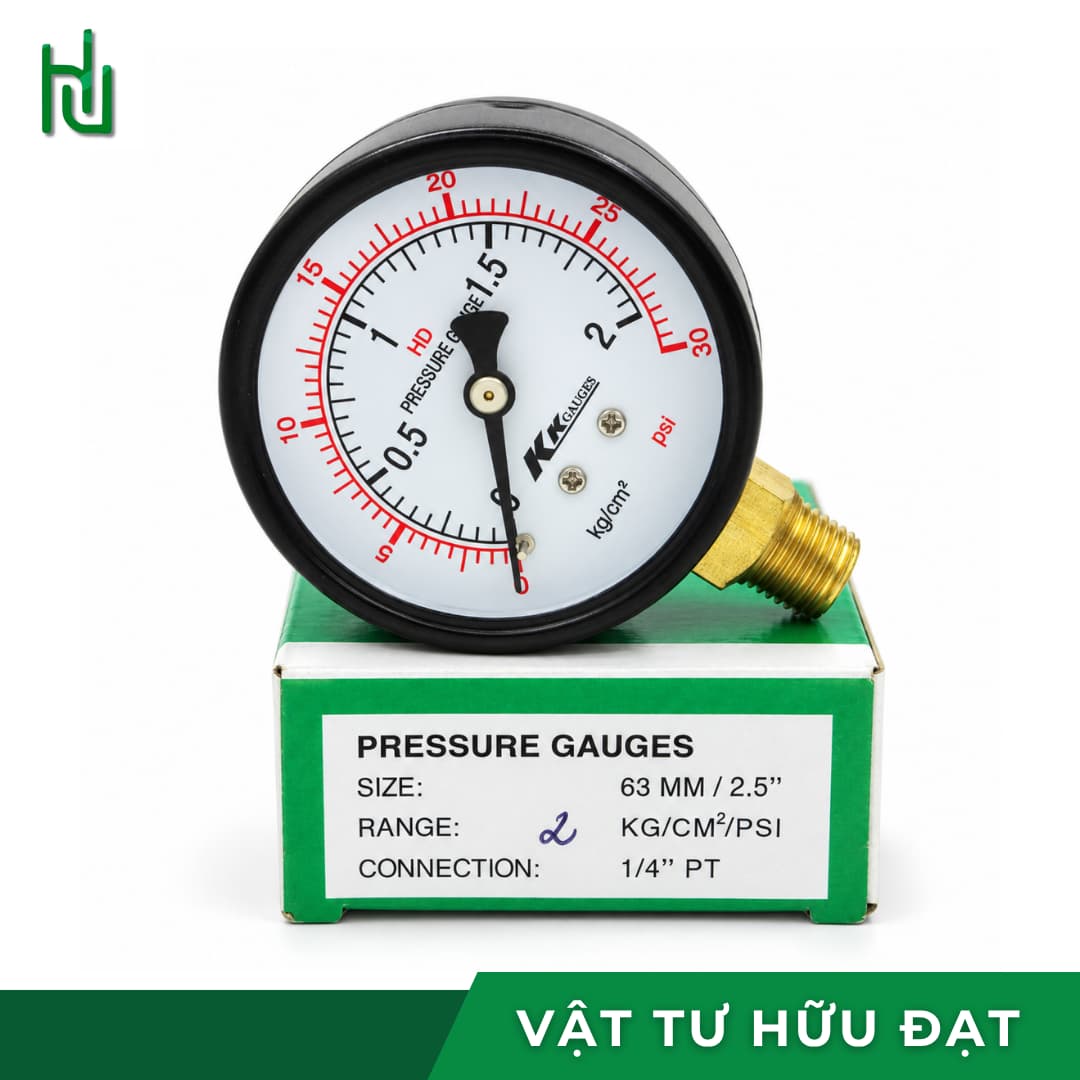

Đồng hồ đo áp suất hơi mặt 63 chân đứng — còn gọi là đồng hồ áp lực, đồng hồ đo áp suất khí nén, tiếng Anh là pressure gauge — đo áp suất nước, hơi, khí và dầu trong thiết bị hoặc đường ống. Mặt số 63 mm, chân ren nằm phía dưới lắp thẳng lên đường ống, ren kết nối 13 mm (1/4″ PT).
Có 13 dải đo để chọn, từ hút chân không đến 250 kg, đáp ứng gần hết nhu cầu đo áp trong công nghiệp. Hàng KK Gauges nhập từ Đài Loan, sản xuất theo tiêu chuẩn Nhật Bản, chịu nhiệt và chống ăn mòn tốt.
Mặt 63 mmChân đứngRen 13 mm · 1/4″ PTChịu nhiệt 100°C
01
Thông số kỹ thuật
Số liệu đồng hồ đo áp suất hơi mặt 63 chân đứng theo catalogue KK Gauges.
| Kích thước mặt đồng hồ | 63 mm |
|---|---|

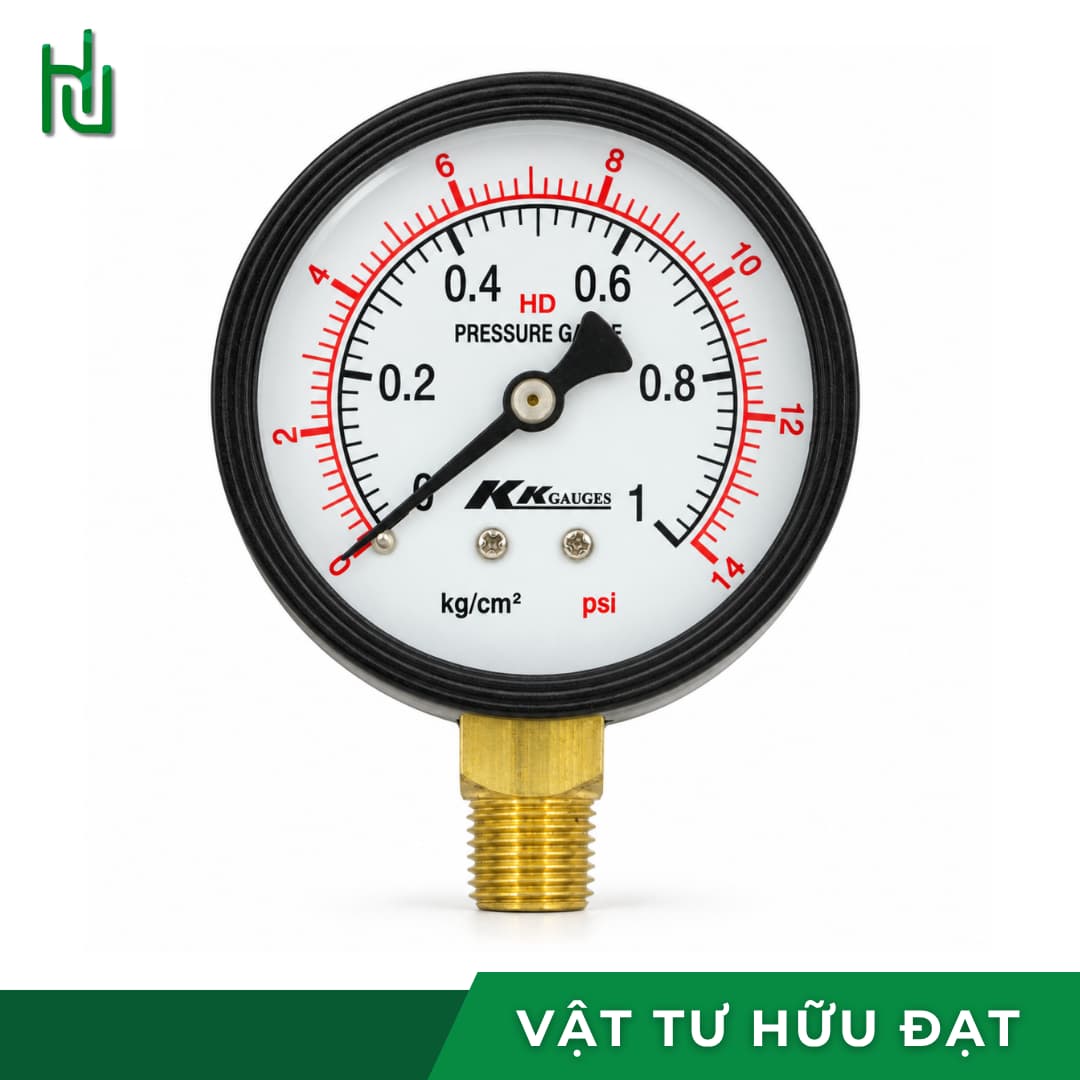

| Kiểu kết nối | Chân đứng — ren nằm phía dưới thân đồng hồ |
| Quy cách ren | Ren ngoài 13 mm (1/4″ PT) |
| Chịu nhiệt tối đa | 100°C |

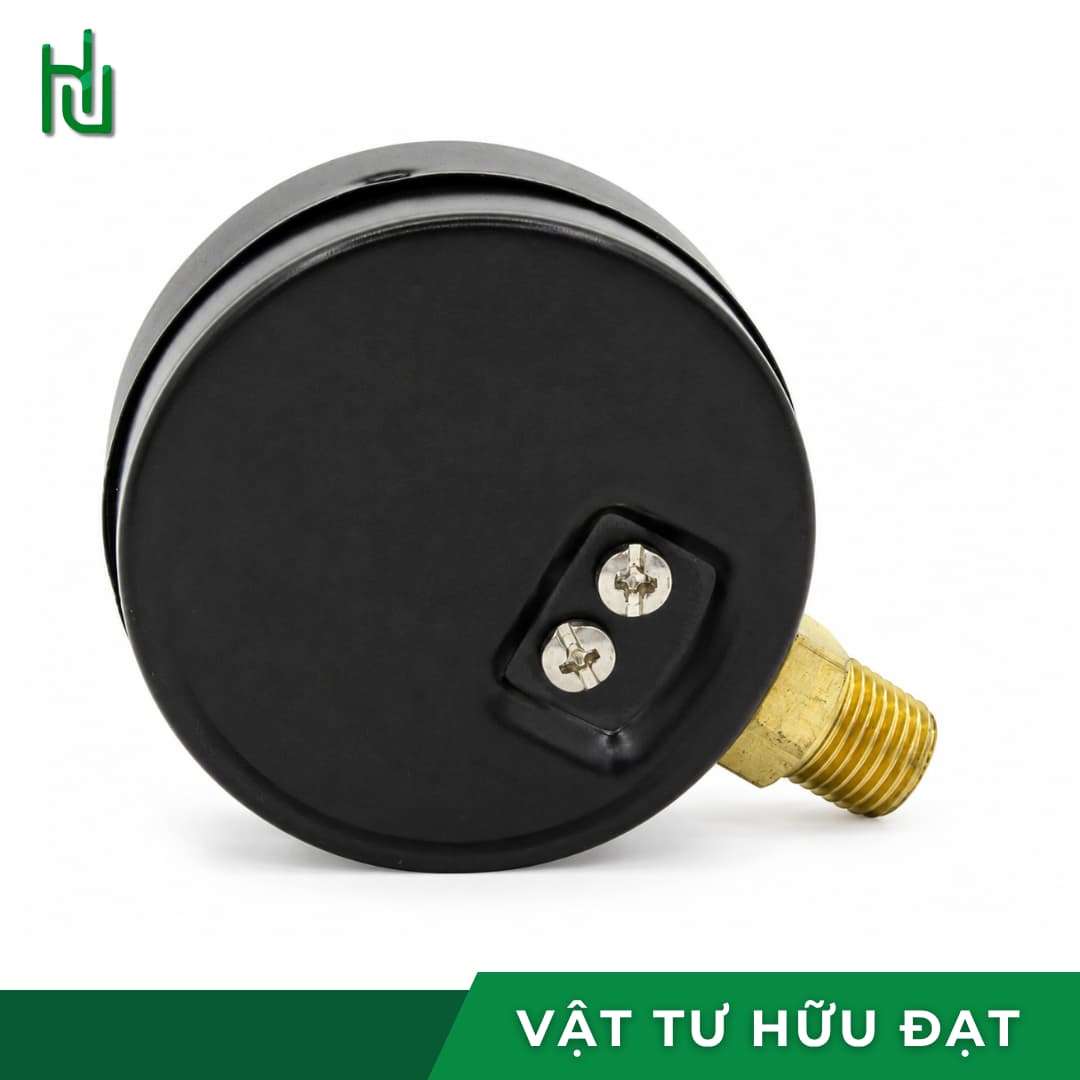

| Vật liệu vỏ | Thép, chống rỉ |

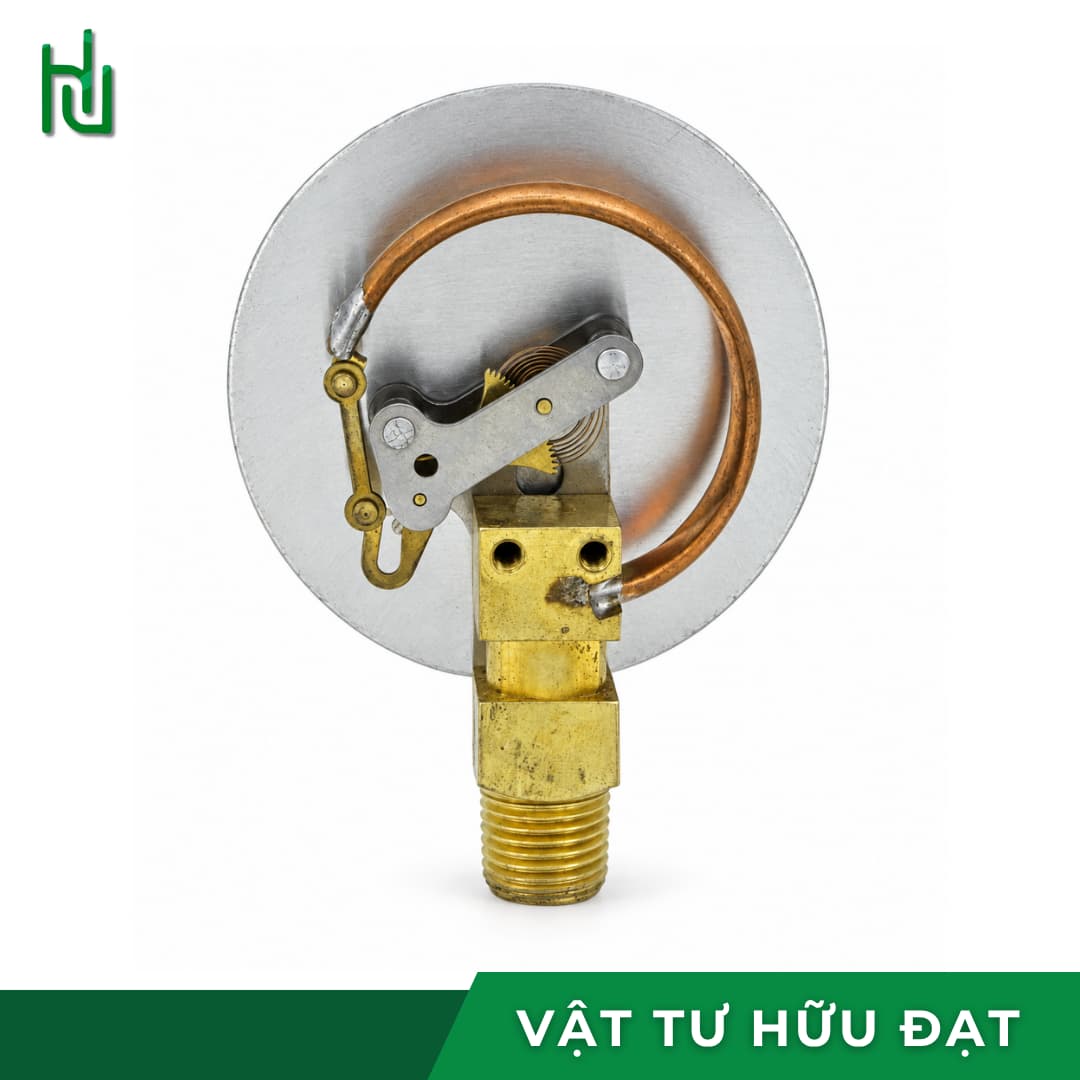

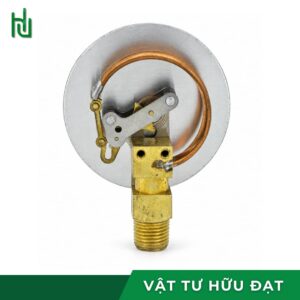

| Vật liệu ruột | Đồng |
| Chân ren | Đồng thau |
| Mặt kính | Thuỷ tinh, trong suốt, không ố vàng theo thời gian |

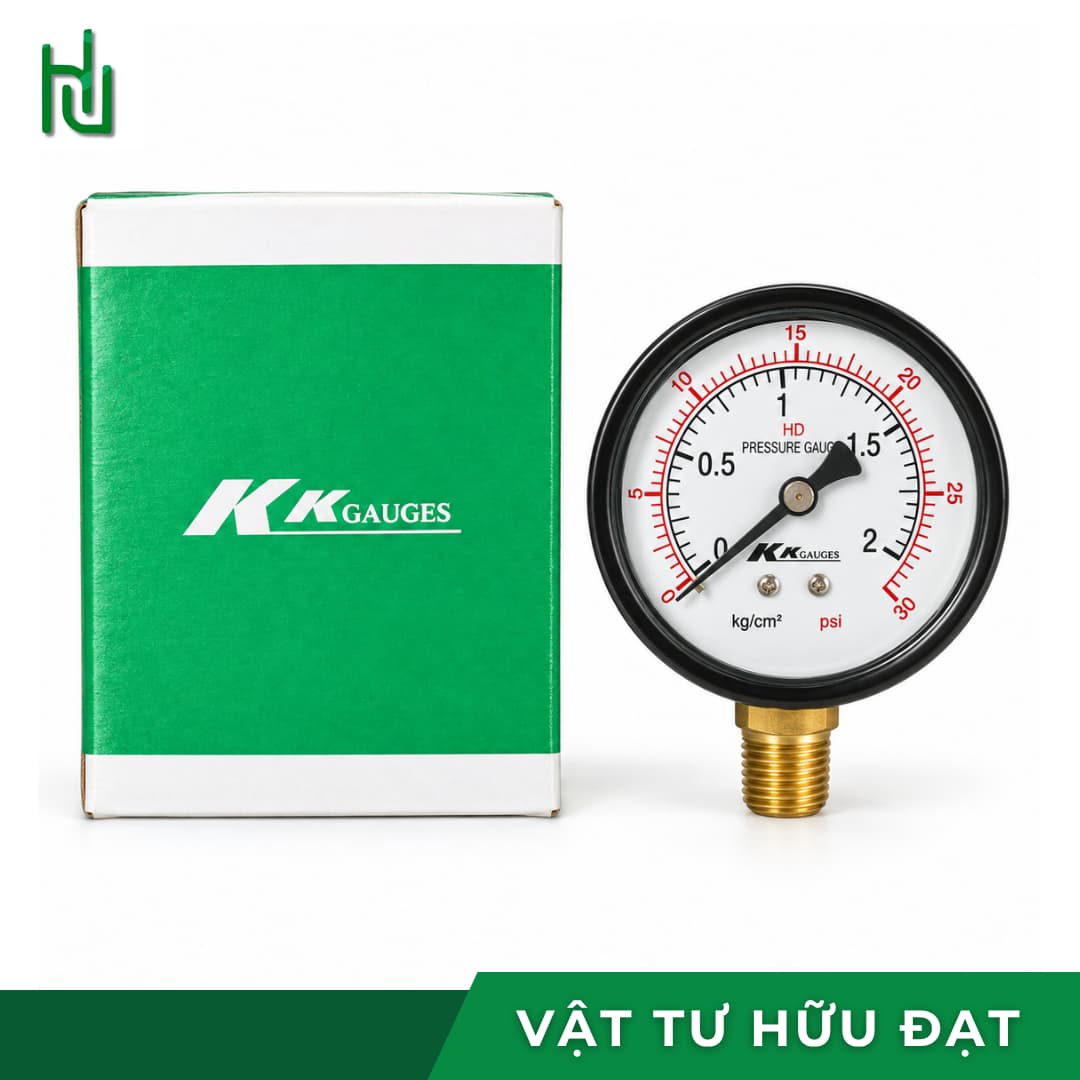

| Đơn vị hiển thị | psi và kg/cm² trên cùng mặt số |
| Môi chất đo được | Nước, hơi, khí, dầu |
| Hãng | KK Gauges |
| Xuất xứ | Đài Loan |
| Dải đo | Thang hiển thị |
|---|---|
| Hút chân không | Đo áp âm, dùng cho hệ chân không |
| 1 Kg | 0 – 1 kgf/cm² |
| 2 Kg | 0 – 2 kgf/cm² |
| 3.5 Kg | 0 – 3,5 kgf/cm² |
| 5 Kg | 0 – 5 kgf/cm² |
| 7 Kg | 0 – 7 kgf/cm² |
| 10 Kg | 0 – 10 kgf/cm² |
| 15 Kg | 0 – 15 kgf/cm² |
| 20 Kg | 0 – 20 kgf/cm² |
| 25 Kg | 0 – 25 kgf/cm² |
| 35 Kg | 0 – 35 kgf/cm² |
| 50 Kg | 0 – 50 kgf/cm² |
| 250 Kg | 0 – 250 kgf/cm² |
02
Dùng ở đâu
Ba nơi dùng phổ biến nhất. Xem thêm các đồng hồ đo áp suất và nhiệt độ cùng nhóm.
Máy nén khí, hệ khí nén nhà xưởng
Theo dõi áp lực bình chứa hoặc đường ống khí nén, phát hiện sớm khi áp tụt bất thường do rò rỉ. Chân đứng lắp thẳng lên cổng ra của bình chứa rất tiện.
Nồi hơi, hệ hơi công nghiệp
Đo áp suất hơi trong nồi hoặc đường ống dẫn hơi. Chịu nhiệt 100°C và chống ăn mòn tốt nên phù hợp môi chất nóng.
Máy bơm, hệ cấp nước, công trình xây dựng
Lắp trên đường ống bơm để theo dõi áp lực nước hoặc dầu. Mặt 63 mm nhỏ gọn, lắp được ở chỗ chật mà vẫn đọc rõ khi đứng gần.
03
So sánh với đồng hồ áp suất khác
Cùng nhóm hàng, khác cỡ mặt và kiểu chân — chọn theo vị trí lắp và khoảng cách đọc.
| Loại | Mặt | Kiểu chân | Hợp với |
|---|---|---|---|
| Hơi mặt 63 chân đứng (trang này) | 63 mm | Chân đứng | Đường ống nhỏ, chỗ chật, đọc gần |
| Hơi mặt 100 chân đứng | 100 mm | Chân đứng | Cùng kiểu lắp, mặt lớn hơn dễ đọc |
| Hơi mặt 150 chân đứng | 150 mm | Chân đứng | Đọc từ xa vài mét, nồi hơi lớn |
| Hơi mặt 63 chân sau | 63 mm | Chân sau | Lắp âm bảng điều khiển, tủ điện |
| Đồng hồ dầu mặt 63 | 63 mm | Chân đứng | Có dầu chống rung, máy rung mạnh |
Không chắc nên chọn dải đo nào?
04
Chọn dải đo cho đúng
Nguyên tắc: áp làm việc thực tế nên bằng khoảng 70% dải đo cực đại — không chọn sát mép trên.
| Áp làm việc thực tế | Dải nên chọn | Ví dụ |
|---|---|---|
| Dưới 0,7 Kg | 1 Kg | Hệ áp rất thấp |
| 0,7 – 1,4 Kg | 2 Kg | Đường ống nước dân dụng |
| 2,5 – 3,5 Kg | 5 Kg | Máy bơm gia đình |
| 5 – 7 Kg | 10 Kg | Máy nén khí mini |
| 10 – 17 Kg | 20 hoặc 25 Kg | Máy nén khí công nghiệp |
| Trên 35 Kg | 50 hoặc 250 Kg | Hệ thủy lực, hệ áp cao chuyên dụng |
Ví dụ cụ thể: hệ chạy thực tế 7 kg thì nên chọn đồng hồ dải 10 Kg chứ không chọn dải 7 Kg — kim không phải làm việc sát vạch cuối, đọc số chính xác và bền lâu hơn.
05
Lắp đặt & bảo quản
Bốn bước lắp đúng cách.
- Kiểm tra đồng hồ trước khi lắp — quan sát kim có nằm đúng vạch 0 khi chưa có áp không.
- Chọn vị trí lắp ít rung. Máy có độ rung lớn thì nên đặt đồng hồ ở vị trí xa hơn, hoặc chuyển sang loại có dầu.
- Quấn băng tan hoặc cao su non vào ren 13 mm, vặn vào đường ống. Dùng mỏ lết kẹp phần có ren, tuyệt đối không vặn vào thân đồng hồ.
- Với môi chất là hơi nóng, lắp thêm ống siphon chứa nước giữa đồng hồ và đường ống để hạ nhiệt trước khi tới bộ phận đo.
06
Câu hỏi thường gặp
Đồng hồ đo áp suất hơi mặt 63 chân đứng có bao nhiêu dải đo?
Chân đứng khác chân sau ở điểm nào?
Ren 13 mm có phải là 1/4 inch không?
Đồng hồ này đo được cho hơi nóng không?
Vì sao không nên chọn dải đo sát với áp thực tế?
Cần đặt hàng hoặc hỏi tồn kho?
Anh cho biết áp lực hệ thống đang chạy, bên mình tư vấn dải đo phù hợp trong 13 lựa chọn hiện có.
| Đường kính mặt | 63mm |
|---|---|
| Kiểu chân | chân đứng |
| Môi chất | Khí nén / hơi |
