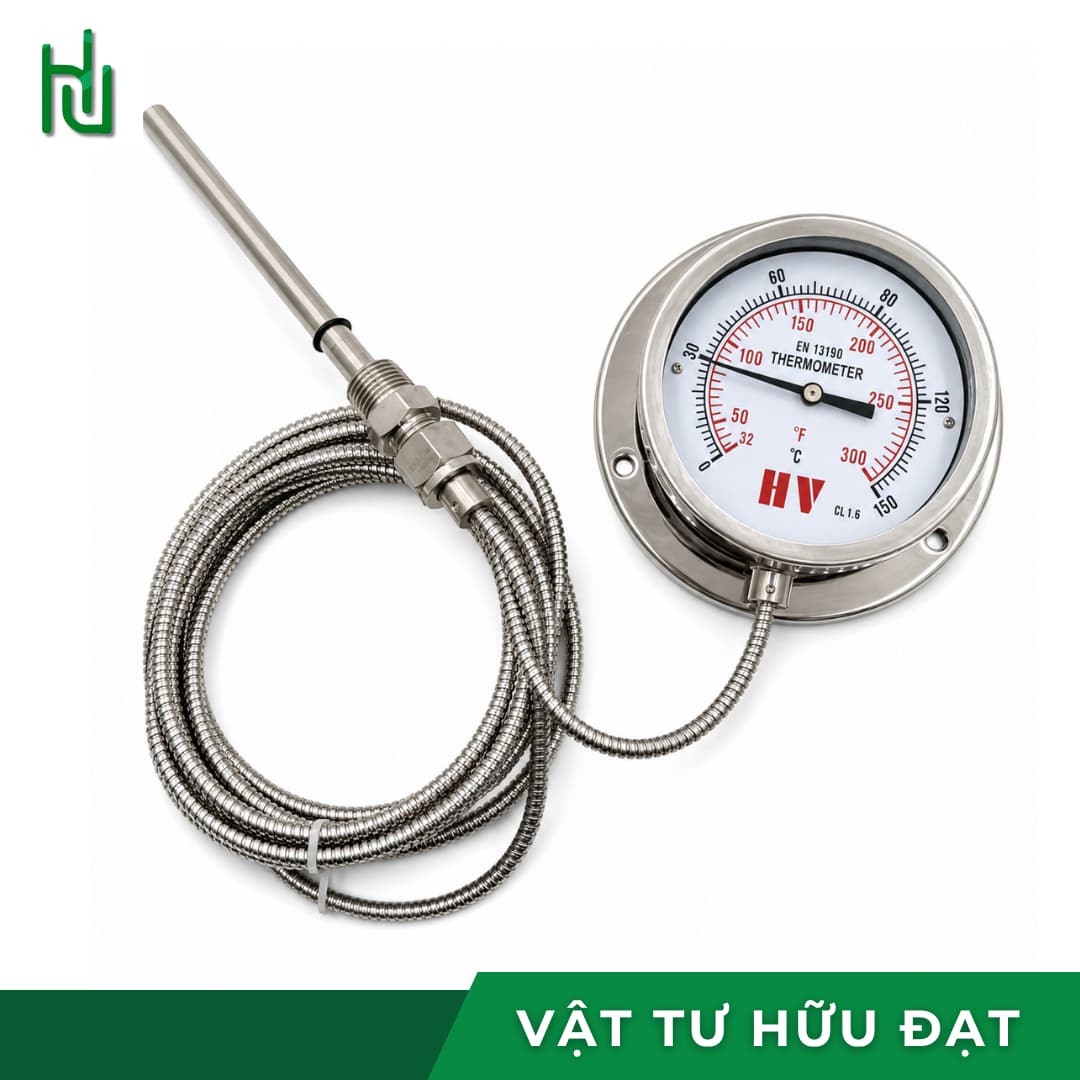

Đồng hồ đo nhiệt độ dây 3m HV mặt 100 trọn bộ gồm mặt đồng hồ, dây bọc inox và que đo

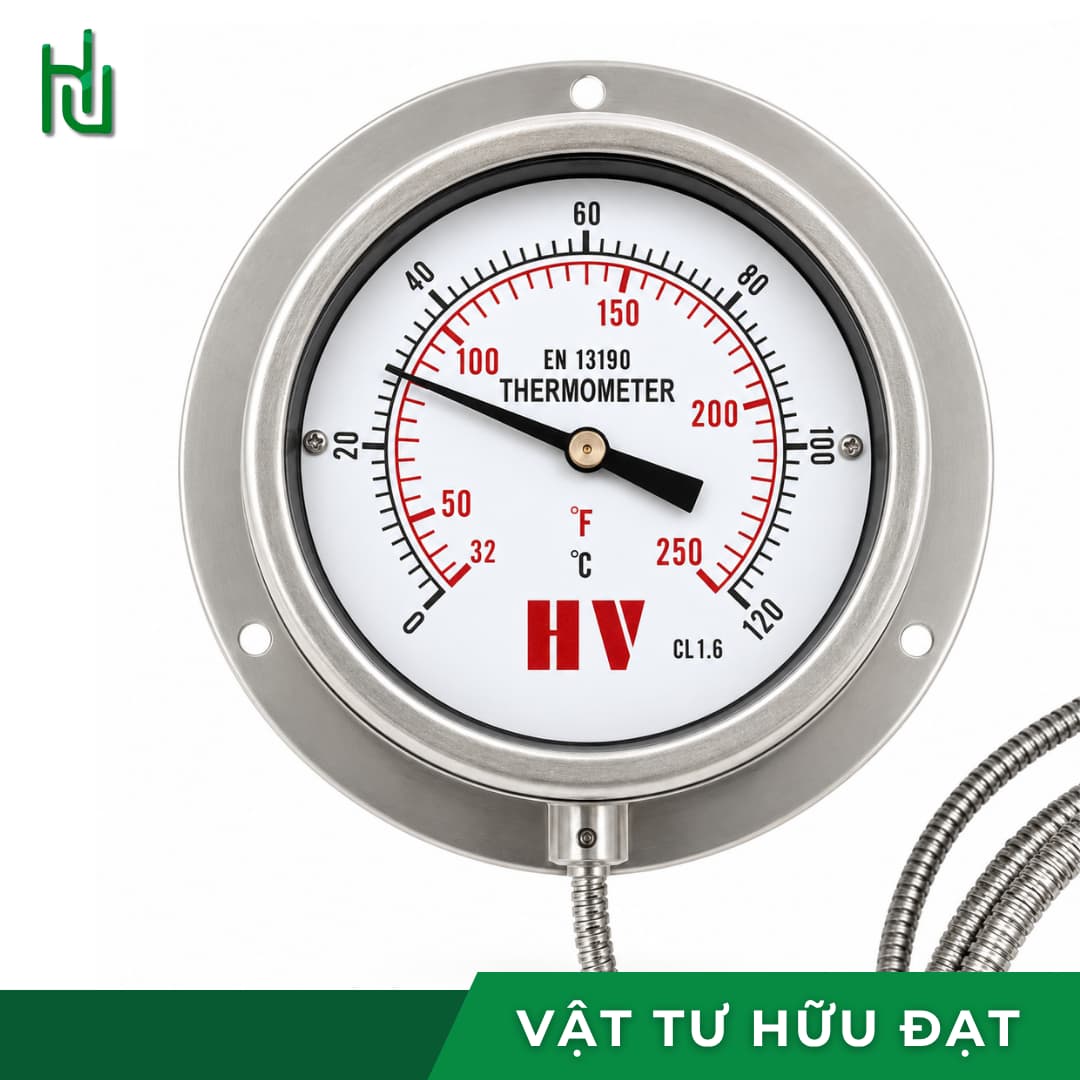

Mặt số đồng hồ đo nhiệt độ HV 100mm có vành, thang chia độ C và độ F

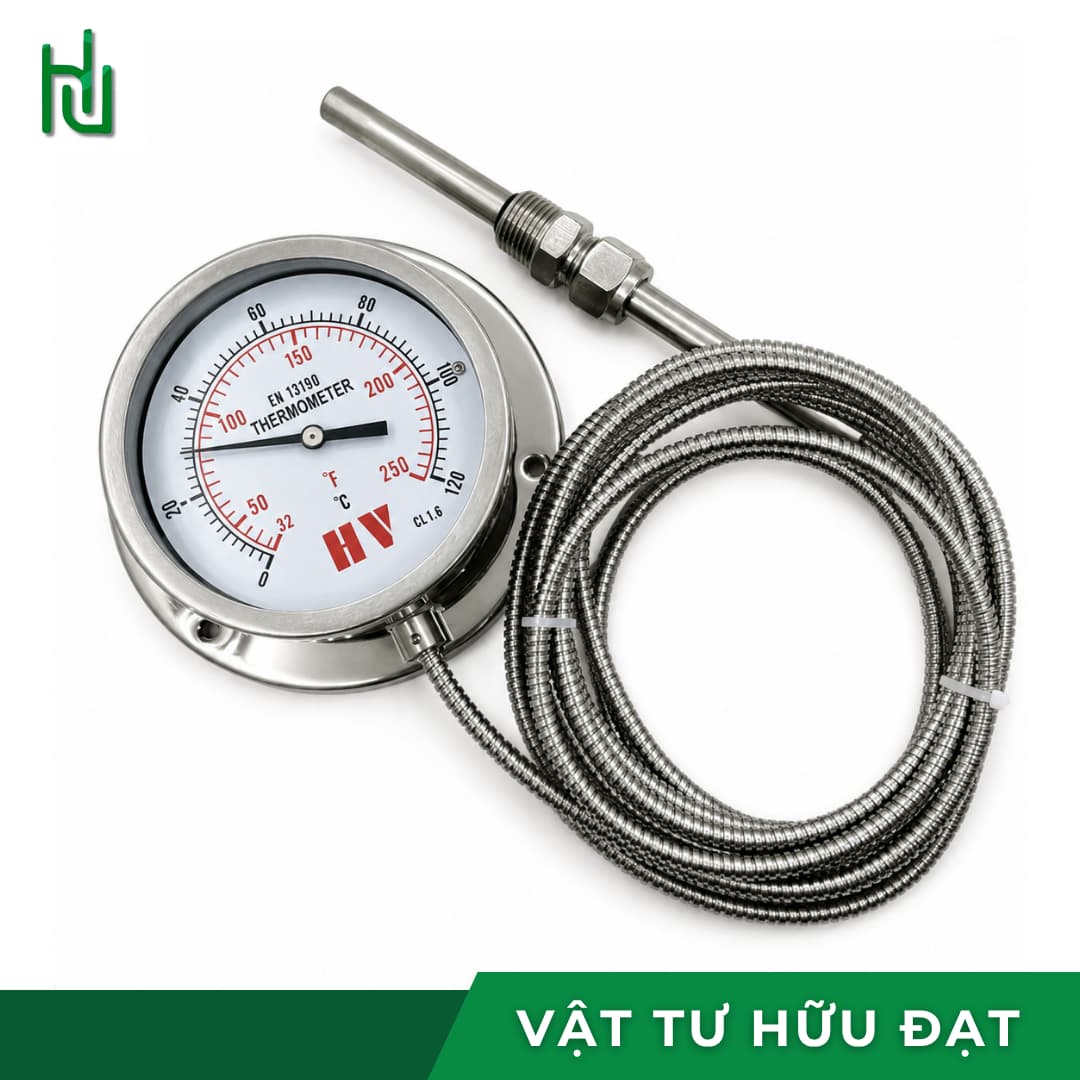

Đồng hồ đo nhiệt độ HV mặt 100 với dây dẫn bọc lưới inox dài 3m

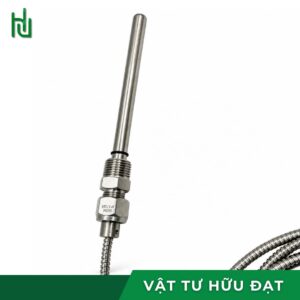

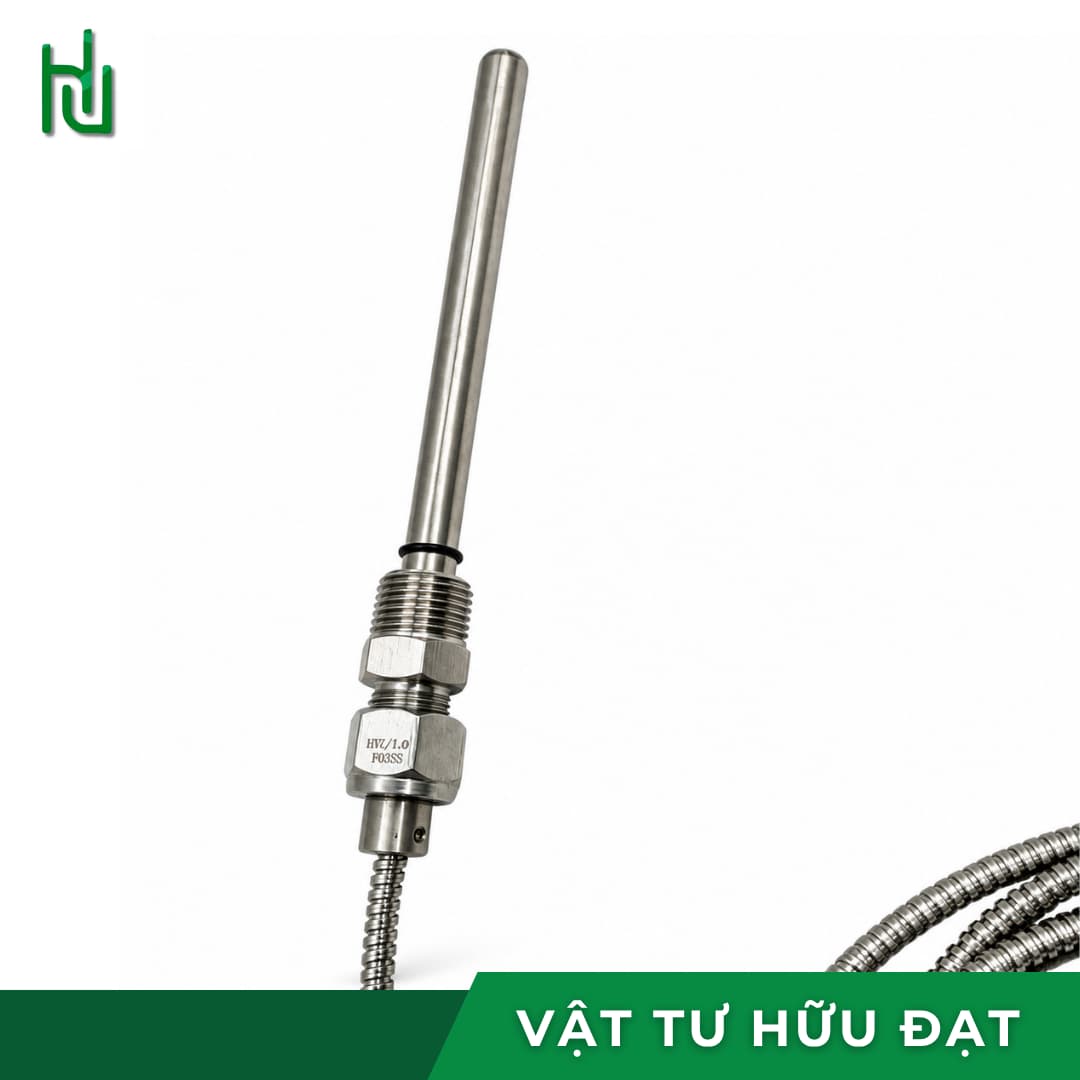

Que đo và đầu ren 1/2 inch PT của đồng hồ đo nhiệt độ dây 3m HV, thân inox 304

Đồng hồ đo nhiệt độ dây 3m HV mặt 100

Name: Đồng hồ đo nhiệt độ dây 3m HV mặt 100 | Hữu Đạt
SKU: HD-DHNHIET-DAY3M

Liên hệ

Thương hiệu HV (Đài Loan)Kiểu Đồng hồ nhiệt dạng dâyMặt 100 mm

Chiều dài dây3 m

Dải nhiệt-50 đến 600°C

Ren kết nối1/2″ PT · 21 mm

Vật liệuInox 304 · chân 316

Gọi báo giá 0938 101 806 Nhắn Zalo

Báo giúp nhiệt độ làm việc để bên mình chọn đúng dải.

Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc

Gọi báo giá Nhắn Zalo

Liên hệ

Description

Đồng hồ đo nhiệt độ · HV

Đồng hồ đo nhiệt độ dây 3m HV mặt 100 — đọc nhiệt từ xa

Mặt số đồng hồ đo nhiệt độ HV 100mm có vành, thang chia độ C và độ F

Đồng hồ nhiệt độ mặt 100 — còn gọi là nhiệt kế dây, đồng hồ nhiệt độ dạng dây, tiếng Anh là capillary thermometer — có mặt đọc 100 mm nối với đầu dò qua dây bọc lưới inox dài 3 m. Dải đo -50 đến 600°C tùy mã, ren kết nối 1/2″ PT, que đo dài 150 mm.

Dây 3 m là lý do duy nhất để chọn mã này thay vì loại chân đứng hay chân sau. Nó cho phép gắn mặt đồng hồ ở chỗ ngang tầm mắt trong khi đầu dò nằm sâu trong lò, bồn hoặc đường ống trên cao — thợ vận hành đọc số mà không phải leo trèo.

Mặt 100 mmDây 3 m-50 đến 600°CInox 304 · 316

Chiều dài dây3 mBọc lưới inox, uốn được nhưng không gập gãy

Mặt đọc100 mmCó vành, đọc rõ từ xa vài mét

Ren kết nối1/2″ PTRen ngoài 21 mm, que đo 150 mm

Thông số kỹ thuật

Số liệu đồng hồ đo nhiệt độ dây 3m HV mặt 100 theo catalogue hãng. Ren PT là chuẩn ren côn Nhật, quy đổi theo chuẩn ren quốc tế tương đương R 1/2 của hệ BSPT.

Thông số đồng hồ đo nhiệt độ dây 3m HV mặt 100
Đường kính mặt	100 mm, có vành bắt vít
Chiều dài dây	3 m, bọc lưới inox
Ren kết nối	Ren ngoài 21 mm — 1/2″ PT
Chiều dài que đo	150 mm
Dải nhiệt hoạt động	-50 đến 600°C tùy mã
Các dải đang bán	±50 · 120 · 150 · 250 · 350 · 600°C
Vật liệu thân	Inox 304
Vật liệu chân ren	Inox 316 — chịu ăn mòn tốt hơn 304
Môi chất đo được	Khí, chất lỏng, hóa chất, chất lỏng độ nhớt cao
Bảo dưỡng	Có nút silicon để châm thêm hoặc thay dầu khi dầu ngả vàng
Kiểu hiển thị	Kim cơ, không cần nguồn điện
Hãng · xuất xứ	HV · Đài Loan

Dùng ở đâu

Ba tình huống mà loại dây hợp lý hơn hẳn loại gắn trực tiếp.

Lò nhiệt, máy đúc, lò sấy gỗ

Đầu dò cắm vào buồng nhiệt, mặt đồng hồ gắn ngoài vỏ lò. Người vận hành đọc số ở khoảng cách an toàn, không phải lại gần chỗ nóng.

Bồn chứa, đường ống trên cao

Đầu dò nằm ở vị trí khó tiếp cận, mặt đồng hồ kéo xuống ngang tầm mắt. Không phải bắc thang mỗi lần kiểm tra.

Nhà máy giấy, hóa chất, chế biến thực phẩm

Chân ren inox 316 chịu được môi trường ăn mòn. Kim cơ không cần điện nên vẫn đọc được khi mất nguồn hoặc trong khu vực hạn chế thiết bị điện.

So sánh các loại đồng hồ nhiệt HV

Cùng hãng HV, khác nhau ở kiểu chân và cỡ mặt. Chọn theo vị trí lắp và khoảng cách đọc.

Các mã đồng hồ đo nhiệt độ HV đang bán
Mã	Cỡ mặt	Kiểu chân	Đọc từ xa	Hợp với
Dây 3m mặt 100	100 mm	Dây 3 m	Có	Đầu dò xa chỗ đọc
Mặt 100 chân đứng	100 mm	Chân đứng	Không	Lắp trên đường ống nằm ngang
Mặt 75 chân đứng	75 mm	Chân đứng	Không	Chỗ hẹp, đọc gần
Mặt 52 chân sau	52 mm	Chân sau	Không	Gắn tủ, mặt phẳng đứng
Nhiệt kế thuỷ ngân chân đứng	Cột thuỷ ngân	Chân đứng	Không	Đọc chính xác, dải hẹp
Nhiệt kế thuỷ ngân chân sau	Cột thuỷ ngân	Chân sau	Không	Gắn tường, bảng điều khiển

Lưu ý khi chọn: dây 3 m là chiều dài cố định, không cắt ngắn được vì bên trong chứa dầu truyền nhiệt. Đo khoảng cách thực tế từ điểm cắm đầu dò tới chỗ muốn gắn mặt đồng hồ trước khi đặt, chừa thêm khoảng 0,5 m để uốn.

Cần dây dài hơn 3 m hoặc dải nhiệt đặc biệt?

Gọi 0938 101 806 để được tư vấn

Chọn dải nhiệt cho đúng

Nguyên tắc: nhiệt độ làm việc thường xuyên nên nằm khoảng giữa thang, không sát vạch cuối.

Dải	Nhiệt làm việc hợp lý	Ứng dụng điển hình
±50°C	-30 đến 40°C	Kho lạnh, hệ điều hoà, nước làm mát
120°C	20 đến 90°C	Nước nóng, hơi áp thấp, bể mạ
150°C	40 đến 110°C	Dầu tải nhiệt, nồi hơi nhỏ, sấy thực phẩm
250°C	60 đến 190°C	Máy ép nhựa, khuôn đúc, sấy gỗ
350°C	100 đến 270°C	Lò sấy công nghiệp, dầu truyền nhiệt cao
600°C	200 đến 480°C	Lò nung, lò hơi, luyện kim

Lắp đặt & bảo dưỡng

Bốn bước. Điểm quan trọng nhất nằm ở cách đi dây.

Vặn que đo vào cổng ren 1/2″ PT trên đường ống hoặc thành lò. Quấn băng tan hoặc dùng gioăng, siết vừa tay — siết quá làm hỏng ren inox.
Chọn vị trí gắn mặt đồng hồ ngang tầm mắt, tránh chỗ rung mạnh và tránh nắng chiếu trực tiếp.
Đi dây theo đường cong rộng, bán kính uốn tối thiểu khoảng 50 mm. Không gập vuông góc, không kẹp dây dưới nắp tủ hay bản lề cửa.
Kiểm tra định kỳ: nếu dầu trong mặt ngả vàng thì mở nút silicon phía sau để châm thêm hoặc thay dầu. Dầu đục làm khó đọc kim và ảnh hưởng độ nhạy.

Sai lầm hay gặp: gập dây thành góc nhọn để đi cho gọn. Ống mao dẫn bên trong chứa dầu truyền nhiệt, gập gãy là kim đứng yên hoặc chỉ sai vĩnh viễn, không sửa được.

Câu hỏi thường gặp

Đồng hồ đo nhiệt độ dây 3m HV có những dải nhiệt nào?

Hiện có sáu dải: ±50, 120, 150, 250, 350 và 600 độ C. Toàn dòng phủ từ -50 đến 600 độ C. Chọn dải sao cho nhiệt độ làm việc thường xuyên nằm khoảng giữa thang, tránh để sát vạch cuối vì kim làm việc gần giới hạn sẽ nhanh mất chính xác.

Dây 3m có cắt ngắn được không?

Không. Bên trong dây là ống mao dẫn chứa dầu truyền nhiệt, cắt là hỏng hoàn toàn. Nếu khoảng cách thực tế ngắn hơn thì cuộn phần dư thành vòng rộng, bán kính tối thiểu khoảng 50 mm, cố định gọn vào khung máy.

Ren 1/2 inch PT có lắp vừa ren 21 hệ Việt Nam không?

Ren ngoài của que đo là 21 mm theo chuẩn PT, tương đương R 1/2 hệ BSPT. Đây chính là loại ren 21 thợ hay gọi ở Việt Nam nên lắp vừa các cổng ren 21 thông dụng. Nếu đường ống dùng chuẩn NPT của Mỹ thì cần đầu chuyển vì góc ren khác nhau.

Khi nào nên chọn loại dây thay vì chân đứng hoặc chân sau?

Khi vị trí cần đo và vị trí muốn đọc cách xa nhau. Ví dụ đầu dò cắm trong lò nóng, trên bồn cao hoặc trong khu vực nguy hiểm, còn mặt đồng hồ cần gắn ở ngoài cho người vận hành đọc. Nếu hai vị trí trùng nhau thì loại chân đứng hoặc chân sau gọn hơn và rẻ hơn.

Dầu trong mặt đồng hồ ngả vàng thì xử lý thế nào?

Phía sau mặt đồng hồ có nút silicon. Mở nút này để châm thêm hoặc thay dầu mới. Dầu có tác dụng giảm rung cho kim, khi ngả vàng và đục thì khó đọc số và kim dao động nhiều hơn. Đây là bảo dưỡng bình thường sau thời gian dài sử dụng, không phải lỗi sản phẩm.
