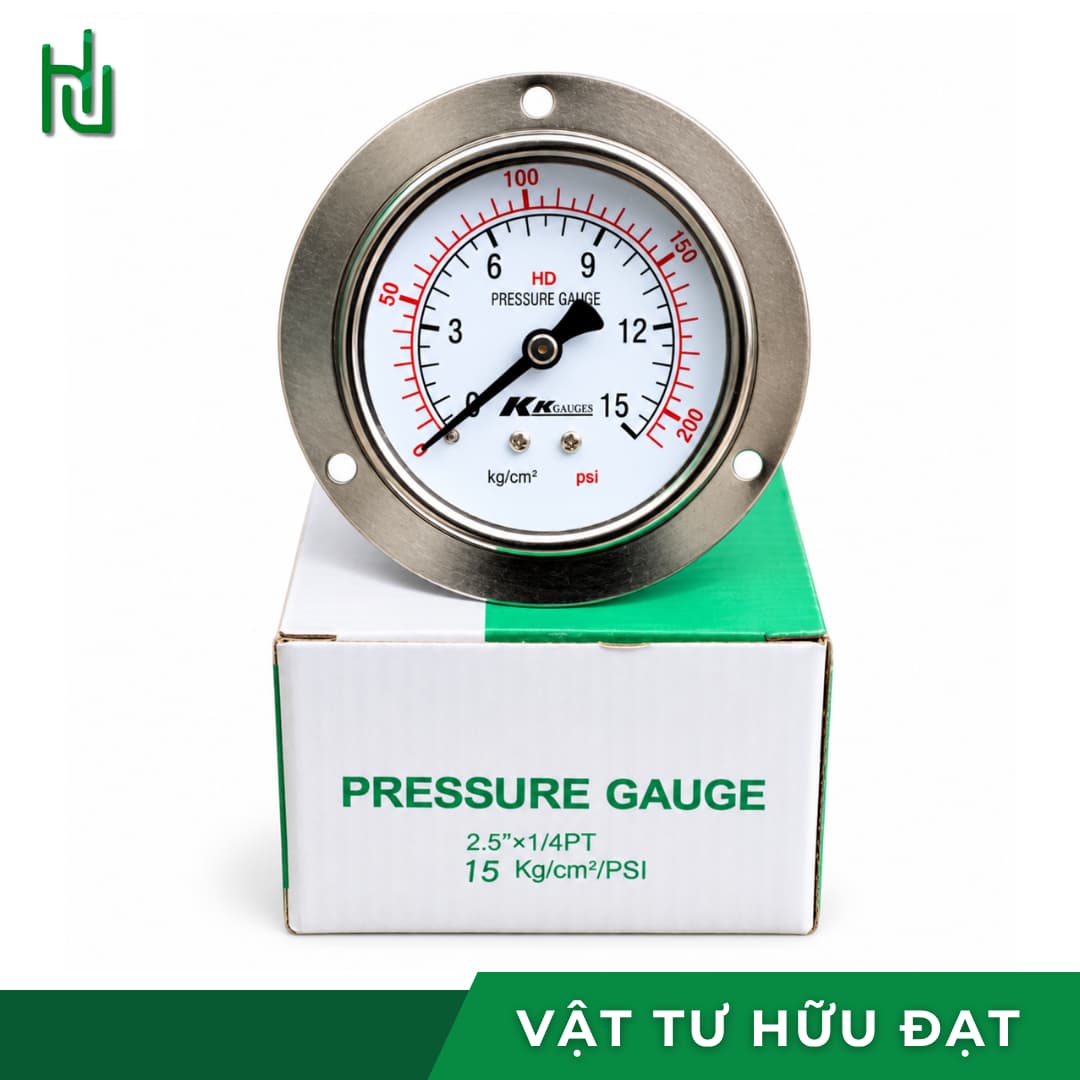

Đồng hồ đo áp suất hơi mặt 63 chân sau có vành KK Gauges, ren 13mm

Mặt số đồng hồ áp suất hơi 63mm chia vạch kg/cm² và psi

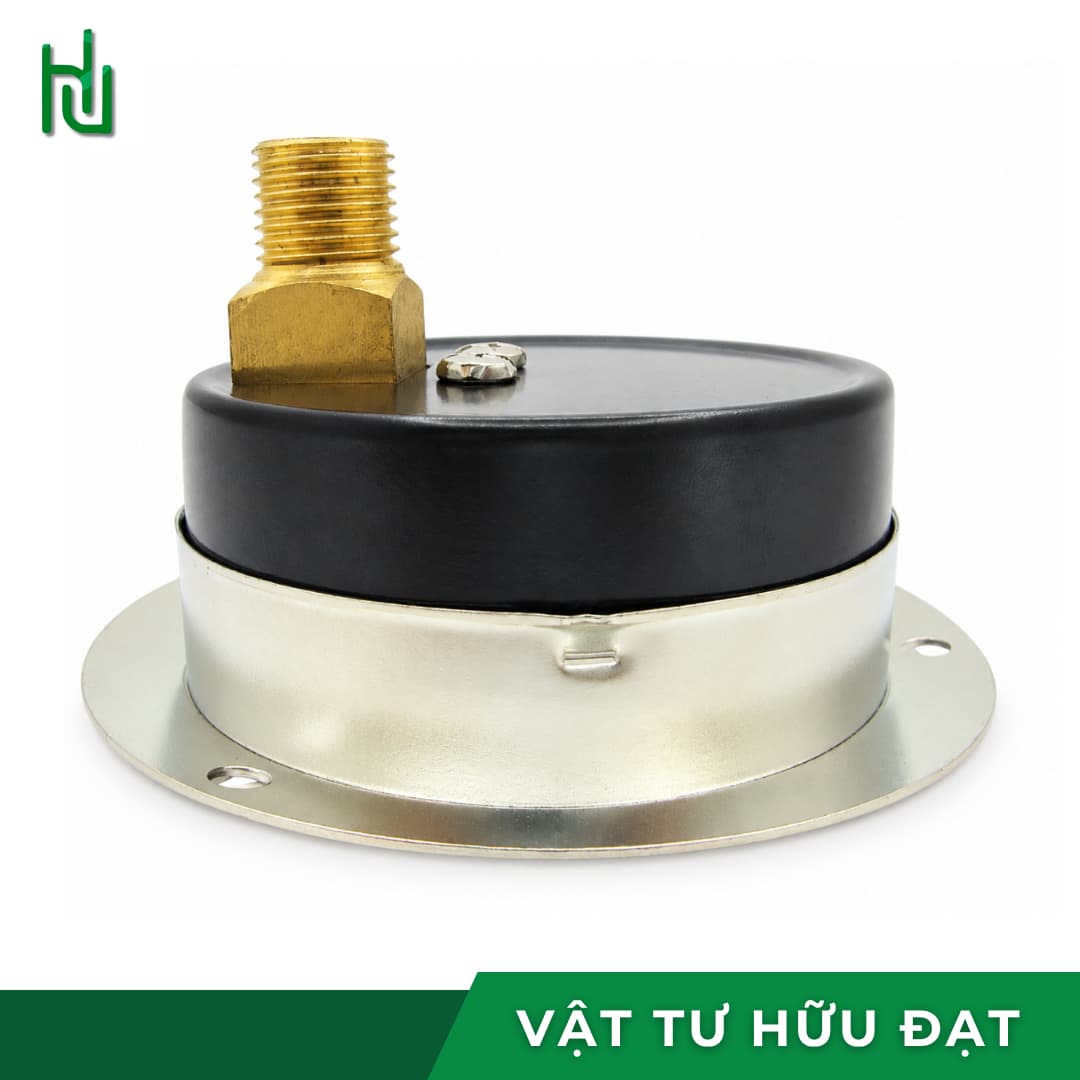

Vành bắt vít và chân ren đồng thau của đồng hồ áp suất mặt 63 chân sau

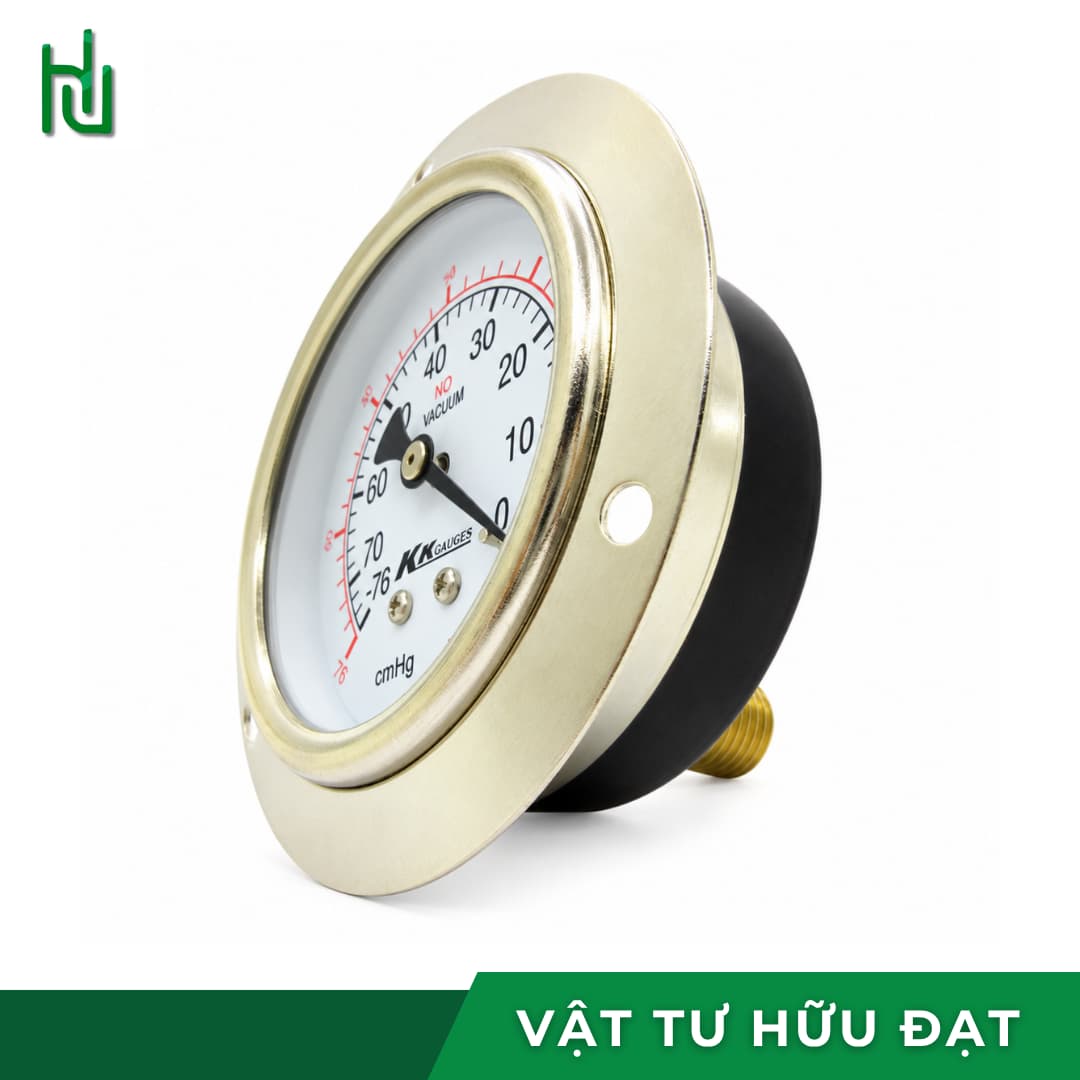

Đồng hồ áp suất hơi mặt 63 chân sau nhìn nghiêng, vỏ thép chống ăn mòn

Đồng hồ đo áp suất hơi mặt 63 chân sau

Name: Đồng hồ đo áp suất hơi mặt 63 chân sau hiệu KK | Hữu Đạt
SKU: HD-DHAP-HOI-63-S
Price: 95000 VND
Availability: InStock

95.000 ₫

Thương hiệu KK Gauges (Đài Loan)Kiểu Chân sau có vànhMặt 63 mm

Ren kết nối13 mm (1/4″ PT)

Chịu nhiệt180°C

Số dải đo5 lựa chọn

Vật liệuThép · ruột đồng

Gọi báo giá 0938 101 806 Nhắn Zalo

Báo giúp áp làm việc và nhiệt độ môi chất để bên mình tư vấn đúng dải.

Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc

Description

Đồng hồ đo áp suất · KK Gauges

Đồng hồ đo áp suất hơi mặt 63 chân sau — chịu nhiệt tới 180°C

Đồng hồ đo áp suất hơi mặt 63 chân sau — còn gọi là đồng hồ áp lực, đồng hồ đo áp suất khí nén, tiếng Anh là pressure gauge — đo áp suất nước, hơi, khí và dầu trong thiết bị hoặc đường ống. Mặt 63 mm, chân sau có vành, ren ngoài 13 mm (1/4″ PT), chịu nhiệt tối đa 180°C.

Điểm đáng chú ý nhất là ngưỡng nhiệt 180°C — cao hơn nhiều so với các mã cùng dòng mặt 38 và mặt 52 chỉ chịu 100°C. Nhờ vậy dùng được cho hơi nóng và môi chất nhiệt cao mà không cần thêm phụ kiện hạ nhiệt.

Mặt 63 mmChân sau có vànhChịu nhiệt 180°CRen 13 mm · 1/4″ PT

Chịu nhiệt tối đa180°CCao hơn mã mặt 38 và 52 (100°C)

Kiểu chânChân sau có vànhVành bắt vít, lắp âm bảng điều khiển

Số dải đo5 lựa chọnHút chân không · 5 · 10 · 15 · 25 kg

Thông số kỹ thuật

Số liệu đồng hồ đo áp suất hơi mặt 63 chân sau theo catalogue KK Gauges. Quy đổi theo chuẩn đo lường quốc tế: 1 kgf/cm² = 0,98066 bar = 14,223 psi.

Thông số đồng hồ đo áp suất hơi mặt 63 chân sau
Đường kính mặt	63 mm (2.5″)
Kiểu kết nối	Chân sau có vành — ren ở mặt lưng, vành bắt vít phía trước

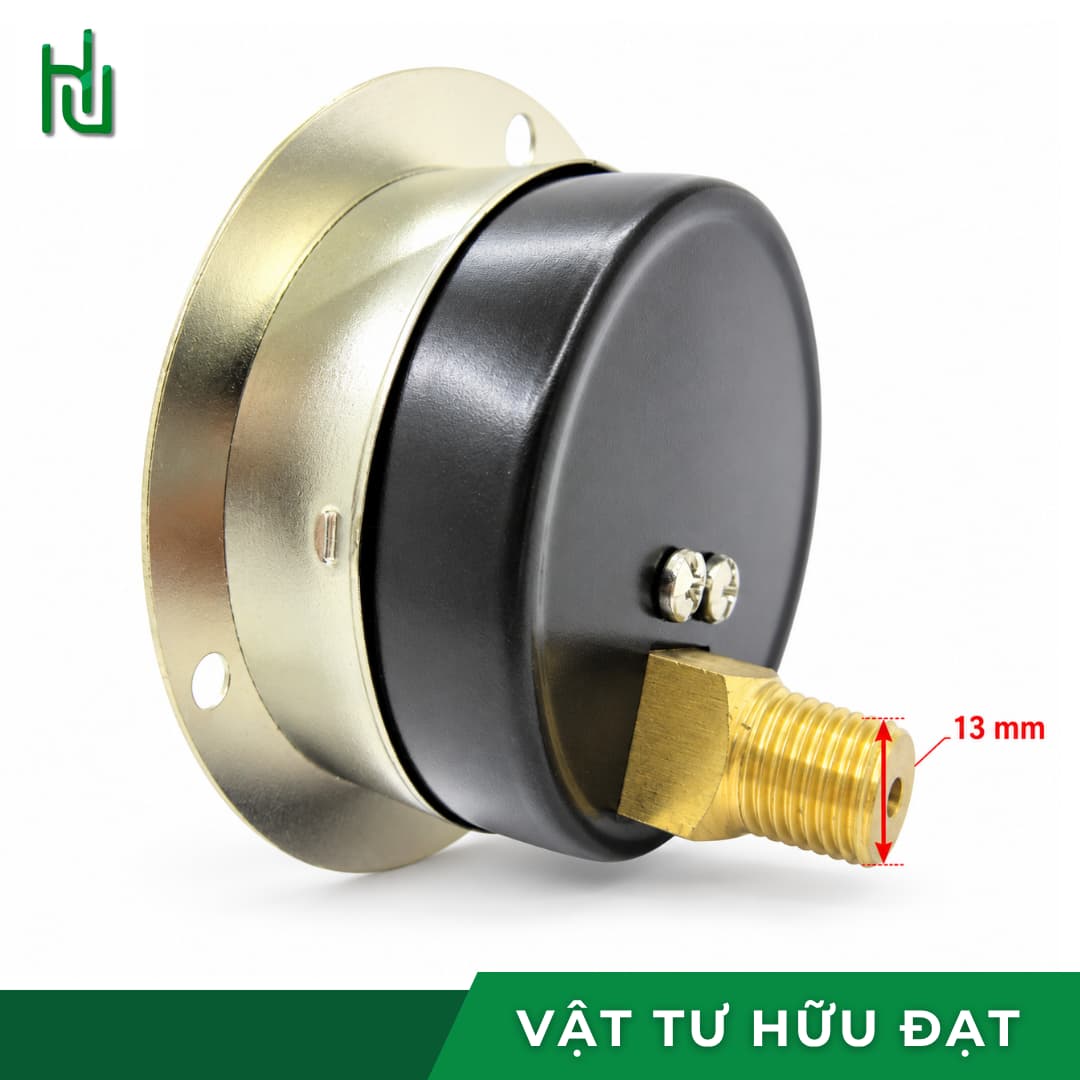

Quy cách ren	Ren ngoài 13 mm (1/4″ PT)
Nhiệt độ tối đa	180°C (356°F)
Vật liệu vỏ	Thép, chống ăn mòn
Vật liệu ruột	Đồng
Mặt kính	Thuỷ tinh, trong suốt, không ố vàng theo thời gian
Đơn vị hiển thị	psi và kg/cm² trên cùng mặt số
Môi chất đo được	Hơi, nước, khí, dầu
Công nghệ sản xuất	Tiêu chuẩn Nhật Bản
Hãng · xuất xứ	KK Gauges · Đài Loan

Năm dải đo — chọn theo áp làm việc
Dải	Thang hiển thị
Hút chân không	Đo áp âm, dùng cho hệ chân không
5 Kg	0 – 5 kgf/cm²
10 Kg	0 – 10 kgf/cm²
15 Kg	0 – 15 kgf/cm²
25 Kg	0 – 25 kgf/cm²

Dùng ở đâu

Ba tình huống mã này hợp hơn các cỡ khác trong dòng.

Nồi hơi, đường ống hơi nóng

Ngưỡng nhiệt 180°C cho phép lắp trực tiếp ở nơi có hơi nóng mà không cần thêm ống siphon như các mã chịu 100°C. Đây là khác biệt lớn nhất so với mặt 38 và mặt 52.

Bảng điều khiển, tủ thiết bị

Chân sau có vành nên bắt vít thẳng vào mặt bảng, đồng hồ nằm âm và chỉ mặt số nhô ra. Người vận hành đọc từ phía trước mà không vướng chân ren.

Vị trí cao, cần xoay hướng nhìn

Với đường ống trên cao, chân sau cho phép hướng mặt đồng hồ sang bên hoặc xuống dưới để quan sát từ dưới đất.

So sánh các cỡ mặt đang bán

Cùng hãng KK Gauges, khác cỡ mặt, cỡ ren và ngưỡng nhiệt.

Chọn theo vị trí lắp và nhiệt độ môi chất
Loại	Mặt · Ren	Chịu nhiệt	Hợp với
Hơi mặt 38 chân sau	38 mm · 9.6 mm	100°C	Bộ lọc mini, chỗ rất chật
Hơi mặt 52 chân sau	52 mm · 13 mm	100°C	Gắn tủ, ren phổ thông
Hơi mặt 63 chân sau (trang này)	63 mm · 13 mm	180°C	Hơi nóng, bảng điều khiển
Hơi mặt 63 chân đứng	63 mm · 13 mm	100°C	Lắp thẳng lên đường ống
Đồng hồ dầu mặt 63	63 mm · 13 mm	60°C	Có dầu, hệ rung mạnh

Lợi thế riêng của mã này: chịu nhiệt 180°C, gần gấp đôi các mã cùng dòng. Nếu hệ có hơi nóng trên 100°C thì đây là lựa chọn duy nhất trong nhóm mà không cần lắp thêm ống siphon hạ nhiệt. Ngược lại, hệ nguội và ít rung thì mã mặt 52 rẻ hơn mà vẫn đủ dùng.

Hệ của anh chạy ở nhiệt độ bao nhiêu?

Gọi 0938 101 806 để được tư vấn

Chọn dải đo cho đúng

Nguyên tắc: áp làm việc thực tế nên bằng khoảng 70% dải đo cực đại, không chọn sát mép trên.

Áp làm việc thực tế	Dải nên chọn	Ứng dụng điển hình
Áp âm, chân không	Hút chân không	Hệ hút chân không, bơm chân không
2,5 – 3,5 Kg	5 Kg	Máy bơm nước, hệ áp thấp
5 – 7 Kg	10 Kg	Máy nén khí thông dụng, nồi hơi nhỏ
7 – 10 Kg	15 Kg	Máy nén khí công nghiệp
12 – 17 Kg	25 Kg	Hệ áp cao, nồi hơi lớn
Trên 17 Kg	Chọn mã dải cao hơn	Tham khảo dòng mặt 63 chân đứng hoặc đồng hồ dầu

Ví dụ cụ thể: hệ chạy thực tế 7 kg thì chọn đồng hồ dải 10 Kg, không chọn dải 5 Kg vì vượt thang, cũng không chọn dải 25 Kg vì kim nằm ở đầu thang khó đọc chính xác.

Lắp đặt & bảo vệ

Bốn việc cần làm đúng.

Kiểm tra kim có nằm đúng vạch 0 khi chưa có áp. Nếu lệch sẵn từ đầu thì không nên lắp.
Kiểm tra độ rung ở vị trí lắp. Máy rung mạnh thì đặt đồng hồ ở vị trí xa hơn, hoặc chuyển sang loại có dầu giảm chấn.
Quấn cao su non hoặc keo vào chân ren, vặn vào đường ống. Dùng mỏ lết kẹp phần ren, không xoay thân đồng hồ.
Bắt vít qua vành vào mặt bảng cho chắc. Nên lắp thêm van khoá trên đường ống để thuận tiện tháo lắp mà không phải xả cả hệ.

Sai lầm hay gặp: nghĩ rằng chịu nhiệt 180°C thì không cần bảo vệ gì thêm. Với hơi bão hoà sát ngưỡng này, vẫn nên lắp ống siphon chứa nước — không phải để hạ nhiệt cho đủ ngưỡng, mà để kéo dài tuổi thọ bộ truyền động bên trong.

Câu hỏi thường gặp

Đồng hồ mặt 63 chân sau có mấy dải đo?

Có năm lựa chọn: hút chân không, 5, 10, 15 và 25 kgf/cm². Chọn dải sao cho áp làm việc thực tế bằng khoảng 70% thang đo cực đại. Ví dụ hệ chạy 7 kg thì chọn dải 10 kg.

Vì sao mã này chịu nhiệt 180°C còn mặt 38 và 52 chỉ 100°C?

Khác nhau ở kết cấu và vật liệu bên trong của từng cỡ. Ngưỡng 180 độ C cho phép lắp trực tiếp ở nơi có hơi nóng mà không cần thêm ống siphon hạ nhiệt. Nếu hệ chạy dưới 100 độ C thì mã mặt 52 rẻ hơn mà vẫn đủ dùng.

Chân sau có vành khác chân sau thường ở điểm nào?

Chân sau có vành là loại có thêm mặt bích tròn quanh mặt đồng hồ, có lỗ để bắt vít cố định vào bảng điều khiển hoặc thành tủ. Chân sau không vành thì chỉ vặn bằng ren, không có điểm bắt vít phụ nên kém chắc hơn khi lắp âm.

Ren 13 mm có lắp vừa ren 9.6 mm không?

Không. Ren 13 mm là cỡ 1/4 inch PT, còn ren 9.6 mm là 1/8 inch PT — hai cỡ khác nhau, không lắp lẫn được. Mã mặt 38 dùng ren 9.6 mm, mã này và mặt 52 dùng ren 13 mm.

Có cần lắp ống siphon khi đo hơi nóng không?

Với nhiệt độ dưới 180 độ C thì đồng hồ chịu được trực tiếp. Tuy vậy vẫn nên lắp ống siphon chứa nước khi môi chất là hơi bão hoà sát ngưỡng, không phải để đủ ngưỡng chịu nhiệt mà để giảm tác động nhiệt liên tục lên bộ truyền động, kéo dài tuổi thọ thiết bị.
