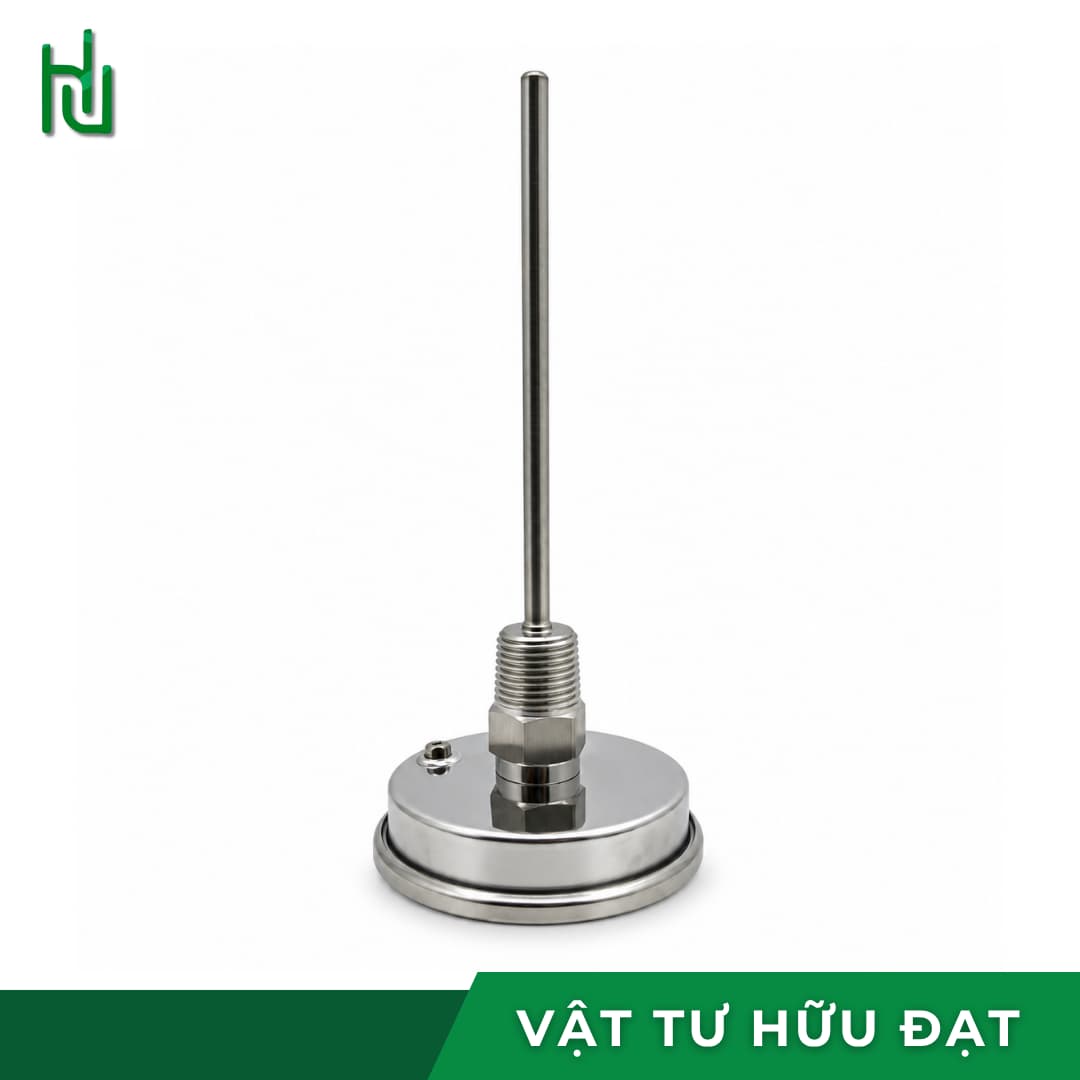

Mặt số đồng hồ nhiệt độ HV 75mm chia vạch độ C và độ F

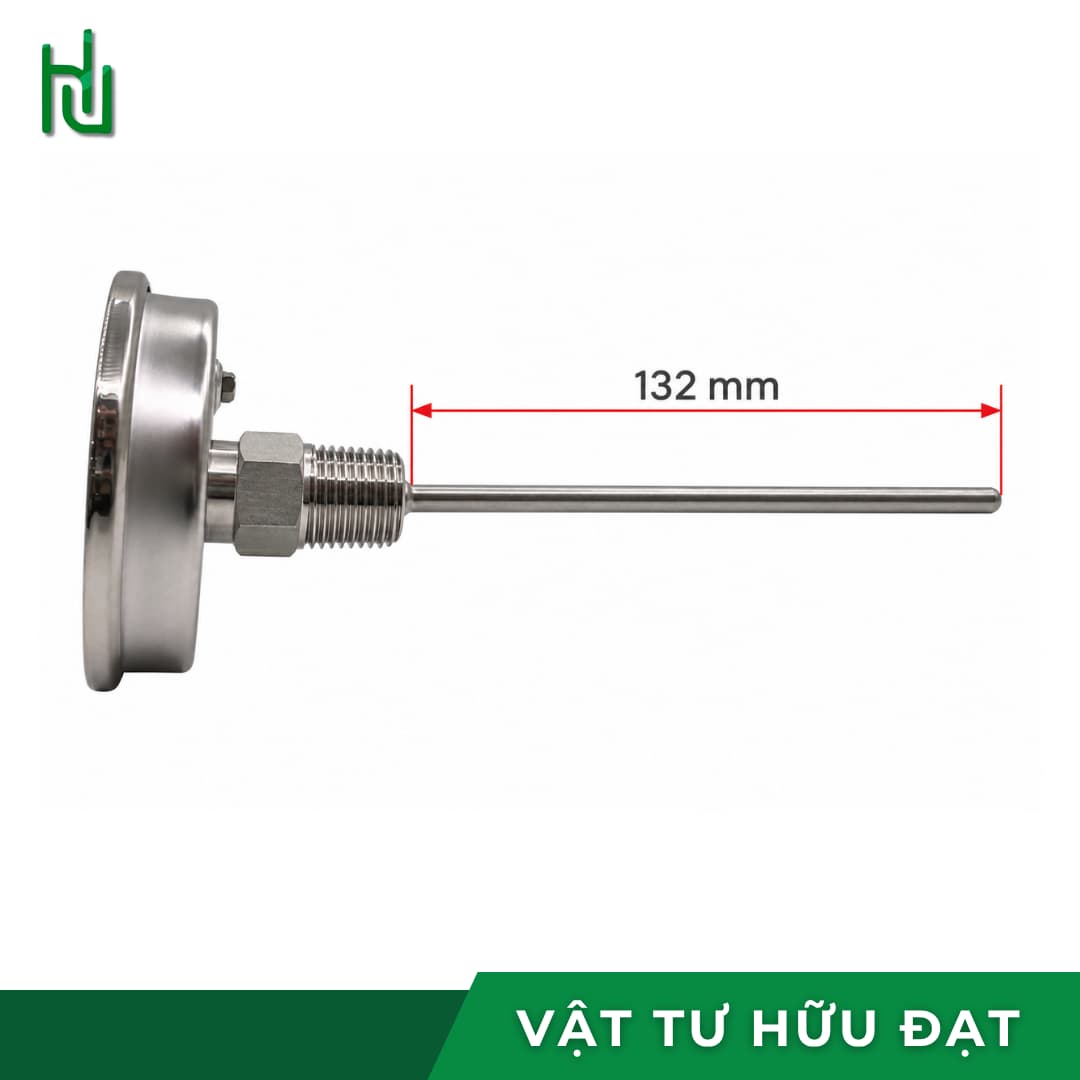

Que đo vuông góc mặt lưng và ren 21mm của đồng hồ nhiệt HV mặt 75

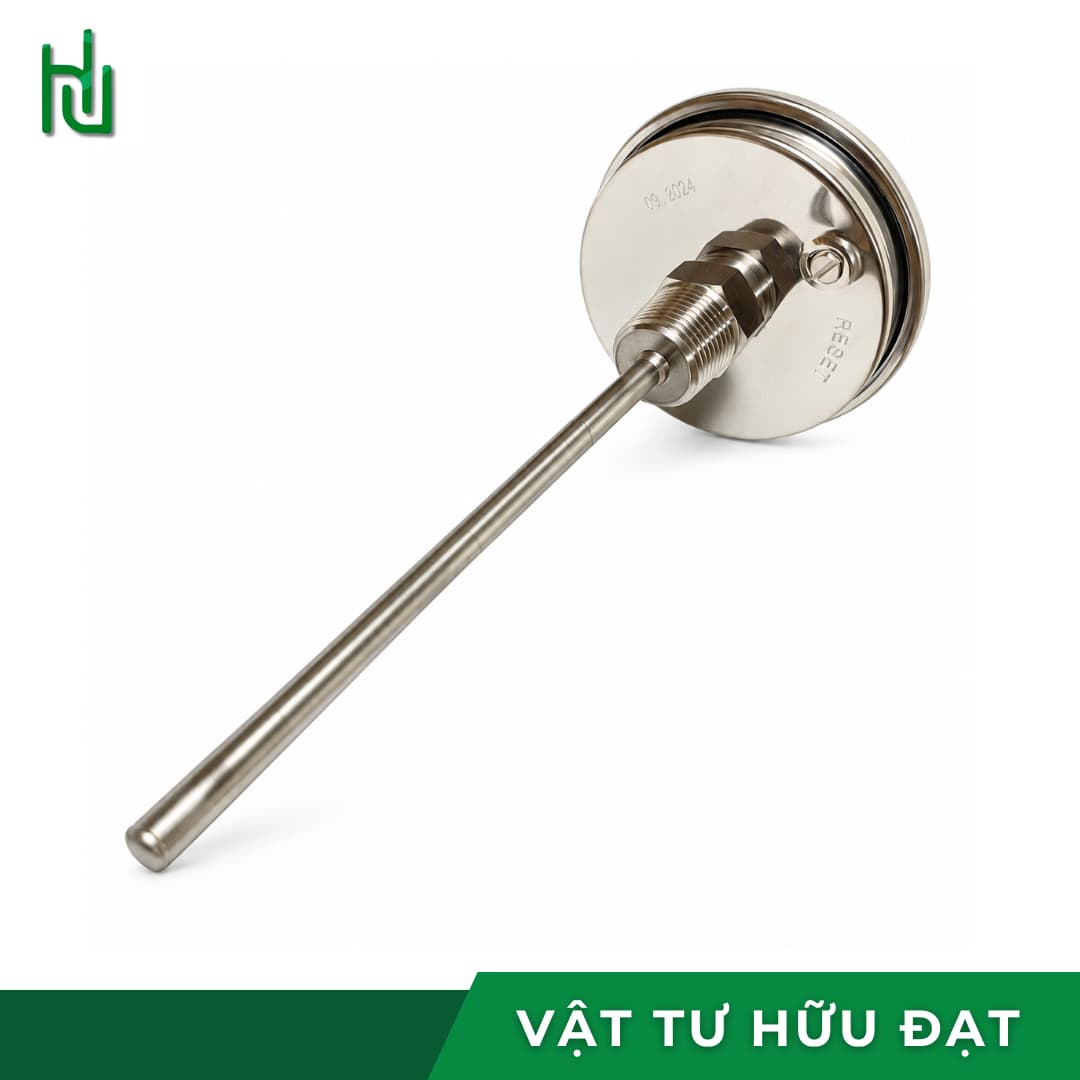

Đồng hồ đo nhiệt độ HV mặt 75 chân sau dải 0-250 độ C

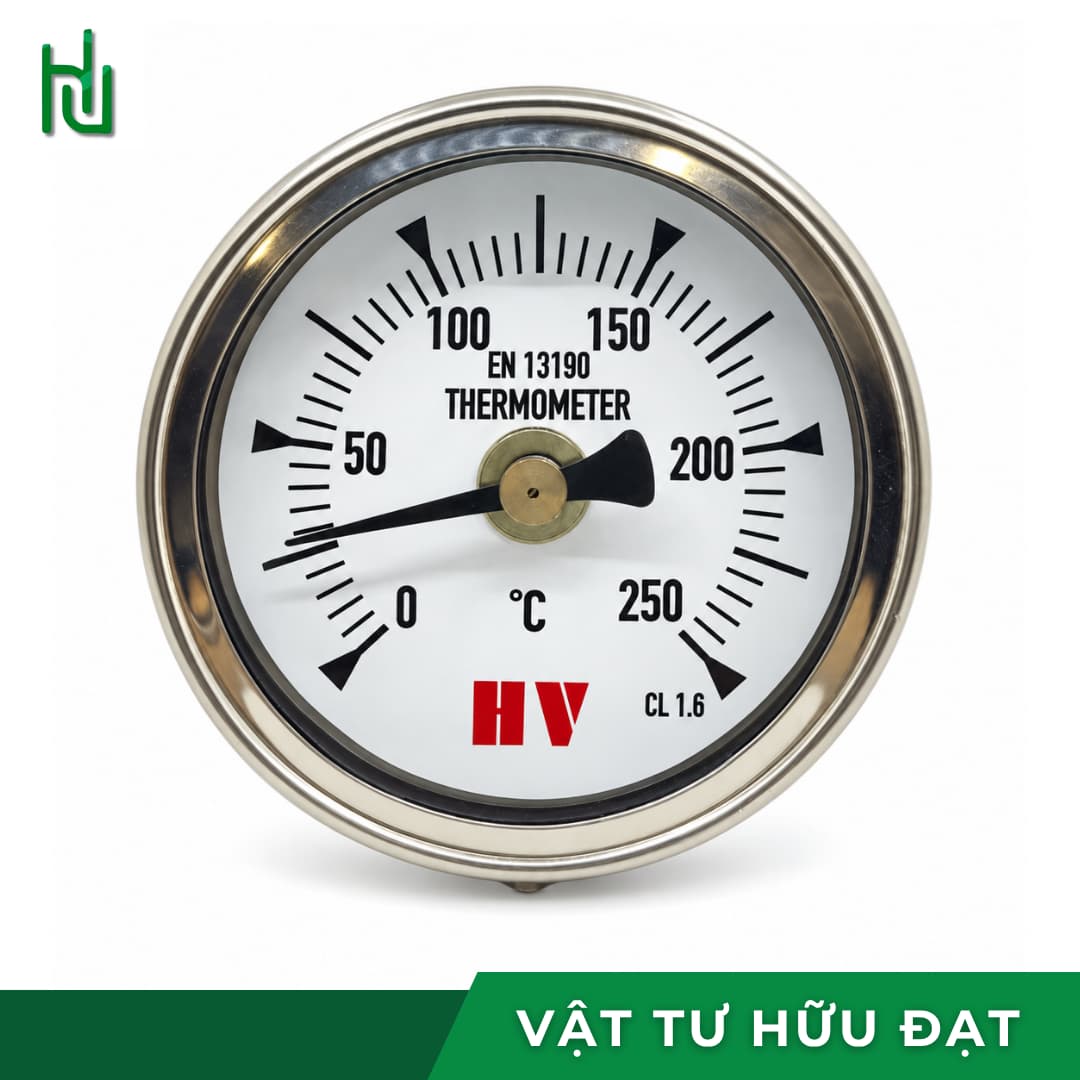

Đồng hồ đo nhiệt độ HV mặt 75 chân sau

Name: Đồng hồ đo nhiệt độ HV mặt 75 chân sau | Hữu Đạt
SKU: HD-DHNHIET-75-D
Price: 160000 VND
Availability: InStock

160.000 ₫

Thương hiệu HV (Đài Loan)Kiểu Chân sauMặt 75 mm

Dải nhiệt−50 đến 500°C

Que đo132 mm

Ren kết nối21 mm (1/2″ PT)

Độ chính xác±1,0%

Gọi báo giá 0938 101 806 Nhắn Zalo

Báo giúp nhiệt độ làm việc để bên mình tư vấn đúng dải.

Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc

Description

Đồng hồ đo nhiệt độ · HV

Đồng hồ đo nhiệt độ HV mặt 75 chân sau — 6 dải, lên tới 500°C

Đồng hồ đo nhiệt độ HV mặt 75 chân sau — còn gọi là nhiệt kế công nghiệp, đồng hồ nhiệt kế, tiếng Anh là bimetal thermometer — đo nhiệt độ nước, hơi, khí nóng và chất lỏng trong đường ống hoặc bồn chứa. Mặt 75 mm, que đo 132 mm nằm ở mặt lưng, ren ngoài 21 mm (1/2″ PT), độ chính xác ±1,0%.

Điểm mạnh riêng của mã này là dải 500°C — cao nhất trong nhóm đồng hồ nhiệt HV. Kiểu chân sau cho phép lắp xuyên thành bồn hoặc mặt bảng điều khiển mà mặt số vẫn hướng ra ngoài. Kim cơ, không cần nguồn điện nên không có chuyện mất tín hiệu.

Mặt 75 mmChân sau · que 132 mm6 dải · tới 500°C±1,0%

Sáu dải nhiệt−50 đến 500°C±50 · 100 · 150 · 250 · 350 · 500°C

Que đo132 mmNằm vuông góc phía sau thân đồng hồ

Độ chính xác±1,0%Cao hơn mức phổ thông ±1,6%

Thông số kỹ thuật của đồng hồ đo nhiệt độ mặt 75

Số liệu đồng hồ đo nhiệt độ HV mặt 75 chân sau theo catalogue hãng. Ren PT là chuẩn ren côn Nhật, tương đương R 1/2 hệ BSPT theo chuẩn ren quốc tế.

Thông số đồng hồ đo nhiệt độ HV mặt 75 chân sau
Đường kính mặt	75 mm
Kiểu kết nối	Chân sau — que đo nằm vuông góc ở mặt lưng
Chiều dài que đo	132 mm
Quy cách ren	Ren ngoài 21 mm (1/2″ PT)
Độ chính xác	±1,0%
Các dải nhiệt	±50 · 100 · 150 · 250 · 350 · 500°C
Vật liệu vỏ	Sắt
Vật liệu que đo	Inox 304 — chống gỉ, tiếp xúc trực tiếp môi chất
Đơn vị hiển thị	Độ C hoặc độ F trên mặt số
Môi chất đo được	Nước, hơi, khí nóng, gas, chất lỏng không ăn mòn
Kiểu hiển thị	Kim cơ, không cần nguồn điện
Hãng · công nghệ	HV · công nghệ Đài Loan

Sáu dải nhiệt — chi tiết thang đo
Dải	Thang đo đầy đủ
±50°C	−50°C đến 50°C — có vùng âm
100°C	0°C đến 100°C
150°C	0°C đến 150°C
250°C	0°C đến 250°C
350°C	0°C đến 350°C
500°C	0°C đến 500°C

Dùng ở đâu

Ba nhóm ngành dùng mã này nhiều nhất.

Bồn chứa, nồi nấu, buồng nhiệt

Que đo 132 mm cắm xuyên thành bồn, mặt số nằm sát bề mặt hướng ra ngoài cho người vận hành đọc. Đây là lợi thế chính của kiểu chân sau so với chân đứng.

Lò hơi, lò nung, nhà máy chế biến

Dải 350 và 500°C đáp ứng được cả lò nung và dầu truyền nhiệt cao — những chỗ mà mã mặt 52 tối đa 350°C không với tới.

Công nghiệp điện lạnh, kho lạnh

Dải ±50°C đo được vùng âm tới −50°C. Kim cơ không cần điện nên vẫn đọc được khi mất nguồn, phù hợp kho lạnh cần theo dõi liên tục.

So sánh các mã đo nhiệt đang bán

Chọn theo kiểu chân, cỡ ren và độ sâu cần cắm.

Các thiết bị đo nhiệt độ đang bán
Loại	Mặt · Ren	Que đo	Dải tối đa
Nhiệt độ mặt 52 chân sau	52 mm · 13 mm	47 mm	350°C
Nhiệt độ mặt 75 chân sau (trang này)	75 mm · 21 mm	132 mm	500°C
Nhiệt độ mặt 100 chân đứng	100 mm · 21 mm	Theo mã	Theo mã
Nhiệt độ dây 3m mặt 100	100 mm · 21 mm	Dây 3 m	600°C
Nhiệt kế thuỷ ngân chân sau	Cột thuỷ ngân	100 mm	200°C

Chân sau hay chân đứng: chân sau có que đo nằm vuông góc ở mặt lưng, dùng khi lắp xuyên thành bồn hoặc mặt bảng, mặt số hướng ra phía người đọc. Chân đứng có que thẳng hàng phía dưới, vặn trực tiếp lên đường ống nằm ngang. Nhìn chỗ lắp có sẵn để chọn đúng kiểu, chọn sai thì không gá vừa.

Chú ý cỡ ren khác nhau giữa các mã: mặt 52 dùng ren 13 mm (1/4″), mặt 75 và mặt 100 dùng ren 21 mm (1/2″). Hai cỡ này không lắp lẫn được. Đo lại cỡ ren chỗ lắp trước khi đặt, hoặc chụp gửi Zalo để bên mình xem giúp.

Không rõ chỗ lắp cần kiểu chân nào?

Gọi 0938 101 806 để được tư vấn

Chọn dải nhiệt cho đúng

Nhiệt độ làm việc thường xuyên nên nằm khoảng giữa thang, tránh sát vạch cuối.

Dải	Nhiệt làm việc hợp lý	Ứng dụng điển hình
±50°C	−30 đến 40°C	Kho lạnh, điều hoà, nước làm mát
100°C	20 đến 75°C	Nước nóng, bể rửa, hơi áp thấp
150°C	40 đến 110°C	Dầu tải nhiệt, nồi hơi nhỏ, sấy thực phẩm
250°C	60 đến 190°C	Máy ép nhựa, khuôn đúc, lò sấy
350°C	100 đến 270°C	Lò nướng công nghiệp, dầu truyền nhiệt cao
500°C	150 đến 380°C	Lò nung, luyện kim, hệ nhiệt cao

Ví dụ: hệ chạy thường xuyên ở 300°C thì chọn dải 500°C chứ không chọn dải 350°C — kim không phải làm việc sát đỉnh thang, đọc chính xác và bền hơn.

Lắp đặt & bảo quản

Bốn việc cần làm đúng.

Xác nhận chỗ lắp là kiểu chân sau và ren 21 mm (1/2″ PT). Sai kiểu chân thì không gá vừa, sai cỡ ren thì phải mua thêm đầu chuyển.
Kiểm tra que đo 132 mm có ngập hẳn trong môi chất không. Với bồn hoặc ống thành dày, trừ phần chiều dày thành khi tính độ ngập.
Quấn băng tan vào ren, vặn vào cổng lắp. Dùng mỏ lết kẹp phần ren, không xoay thân đồng hồ — lực xoắn vào thân làm kim lệch vĩnh viễn.
Đặt mặt số hướng về phía người vận hành thường đứng. Chạy thử và đối chiếu với thiết bị đo khác nếu có.

Sai lầm hay gặp: que đo không ngập đủ trong môi chất. Phần que hở ra ngoài bị không khí làm mát nên số đọc thấp hơn nhiệt độ thực. Với que 132 mm, cần ít nhất 2/3 chiều dài nằm trong lưu chất mới cho kết quả tin được.

Câu hỏi thường gặp

Đồng hồ đo nhiệt độ mặt 75 có mấy dải?

Có sáu dải: ±50, 100, 150, 250, 350 và 500 độ C. Riêng dải ±50 đo được cả vùng âm từ −50 đến 50 độ C, phù hợp kho lạnh và hệ điều hoà. Dải 500 độ C là cao nhất trong nhóm đồng hồ nhiệt HV.

Chân sau khác chân đứng ở điểm nào?

Chân sau có que đo nằm vuông góc ở mặt lưng đồng hồ, dùng khi lắp xuyên thành bồn hoặc mặt bảng điều khiển, mặt số hướng ra phía người đọc. Chân đứng có que đo thẳng hàng phía dưới thân, vặn trực tiếp lên đường ống nằm ngang. Xem vị trí cổng lắp có sẵn để chọn đúng kiểu.

Khác gì với mã mặt 52 chân sau?

Cùng kiểu chân sau nhưng khác ba điểm: mặt 75 thay vì 52 nên đọc rõ hơn; que đo 132 mm thay vì 47 mm nên cắm sâu hơn; ren 21 mm (1/2 inch) thay vì 13 mm (1/4 inch) nên hợp đường ống lớn. Mã mặt 75 cũng có thêm dải 500 độ C mà mặt 52 không có.

Que đo 132 mm có phù hợp đường ống nhỏ không?

Với đường ống nhỏ, que 132 mm có thể chạm thành bên kia hoặc cản dòng chảy. Trường hợp đó nên chọn mã mặt 52 chân sau có que 47 mm. Que dài phù hợp bồn chứa, đường ống lớn và buồng nhiệt sâu.

Độ chính xác ±1,0% nghĩa là gì?

Sai số tối đa bằng 1,0% của thang đo cực đại. Ví dụ đồng hồ dải 500 độ C thì sai số cho phép khoảng 5 độ C ở bất kỳ vị trí nào trên thang. Mức này cao hơn chuẩn phổ thông ±1,6% của nhiều thiết bị công nghiệp khác.
