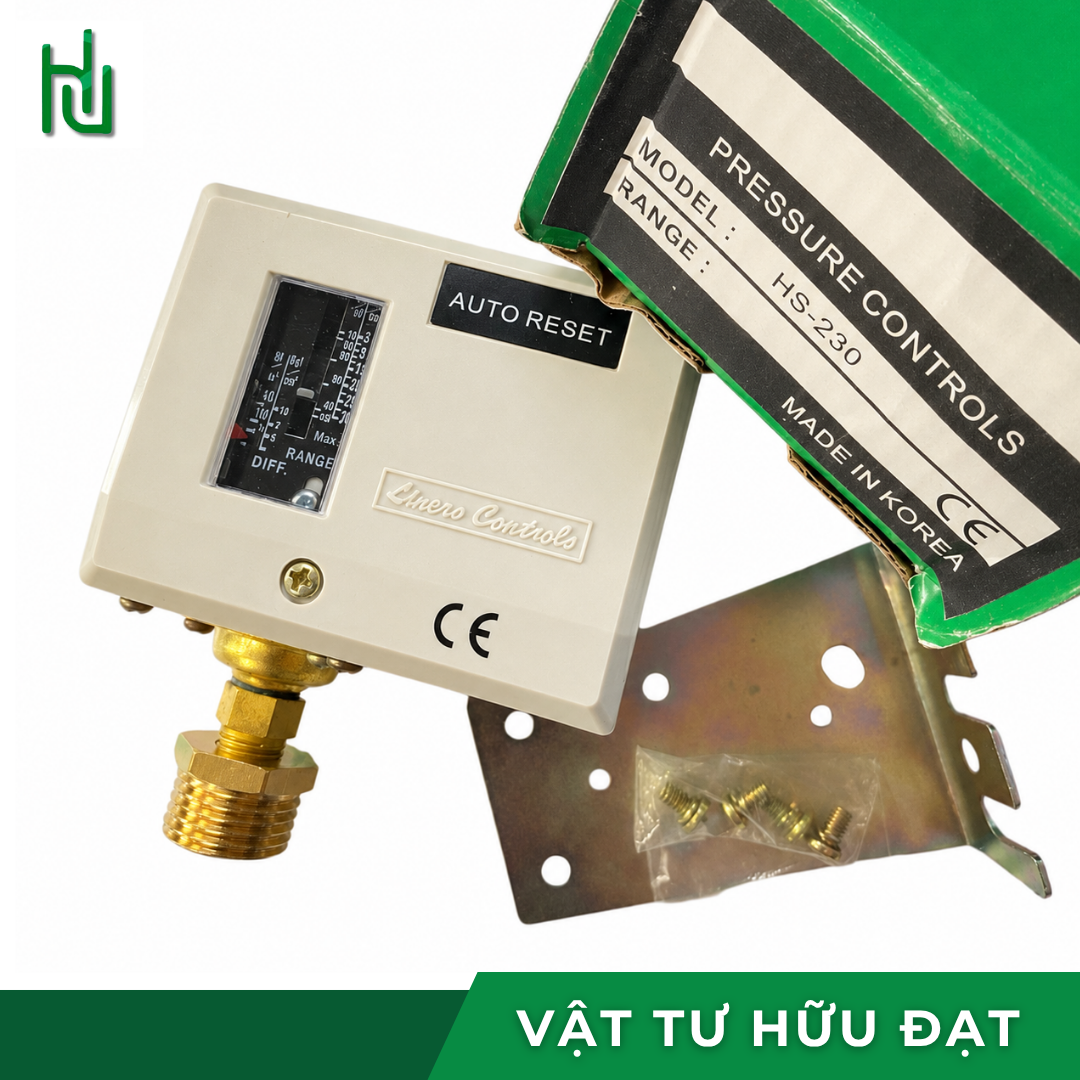

Công tắc áp suất HS-230 Autosigma (dải 5 ~ 30 kgf/cm²)

Name: Công tắc áp suất HS-230 Autosigma — dải 5 ~ 30 kgf/cm² | Hữu Đạt
SKU: HD-HS-230

Liên hệ

Thương hiệu Autosigma (KHS)Kiểu Công tắc áp suất cơMã HS-230

Dải cài5 ~ 30 kgf/cm²

Vi sai3 ~ 10 kgf/cm²

Áp tối đa40 kgf/cm²

Cổng ren7/16 UNF · ống đồng 6 mm

Gọi báo giá 0938 101 806 Nhắn Zalo

Báo giúp áp làm việc và áp cắt mong muốn — bên mình cài sẵn trước khi giao.

Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc

Liên hệ

Description

Công tắc áp suất · Autosigma HS

Công tắc áp suất HS-230 — dải cài 5 ~ 30 kgf/cm²

HS-230 là công tắc áp suất cơ dùng để đóng hoặc ngắt mạch điện khi áp trong hệ vượt hoặc tụt qua ngưỡng đã cài. Nhóm áp cao nhất trong dòng HS, dùng nhiều cho máy nén khí công nghiệp, trạm khí cao áp, hệ thủy lực.

Dải cài rộng nhất và vi sai lớn nhất (3–10 kgf/cm²), hợp hệ có bình tích lớn — máy chạy ít lần đóng cắt hơn, bền motor hơn.

5 ~ 30 kgf/cm²Vi sai 3 ~ 10Ren 7/16 UNFTiếp điểm SPDT

Dải cài đặt: 5 ~ 30 kgf/cm²; ≈ 4,9 – 29,4 bar
Vi sai: 3 ~ 10 kgf/cm²; Chỉnh được bằng vít trong nắp
Áp tối đa: 40 kgf/cm²; Giới hạn chịu của bellows

Thông số kỹ thuật

Số liệu theo catalogue của nhà sản xuất dòng HS, đối chiếu tháng 8/2026.

Thông số công tắc áp suất HS-230
Mã sản phẩm	HS-230
Dải áp cài đặt	5 ~ 30 kgf/cm² (≈ 4,9 – 29,4 bar)
Vi sai (chênh áp đóng – cắt)	3 ~ 10 kgf/cm², chỉnh được
Áp suất tối đa chịu được	40 kgf/cm²
Kiểu tiếp điểm	SPDT — 1 thường mở + 1 thường đóng, dùng vi công tắc
Cổng kết nối	Ren 7/16 UNF (ren 11 mm), lã ống đồng 6 mm
Môi chất	Khí nén, nước, dầu và gas lạnh gốc flo
Nhiệt độ môi chất	−10 °C đến 120 °C
Khối lượng	0,42 kg
Chứng nhận	CE

Dùng ở đâu

Ba tình huống thường gặp nhất với HS-230.

Đóng cắt máy theo áp

Ngắt máy nén hoặc bơm khi bình đủ áp, đóng lại khi áp tụt xuống ngưỡng dưới. Đây là công dụng chính — quyết định máy chạy đúng chu kỳ hay chạy liên tục đến cháy motor.

Bảo vệ quá áp

Cắt mạch điều khiển khi áp vượt ngưỡng an toàn. Khác với van an toàn (xả cơ khí), công tắc áp suất cắt điện nên dừng được cả nguồn sinh áp chứ không chỉ xả bớt.

Báo lỗi về tủ điều khiển

Tận dụng tiếp điểm thường đóng của SPDT để đưa tín hiệu áp bất thường về PLC hoặc đèn báo, giúp phát hiện rò rỉ và nghẹt lọc sớm.

So sánh 5 mã trong dòng HS

Cùng thân, cùng cổng kết nối, cùng kiểu tiếp điểm — chỉ khác dải cài và vi sai.

Năm mã trong dòng HS — khác nhau ở dải cài và vi sai
Mã	Dải cài (kgf/cm²)	Vi sai	Áp max	Dùng cho
HS-203	-0,5 ~ 3	0,35 ~ 2	11	quạt ly tâm, hệ hút nhẹ, bơm nước áp thấp, giám sát nghẹt lọc gió
HS-206	-0,5 ~ 6	0,6 ~ 4	16,5	bơm nước dân dụng, hệ khí nén áp thấp, máy lạnh và kho lạnh
HS-210	1 ~ 10	1 ~ 3	16,5	máy nén khí piston, bơm tăng áp, đường khí nén trong xưởng
HS-220	5 ~ 20	3 ~ 5	40	máy nén khí áp cao, máy rửa xe, hệ thủy lực áp thấp
HS-230	5 ~ 30	3 ~ 10	40	máy nén khí công nghiệp, trạm khí cao áp, hệ thủy lực

Lưu ý khi thay thế: năm mã dùng chung kích thước thân và cổng ren, nên đổi qua lại được mà không phải sửa đường ống. Chỉ cần chọn đúng dải áp.

Không chắc chọn mã nào?

Gọi 0938 101 806 để được tư vấn

Chọn dải áp cho đúng

Nguyên tắc: áp làm việc nên nằm khoảng giữa dải cài, không sát mép trên và không sát mép dưới.

Chọn mã theo áp làm việc thực tế của hệ
Áp làm việc của hệ	Nên chọn	Vì sao
Áp làm việc dưới 3 kgf/cm²	HS-203	Cài được cả vùng chân không nhẹ
Áp làm việc 3 – 6 kgf/cm²	HS-206	Vi sai tới 4, hợp bơm nước dân dụng
Áp làm việc 6 – 10 kgf/cm²	HS-210	Vùng của hầu hết máy nén khí xưởng
Áp làm việc 10 – 20 kgf/cm²	HS-220	Thân chịu 40, dư biên an toàn
Áp làm việc 20 – 30 kgf/cm²	HS-230	Vi sai tới 10, ít đóng cắt hơn

Lắp đặt và cài áp

Bốn bước, làm đúng thứ tự thì không phải tháo ra chỉnh lại.

Xả hết áp trong hệ trước khi tháo lắp. Lắp công tắc ở vị trí ít rung, nếu đường ống rung mạnh thì nối qua đoạn ống mềm hoặc ống xi phông.
Lã ống đồng 6 mm vào cổng 7/16 UNF, siết vừa tay rồi siết thêm khoảng 1/4 vòng bằng cờ lê. Siết quá tay sẽ nứt loe ống.
Đấu điện: tiếp điểm SPDT có chân chung, chân thường mở và chân thường đóng. Đấu qua contactor nếu tải là motor 3 pha hoặc dòng lớn.
Cài áp cắt bằng vít lớn ở giữa, cài vi sai bằng vít nhỏ bên cạnh. Chạy thử vài chu kỳ và đọc đồng hồ áp để xác nhận điểm đóng và điểm cắt.

Sai lầm hay gặp: chỉnh vi sai quá nhỏ khiến máy đóng cắt liên tục vài giây một lần. Bình chứa càng nhỏ thì càng phải để vi sai rộng.

Câu hỏi thường gặp

HS-230 cài được áp cắt bao nhiêu?

Dải cài của HS-230 là 5 ~ 30 kgf/cm² (≈ 4,9 – 29,4 bar). Nên chọn mã sao cho áp làm việc của hệ nằm ở khoảng giữa dải, đừng cài sát mép trên — cài sát mép thì lò xo làm việc ở vùng căng nhất, sai số lớn và nhanh mỏi.

Vi sai là gì, có cần chỉnh không?

Vi sai là khoảng chênh giữa áp cắt và áp đóng lại. HS-230 chỉnh được 3 ~ 10 kgf/cm². Vi sai nhỏ thì áp ổn định hơn nhưng máy đóng cắt liên tục, hại motor; vi sai lớn thì máy chạy thưa hơn nhưng áp dao động rộng. Bình chứa càng nhỏ càng nên để vi sai lớn.

Lắp được cho máy nén khí không?

Được, nhưng lưu ý đây là công tắc áp suất dạng tín hiệu — tiếp điểm SPDT dùng để đóng cắt mạch điều khiển (contactor, relay). Nếu muốn đấu thẳng vào motor thì phải kiểm tra dòng tải, và với motor 3 pha thì bắt buộc phải qua contactor.

Cổng ren 7/16 UNF lắp vào đường ống ren 13 được không?

Không lắp trực tiếp được. Cổng của dòng HS là 7/16 UNF kiểu lã ống đồng 6 mm — chuẩn của ngành lạnh. Muốn lắp vào đường ống ren 13 (1/4″) thì cần đầu chuyển 7/16 UNF sang ren 13. Bên mình có sẵn đầu chuyển, báo khi đặt hàng để gửi kèm.

Dùng cho nước và dầu được không?

Được. Dòng HS dùng được với khí nén, nước, dầu và gas lạnh gốc flo, nhiệt độ môi chất từ −10 °C đến 120 °C. Riêng môi chất có hạt bẩn hoặc ăn mòn mạnh thì nên lắp thêm ống xi phông hoặc bộ lọc trước cổng vào.
