Đồng hồ đo áp suất hơi mặt 38 chân sau KK Gauges ren 9.6mm, thang 10 kg/cm²

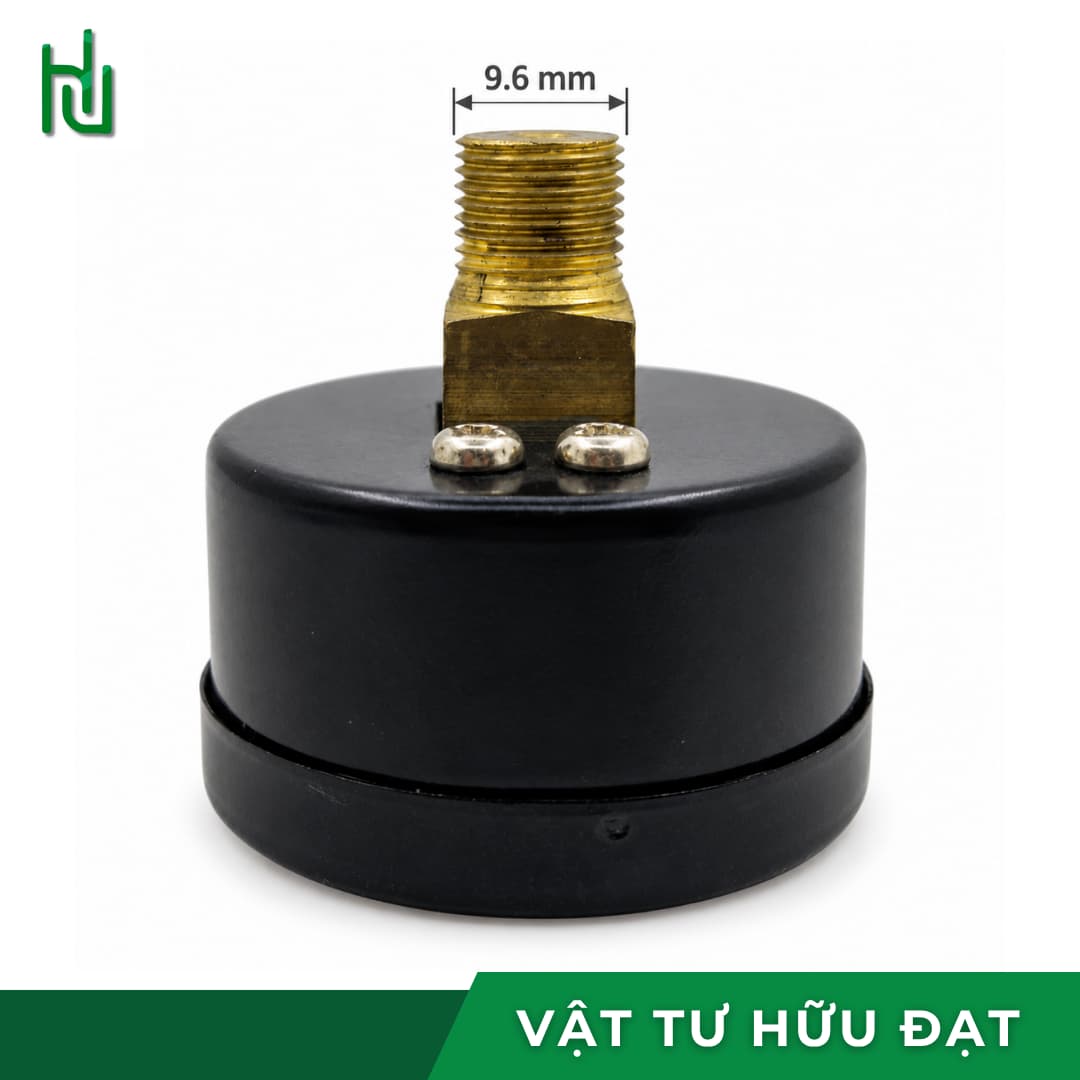

Mặt sau đồng hồ áp suất 38mm với chân ren đồng thau 1/8 inch PT

Đồng hồ đo áp suất hơi mặt 38 chân sau

Name: Đồng hồ đo áp suất hơi mặt 38 chân sau — ren 1/8" | Hữu Đạt
SKU: HD-DHAP-HOI-38-S

Liên hệ

Thương hiệu KK Gauges (Đài Loan)Kiểu Chân sau, bản khôMặt 38 mm

Ren kết nối9.6 mm (1/8″ PT)

Áp tối đa10 kg/cm²

Chịu nhiệt100°C

Vật liệuThép · ruột đồng

Gọi báo giá 0938 101 806 Nhắn Zalo

Chụp giúp chỗ lắp gửi Zalo để bên mình xem cỡ ren có khớp không.

Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc

Liên hệ

Description

Đồng hồ đo áp suất · KK Gauges

Đồng hồ đo áp suất hơi mặt 38 chân sau — ren 9.6 mm, tối đa 10 kg/cm²

Đồng hồ đo áp suất hơi mặt 38 chân sau — còn gọi là đồng hồ áp lực mini, đồng hồ đo áp suất khí nén, tiếng Anh là pressure gauge — đo áp suất hơi, nước và khí trong hệ thống. Mặt 38 mm, ren ngoài 9.6 mm (1/8″ PT), áp tối đa 10 kg/cm², chịu nhiệt 100°C.

Đây là cỡ nhỏ nhất trong dòng. Ngoài lắp thẳng vào đường ống, mã này còn dùng để thay đồng hồ cũ đã hỏng trên bộ lọc khí nén và van điều áp — chỗ mà đồng hồ cỡ lớn không lắp vừa.

Mặt 38 mmRen 9.6 mm · 1/8″ PTTối đa 10 kg/cm²Chân sau

Kích thước mặt38 mmCỡ nhỏ nhất, lắp được chỗ rất chật

Ren kết nối9.6 mm (1/8″ PT)Ren ngoài, đặt ở mặt sau đồng hồ

Áp tối đa10 kg/cm²Giới hạn của thang đo

Thông số kỹ thuật

Số liệu đồng hồ đo áp suất hơi mặt 38 chân sau theo catalogue KK Gauges. Quy đổi theo chuẩn đo lường quốc tế: 1 kg/cm² = 0,98066 bar = 14,223 psi.

Thông số đồng hồ đo áp suất hơi mặt 38 chân sau
Đường kính mặt	38 mm
Kiểu kết nối	Chân sau — ren nằm ở mặt lưng đồng hồ
Quy cách ren	Ren ngoài 9.6 mm (1/8″ PT)
Áp suất tối đa	10 kg/cm² (≈9,8 bar · 142 psi)
Chịu nhiệt	100°C
Vật liệu vỏ	Thép, chống ăn mòn
Vật liệu ruột	Đồng
Chân ren	Đồng thau
Mặt kính	Thuỷ tinh, trong suốt, không ố vàng theo thời gian
Môi chất đo được	Hơi, nước, khí, dầu
Hãng	KK Gauges
Xuất xứ	Đài Loan

Dùng ở đâu

Ba tình huống mà cỡ 38 hợp hơn các cỡ lớn.

Thay đồng hồ hỏng trên bộ lọc khí nén

Bộ lọc và van điều áp khí nén thường gắn sẵn đồng hồ cỡ 38. Khi đồng hồ theo máy hỏng, thay bằng mã này rẻ hơn nhiều so với thay cả cụm lọc.

Van điều áp, bộ chỉnh áp khí nén

Ren 1/8″ PT là cỡ chuẩn của phần lớn van điều áp trên thị trường. Lắp vào là dùng được ngay, không cần đầu chuyển.

Gắn âm tường, vị trí cao trong hệ thống

Chân ren ở mặt sau nên đồng hồ nằm sát tường hoặc sát mặt tủ, mặt số hướng ra ngoài. Phù hợp chỗ cần quan sát từ bên cạnh.

So sánh các cỡ mặt đang bán

Cùng hãng, khác cỡ mặt và cỡ ren — chọn theo chỗ lắp và khoảng cách đọc.

Chọn cỡ mặt theo vị trí lắp
Loại	Mặt	Ren	Hợp với
Hơi mặt 38 chân sau (trang này)	38 mm	9.6 mm · 1/8″	Bộ lọc, van điều áp, chỗ rất chật
Hơi mặt 63 chân đứng	63 mm	13 mm · 1/4″	Đường ống nhỏ, đọc gần
Hơi mặt 100 chân đứng	100 mm	13 mm · 1/4″	Đọc rõ hơn ở khoảng cách vừa
Hơi mặt 150 chân đứng	150 mm	21 mm · 1/2″	Nồi hơi lớn, đọc từ xa vài mét
Đồng hồ dầu mặt 63	63 mm	13 mm · 1/4″	Có dầu, hệ rung mạnh

Đừng nhầm cỡ ren: mặt 38 dùng ren 9.6 mm (1/8″), trong khi mặt 63 và 100 dùng ren 13 mm (1/4″). Hai cỡ này không lắp lẫn được cho nhau. Đo lại cỡ ren chỗ lắp trước khi đặt hàng, hoặc chụp gửi qua Zalo để bên mình xem giúp.

Cần thay đồng hồ cũ nhưng không rõ cỡ ren?

Gọi 0938 101 806 để được tư vấn

Thay đồng hồ cũ trên bộ lọc, van điều áp

Bảng đối chiếu nhanh trước khi đặt hàng.

Trường hợp	Có dùng mã này được không	Ghi chú
Đồng hồ cũ mặt 38, ren 1/8″	Được, thay trực tiếp	Trường hợp phổ biến nhất
Đồng hồ cũ mặt 40 hoặc 50	Được nếu ren cùng 1/8″	Mặt nhỏ hơn chút nhưng vẫn lắp vừa
Đồng hồ cũ ren 1/4″	Cần đầu chuyển	Hoặc chọn mã mặt 63 cho khớp
Hệ chạy trên 10 kg/cm²	Không dùng được	Vượt thang đo, chọn mã dải cao hơn

Lắp đặt & bảo vệ

Bốn việc cần làm đúng.

Kiểm tra kim có nằm đúng vạch 0 khi chưa có áp. Nếu lệch sẵn thì không nên lắp.
Quấn cao su non hoặc keo vào chân ren trước khi lắp để đảm bảo kín.
Dùng mỏ lết vặn phần có ren, không vặn vào thân đồng hồ — lực xoắn vào thân làm biến dạng và kim chỉ sai vĩnh viễn.
Với môi chất là hơi nóng, lắp thêm ống siphon chứa nước giữa đồng hồ và đường ống để hạ nhiệt trước khi tới bộ phận đo.

Sai lầm hay gặp: lắp đồng hồ ở vị trí rung mạnh. Cỡ 38 không có dầu nên kim đập liên tục, vừa khó đọc vừa nhanh hỏng bộ truyền động. Máy rung nhiều thì lắp đồng hồ ở vị trí xa hơn, hoặc chuyển sang loại có dầu.

Câu hỏi thường gặp

Đồng hồ mặt 38 này đo được tối đa bao nhiêu?

Áp suất tối đa 10 kg/cm², tương đương khoảng 9,8 bar hoặc 142 psi. Hệ thống chạy trên mức này thì không dùng được, cần chọn mã có thang đo cao hơn như mặt 63 hoặc mặt 100.

Ren 9.6 mm có lắp vừa ren 13 không?

Không. Ren 9.6 mm là cỡ 1/8 inch PT, còn ren 13 mm là 1/4 inch PT — hai cỡ khác nhau, không lắp lẫn được. Nếu chỗ lắp đang dùng ren 13 thì cần đầu chuyển, hoặc chọn thẳng mã mặt 63 cho khớp.

Thay được đồng hồ hỏng trên bộ lọc khí nén không?

Được, đây là ứng dụng phổ biến nhất của mã này. Bộ lọc và van điều áp khí nén thường gắn sẵn đồng hồ cỡ 38 ren 1/8 inch. Khi đồng hồ theo máy hỏng, thay bằng mã này rẻ hơn nhiều so với thay cả cụm lọc.

Chân sau khác chân đứng ở điểm nào?

Chân sau có đầu ren nằm ở mặt lưng đồng hồ, dùng khi gắn âm tường hoặc sát mặt tủ, mặt số hướng ra ngoài cho người đứng bên cạnh đọc. Chân đứng có đầu ren phía dưới, vặn thẳng lên đường ống.

Đo được cho hơi nóng không?

Được, chịu nhiệt tối đa 100°C. Với hơi có nhiệt độ sát ngưỡng này, nên lắp thêm ống siphon chứa nước giữa đồng hồ và đường ống để bảo vệ bộ phận truyền động bên trong, kéo dài tuổi thọ.
