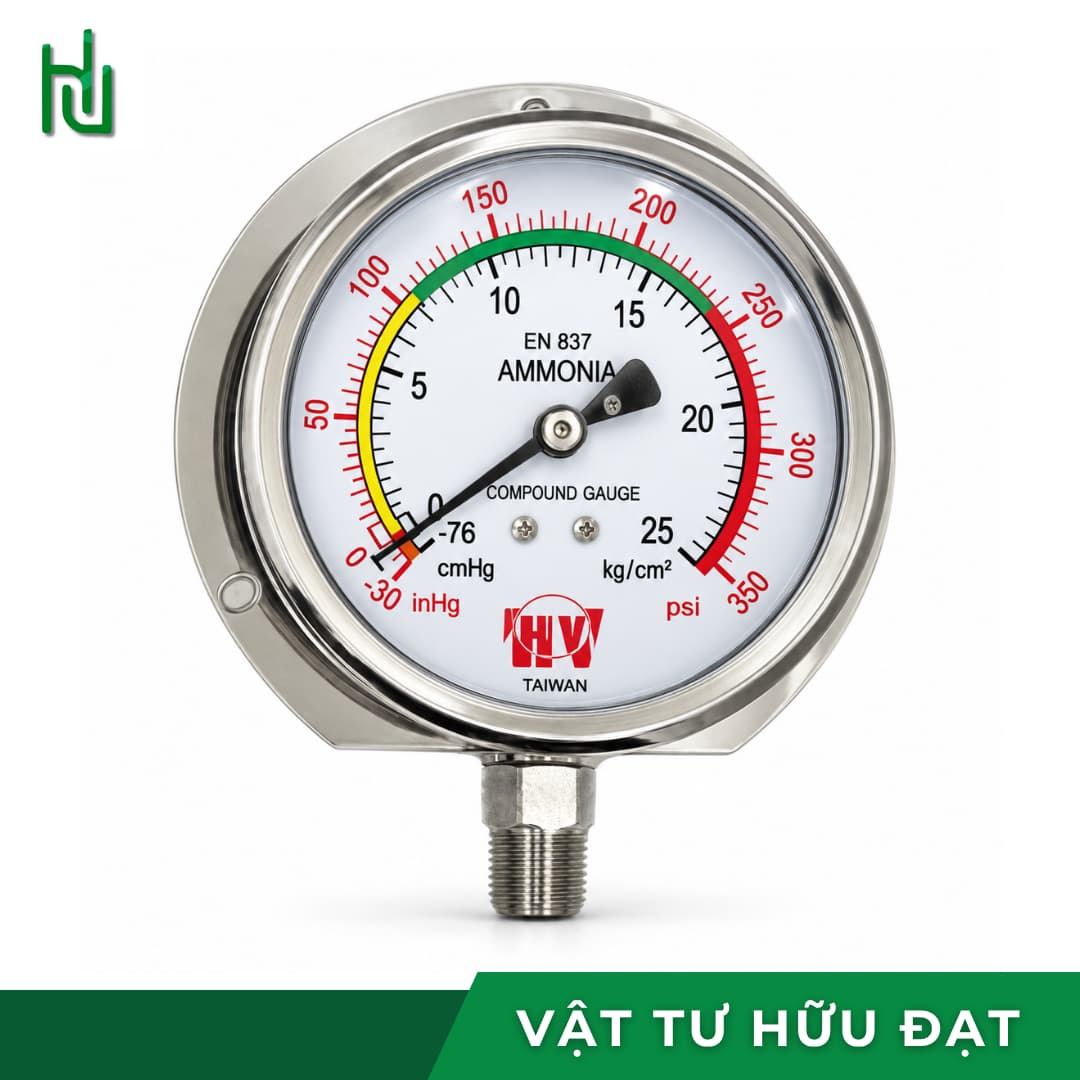

Đồng hồ đo áp suất NH3 mặt 100 inox 304 cho hệ lạnh amoniac

Mặt số đồng hồ áp suất NH3 100mm có dầu glycerin, thang 25 kgf/cm²

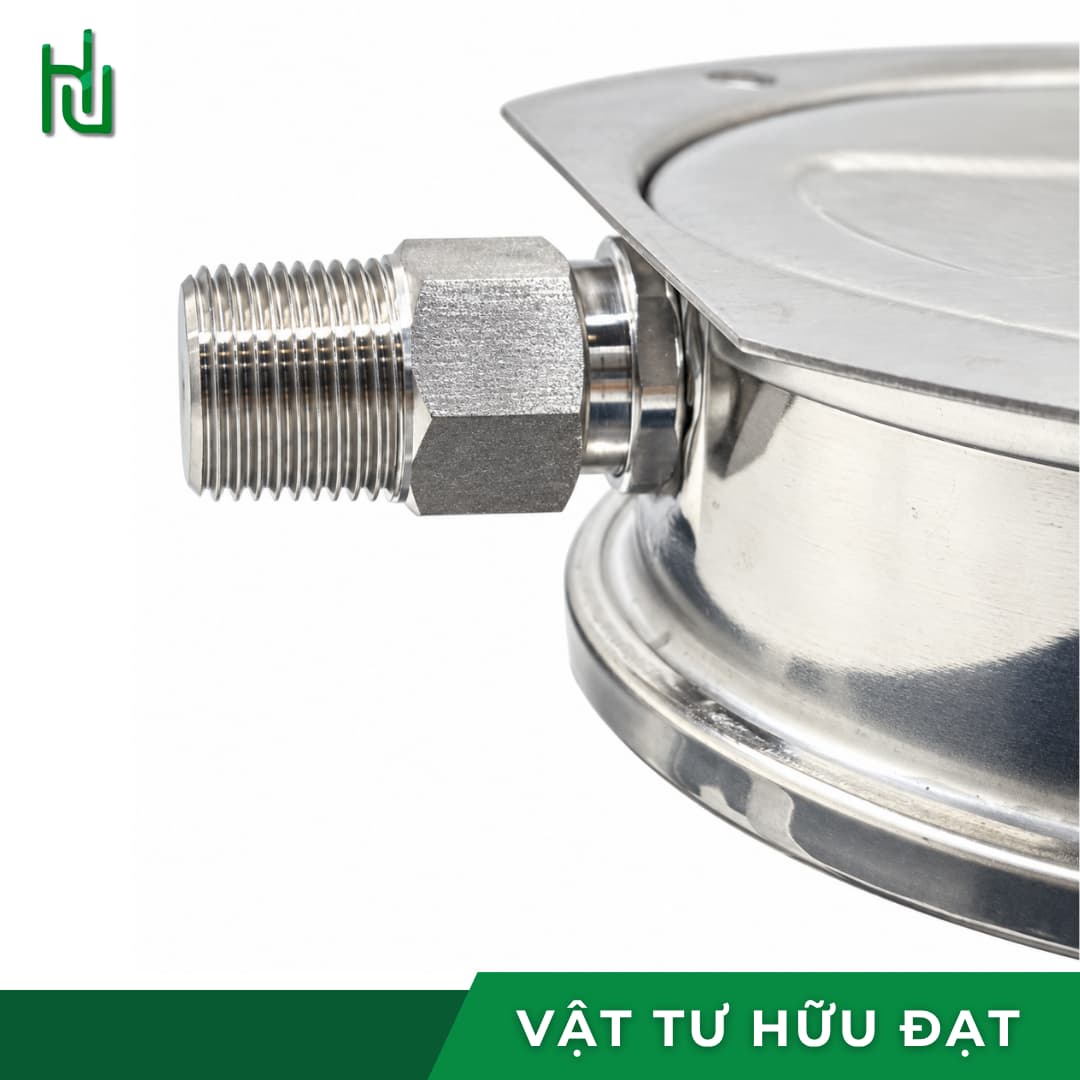

Chân ren inox 316 của đồng hồ đo áp suất NH3, ren 17mm 3/8 inch PT

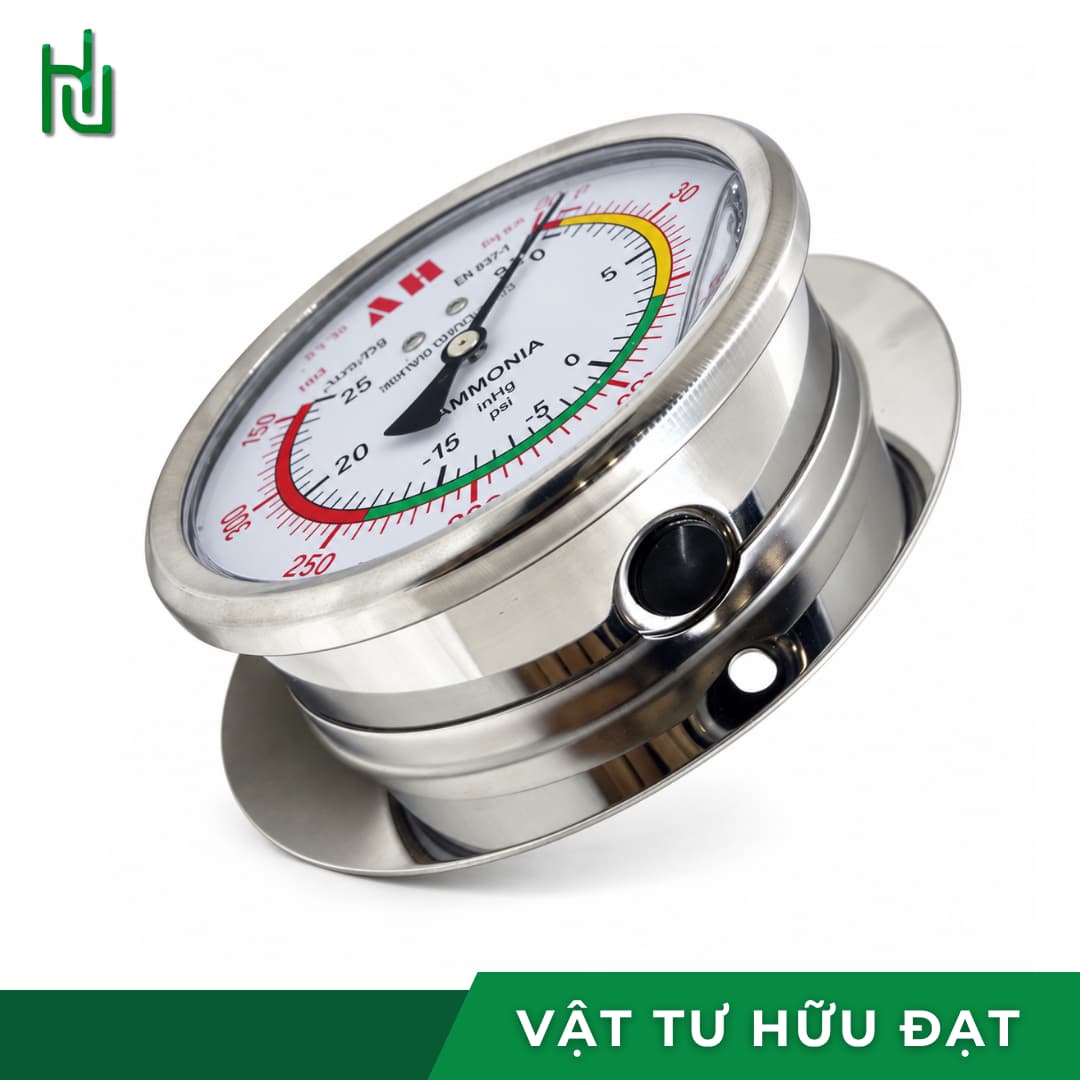

Đồng hồ đo áp suất HV NH3 nhìn nghiêng, vành bắt vít và nút thay dầu

Đồng hồ đo áp suất NH3 hiệu HV (gas amoniac)

Name: Đồng hồ đo áp suất NH3 hiệu HV mặt 100 — inox 304 | Hữu Đạt
SKU: HD-DHAP-NH3

Liên hệ

Thương hiệu HV (Đài Loan)Kiểu Chuyên NH3, có dầuMặt 100 mm

Vật liệuInox 304 · chân 316

Dải đo15 hoặc 25 kgf/cm²

Ren kết nối17 mm (3/8″ PT)

Nhiệt độ−40 đến 70°C

Gọi báo giá 0938 101 806 Nhắn Zalo

Báo giúp lắp phía hút hay phía đẩy để bên mình chọn đúng dải.

Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc

Liên hệ

Description

Đồng hồ đo áp suất NH3 · HV

Đồng hồ đo áp suất HV NH3 mặt 100 — chuyên hệ lạnh amoniac

Đồng hồ đo áp suất HV NH3 — tiếng Anh là ammonia pressure gauge — chuyên đo áp suất môi chất amoniac trong hệ thống lạnh công nghiệp. Mặt 100 mm, chân đứng có vành, ren ngoài 17 mm (3/8″ PT), toàn thân inox 304 và chân ren inox 316, cấp chính xác ±1,6% theo chuẩn EN 837-1.

Amoniac ăn mòn đồng cực nhanh nên không thể dùng đồng hồ thông thường — loại có ruột và chân ren bằng đồng thau sẽ hỏng trong thời gian ngắn, rò rỉ khí NH3 độc hại. Mã này không dùng đồng ở bất kỳ bộ phận nào tiếp xúc môi chất.

Chuyên NH3Inox 304 · chân 316Ren 17 mm · 3/8″ PT−40 đến 70°C

Vật liệuInox 304 & 316Thân 304 dày 0.8 mm, chân ren 316

Hai dải đo15 & 25 kgf/cm²Chọn theo phía hút hoặc phía đẩy

Nhiệt độ làm việc−40 đến 70°CChịu được lạnh sâu của hệ NH3

Thông số kỹ thuật

Số liệu đồng hồ đo áp suất HV NH3 theo catalogue hãng, sản xuất theo tiêu chuẩn Châu Âu EN 837-1.

Thông số đồng hồ đo áp suất HV NH3
Mã sản phẩm	DH-NH3
Kích thước mặt	100 mm (4″)
Kiểu kết nối	Chân đứng, có vành bắt vít
Quy cách ren	Ren ngoài 17 mm (3/8″ PT)
Vật liệu thân	Inox 304, dày 0.8 mm
Vật liệu chân ren	Inox 316 — chịu ăn mòn tốt hơn 304
Cấp chính xác	±1,6% (KL 1.6)
Tiêu chuẩn sản xuất	EN 837-1 (Châu Âu)
Nhiệt độ làm việc	−40 đến 70°C
Dải đo	0 – 15 kgf/cm² hoặc 0 – 25 kgf/cm²
Dầu bên trong	Glycerin — giảm rung kim, chống ngưng tụ hơi nước
Nút thay dầu	Có nút silicon, thay dầu khi dầu ngả vàng
Môi chất đo được	NH3 (amoniac), gas lạnh R134A, R290, R404A
Hãng · công nghệ	HV · công nghệ Đài Loan

Vì sao NH3 cần đồng hồ riêng

Ba lý do không thể thay bằng đồng hồ áp suất thông thường.

Amoniac ăn mòn đồng cực nhanh

Đồng hồ thông thường có ruột và chân ren bằng đồng thau. NH3 phản ứng với đồng tạo hợp chất giòn, chân ren nứt và rò khí chỉ sau thời gian ngắn. Với amoniac thì rò rỉ là vấn đề an toàn nghiêm trọng, không phải chuyện hỏng thiết bị.

Chịu được lạnh sâu tới −40°C

Hệ lạnh NH3 công nghiệp chạy ở nhiệt độ rất thấp, nhất là phía hút. Dải làm việc −40 đến 70°C bao phủ toàn bộ khoảng nhiệt thực tế của kho lạnh và tủ đông công nghiệp.

Có dầu, chịu được rung của máy nén

Máy nén hệ lạnh rung liên tục và áp thay đổi theo chu kỳ. Dầu glycerin trong mặt làm kim đi êm, đọc được số khi máy đang chạy và bảo vệ bộ truyền động khỏi hao mòn.

So sánh với các mã đồng hồ khác

Môi chất quyết định chọn mã nào — không phải giá hay cỡ mặt.

Chọn đồng hồ theo môi chất
Loại	Vật liệu tiếp xúc	Dùng cho
HV NH3 mặt 100 (trang này)	Inox 304 · 316, không đồng	Amoniac, gas lạnh R134A/R290/R404A
HV mặt 100 chân inox	Inox 304 · 316	Hoá chất, xăng dầu
HV mặt 63 chân inox	Inox 304 · 316	Hoá chất, mặt nhỏ hơn
Đồng hồ dầu HV mặt 100	Vỏ inox, chân ren đồng	Thủy lực, khí nén — không dùng cho NH3
Hơi mặt 100 chân đứng	Thép, ruột đồng	Hơi, nước, khí nén thông thường

Tuyệt đối không thay thế bằng đồng hồ chân đồng: nhiều trường hợp thợ lắp tạm đồng hồ thường vào hệ NH3 vì sẵn hàng. Đồng bị amoniac ăn mòn, ban đầu chỉ sai số, sau đó nứt chân ren và rò khí. NH3 gây bỏng đường hô hấp và có thể cháy nổ ở nồng độ cao — đây là rủi ro an toàn, không phải chuyện tiết kiệm.

Không chắc hệ của mình dùng môi chất gì?

Gọi 0938 101 806 để được tư vấn

Chọn dải 15 kg hay 25 kg

Hai dải phục vụ hai vị trí khác nhau trong cùng hệ thống.

Tiêu chí	Dải 15 kgf/cm²	Dải 25 kgf/cm²
Vị trí lắp	Phía hút máy nén (áp thấp)	Phía đẩy máy nén (áp cao)
Áp làm việc hợp lý	Dưới 10 kgf/cm²	10 – 17 kgf/cm²
Ứng dụng	Kho lạnh, đường hút, bình chứa thấp áp	Đầu đẩy, dàn ngưng, bình chứa cao áp

Nguyên tắc chung: áp làm việc thực tế nên bằng khoảng 70% thang đo cực đại. Hệ chạy quanh 10 kgf/cm² thì chọn dải 15; hệ chạy 15 đến 17 thì chọn dải 25.

Hệ lạnh thường cần cả hai: một đồng hồ dải 15 ở phía hút và một đồng hồ dải 25 ở phía đẩy. Đặt cùng lúc thì bên mình tư vấn số lượng và vị trí lắp cho đúng.

Lắp đặt & bảo dưỡng

Bốn việc cần làm đúng, kèm lưu ý riêng cho môi chất NH3.

Xả hết áp trong đoạn ống trước khi tháo lắp. Với hệ NH3 phải làm theo quy trình an toàn của nhà máy, có đồ bảo hộ và thông gió khu vực.
Kiểm tra kim có nằm đúng vạch 0 khi chưa có áp. Với môi chất độc hại, kiểm tra kỹ trước khi đưa vào hệ thống.
Quấn băng tan vào ren 17 mm, vặn vào cổng lắp. Dùng mỏ lết kẹp phần ren, không xoay thân đồng hồ.
Sau thời gian dài, dầu glycerin ngả vàng thì mở nút silicon phía sau để châm thêm hoặc thay dầu mới.

Sai lầm hay gặp: lắp đồng hồ dải 25 cho cả phía hút lẫn phía đẩy để tiện mua một loại. Ở phía hút áp chỉ vài kgf/cm², kim nằm ở đầu thang nên đọc không chính xác, khó phát hiện khi áp tụt bất thường — dấu hiệu thiếu gas hoặc nghẹt phin.

Câu hỏi thường gặp

Vì sao hệ NH3 không dùng được đồng hồ áp suất thường?

Đồng hồ thông thường có ruột và chân ren bằng đồng thau. Amoniac phản ứng với đồng tạo hợp chất giòn, làm chân ren nứt và rò khí sau thời gian ngắn. NH3 gây bỏng đường hô hấp và có thể cháy nổ ở nồng độ cao, nên bắt buộc dùng loại không có đồng ở bộ phận tiếp xúc môi chất.

Nên chọn dải 15 kg hay 25 kg?

Dải 15 kgf/cm² dùng cho phía hút máy nén, nơi áp thấp dưới 10 kgf/cm². Dải 25 kgf/cm² dùng cho phía đẩy, áp làm việc 10 đến 17 kgf/cm². Hệ lạnh đầy đủ thường cần cả hai, mỗi phía một cái.

Ren 17 mm là cỡ gì?

Ren ngoài 17 mm tương đương 3/8 inch PT, chuẩn ren côn phổ biến trong ngành lạnh. Cỡ này lớn hơn ren 13 mm (1/4 inch) của các mã đồng hồ thông thường, không lắp lẫn được — cần đầu chuyển nếu cổng lắp khác cỡ.

Đo được cho gas lạnh khác ngoài NH3 không?

Được. Ngoài amoniac, mã này đo được các môi chất lạnh R134A, R290 và R404A. Vật liệu inox 304 và 316 không phản ứng với các loại gas lạnh thông dụng nên dùng chung được.

Vì sao cần loại có dầu cho hệ lạnh?

Máy nén hệ lạnh rung liên tục và áp thay đổi theo chu kỳ đóng ngắt. Dầu glycerin trong mặt làm kim đi êm nên đọc được số ngay khi máy đang chạy, đồng thời giảm ma sát cho bộ truyền động bên trong, kéo dài tuổi thọ đồng hồ.
