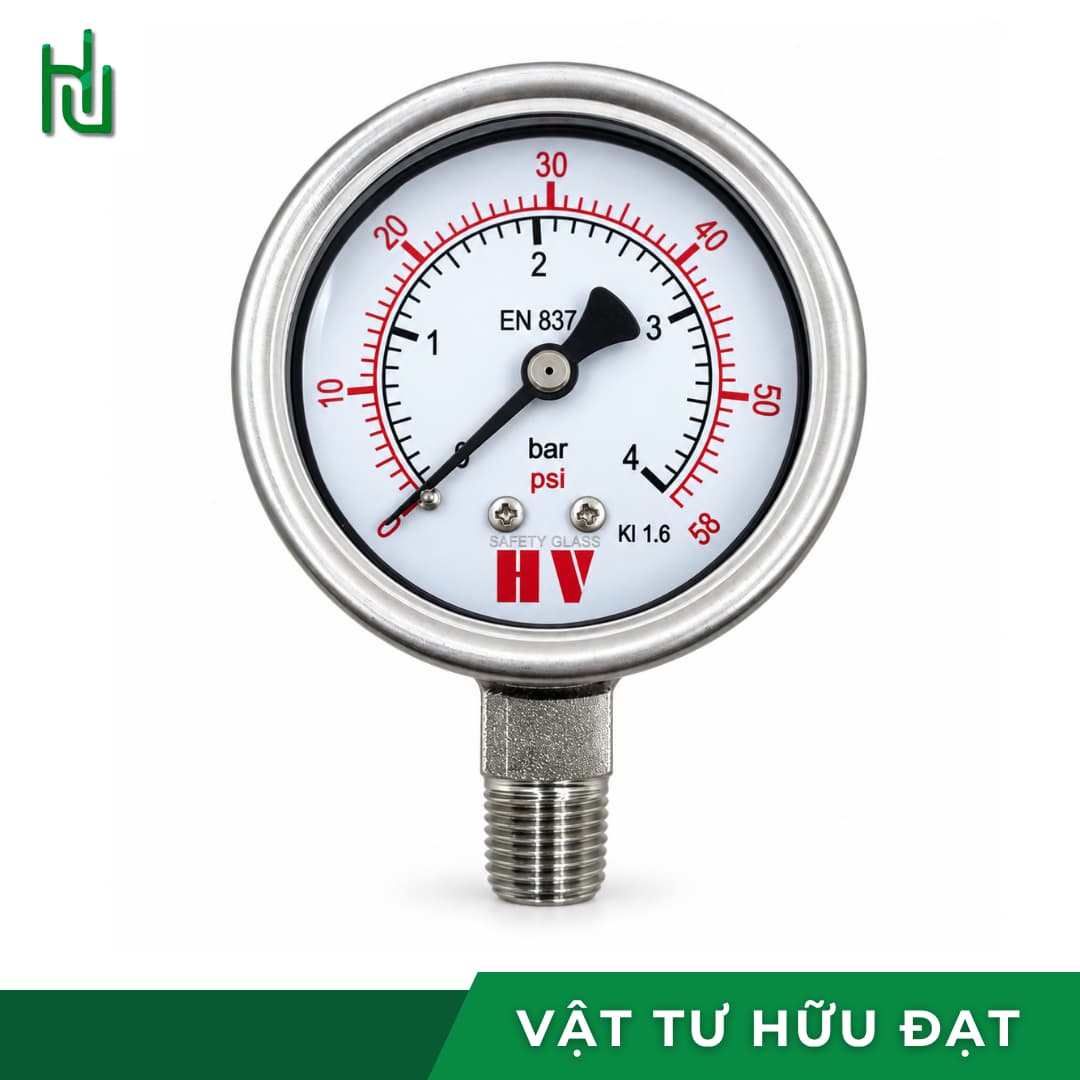

Chân ren inox 316 của đồng hồ đo áp suất HV mặt 63, ren 13mm 1/4 inch PT

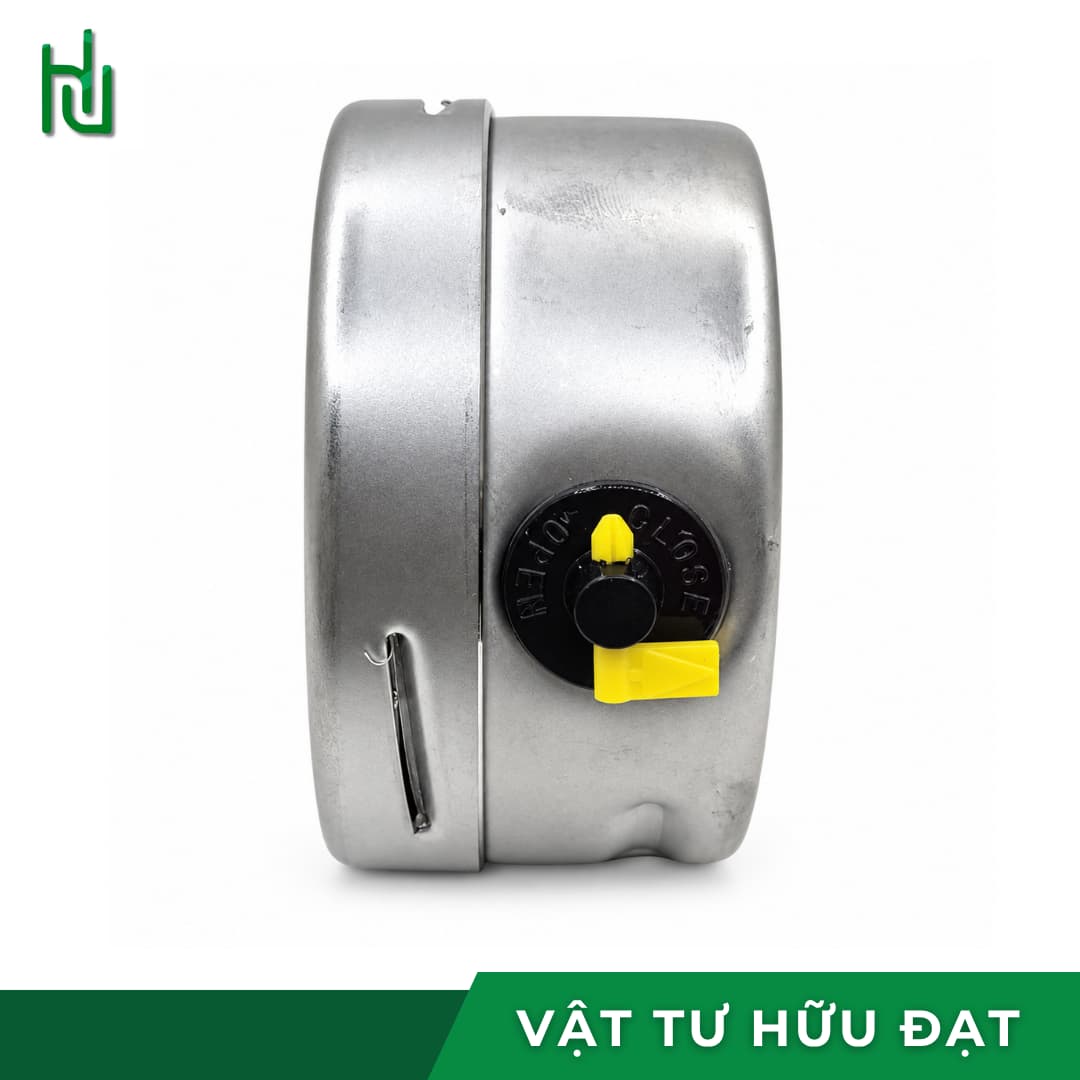

Đồng hồ áp suất HV mặt 63 thân inox 304 dày 1.0mm nhìn nghiêng

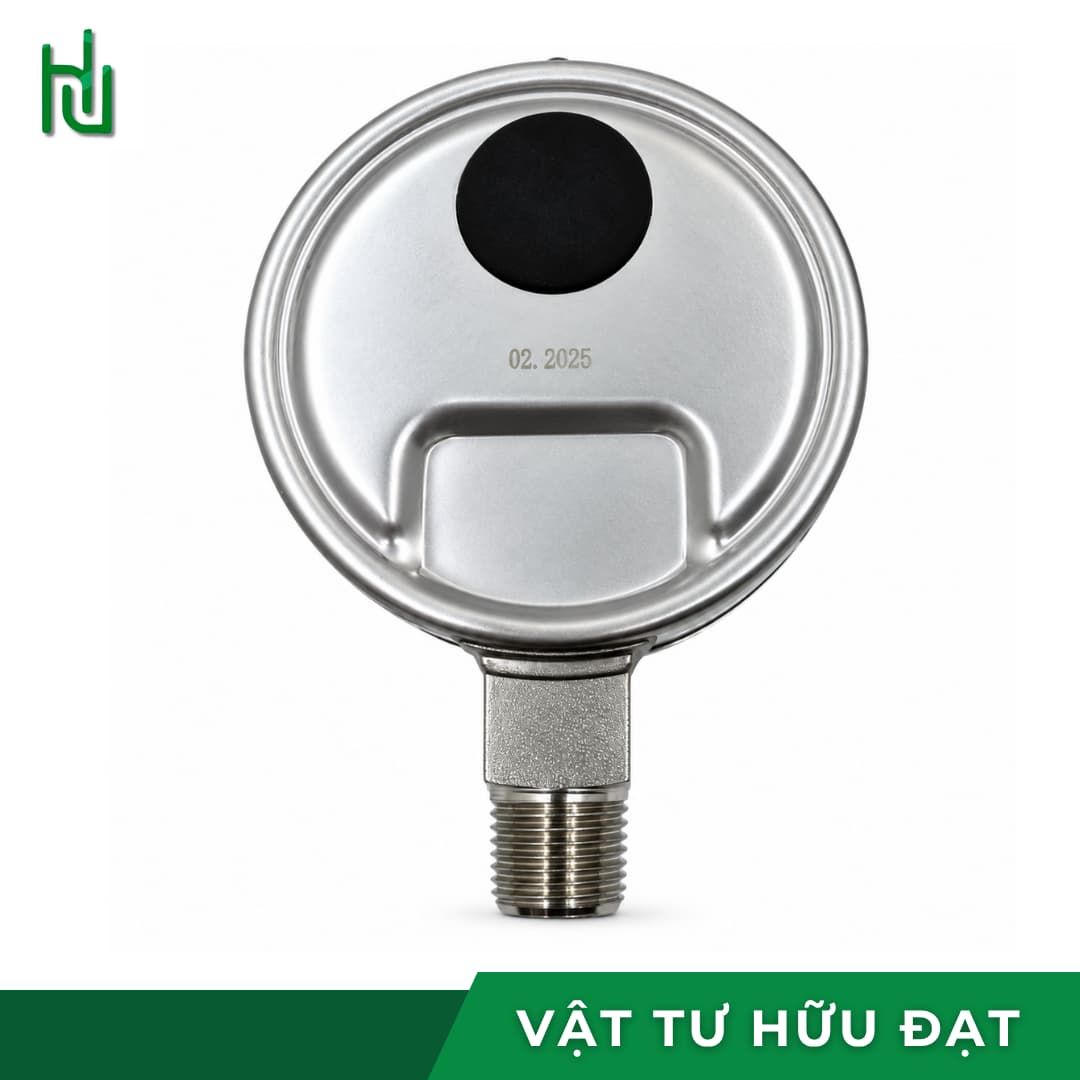

Mặt sau đồng hồ áp suất HV 63 với nút silicon thay dầu glycerin

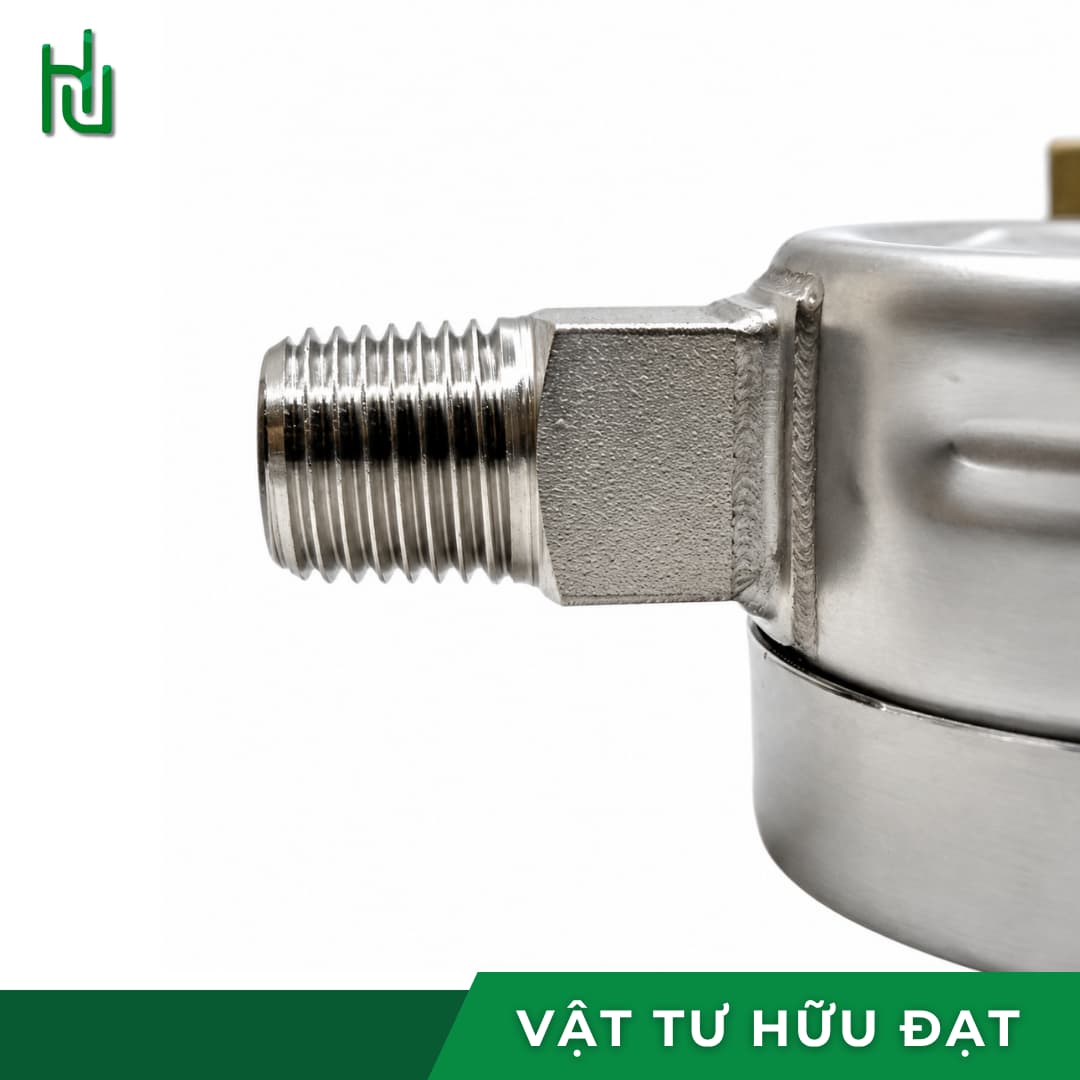

Đồng hồ đo áp suất HV mặt 63 chân inox dải 0-25 bar

Đồng hồ đo áp suất HV mặt 63 chân inox (hoá chất – xăng dầu)

Name: Đồng hồ đo áp suất HV mặt 63 chân inox | Hữu Đạt
SKU: HD-DHAP-INOX-63

Liên hệ

Thương hiệu HV (Đài Loan)Kiểu Chân inox, chân đứngMặt 63 mm

Vật liệuInox 304 · chân 316

Dải đo1 – 1000 bar

Ren kết nối13 mm (1/4″ PT)

Cấp chính xác±1,6% · EN 837-1

Gọi báo giá 0938 101 806 Nhắn Zalo

Báo giúp môi chất và áp làm việc để bên mình tư vấn đúng dải.

Hàng có sẵnXuất hoá đơn VATTư vấn kỹ thuậtGiao toàn quốc

Liên hệ

Description

Đồng hồ đo áp suất chân inox · HV

Đồng hồ đo áp suất HV mặt 63 chân inox — cho hoá chất và xăng dầu

Đồng hồ đo áp suất HV mặt 63 chân inox — tiếng Anh là stainless steel pressure gauge — làm hoàn toàn bằng inox: thân inox 304 dày 1.0 mm, chân ren inox 316. Mặt 63 mm, ren ngoài 13 mm (1/4″ PT), cấp chính xác ±1,6% theo chuẩn Châu Âu EN 837-1.

Khác biệt nằm ở vật liệu. Các mã thông thường có chân ren và ruột bằng đồng thau — hoá chất và xăng dầu ăn mòn rất nhanh. Mã này không dùng đồng ở bất kỳ bộ phận tiếp xúc môi chất nào, nên dùng được cho môi trường khắc nghiệt.

Toàn thân inox 304/31617 dải từ 1 đến 1000 barEN 837-1 · ±1,6%Chọn có dầu / khô

Vật liệuInox 304 & 316Thân 304 dày 1.0 mm, chân ren 316

Dải đo1 – 1000 bar17 lựa chọn, có cả chân không

Cấp chính xác±1,6%Theo chuẩn Châu Âu EN 837-1

Thông số kỹ thuật

Số liệu đồng hồ đo áp suất HV mặt 63 chân inox theo catalogue hãng, sản xuất theo tiêu chuẩn Châu Âu EN 837-1.

Thông số đồng hồ đo áp suất HV mặt 63 chân inox
Kích thước mặt	63 mm (2.5″)
Kiểu kết nối	Chân đứng — ren nằm phía dưới thân
Quy cách ren	Ren ngoài 13 mm (1/4″ PT)
Vật liệu thân	Inox 304, dày 1.0 mm
Vật liệu chân ren	Inox 316 — chịu ăn mòn tốt hơn 304
Cấp chính xác	±1,6% (KL 1.6)
Tiêu chuẩn sản xuất	EN 837-1 (Châu Âu)
Nhiệt độ làm việc	−20 đến 60°C (−4 đến 140°F)
Dải đo	Chân không, từ 0 đến 15000 psi (tương đương 1000 bar)
Tuỳ chọn dầu	Khách chọn loại có dầu hoặc không dầu
Nút thay dầu	Có nút silicon, thay dầu khi dầu ngả vàng
Môi chất	Hoá chất, hoá dầu (xăng, dầu), khí, nước
Hãng · công nghệ	HV · công nghệ Đài Loan

17 dải đo theo bar
Nhóm	Các dải có sẵn
Áp thấp	1 · 2.5 · 4 · 6 bar
Áp trung bình	10 · 16 · 25 · 40 bar
Áp cao	60 · 100 · 150 · 250 bar
Áp rất cao	350 · 400 · 500 · 600 · 1000 bar

Vì sao phải chân inox

Ba lý do không thể thay bằng đồng hồ chân đồng thông thường.

Hoá chất ăn mòn đồng rất nhanh

Đồng hồ thông thường có chân ren và ruột bằng đồng thau. Gặp axit, dung môi hoặc xăng dầu, đồng bị ăn mòn trong thời gian ngắn — kim chỉ sai rồi rò rỉ, nguy hiểm với môi chất dễ cháy.

Inox 316 ở chân ren, nơi tiếp xúc trực tiếp

Chân ren là bộ phận chạm môi chất nhiều nhất nên dùng inox 316 — loại chịu ăn mòn tốt hơn 304, đặc biệt với môi trường có clorua và axit.

Thân dày 1.0 mm, bền ngoài trời

Vỏ inox 304 dày 1.0 mm, dày hơn loại thông thường. Dùng được cả trong nhà máy lẫn ngoài trời, kể cả công trình khai khoáng ngoài khơi có hơi muối.

So sánh với các mã đồng hồ khác

Chọn theo môi chất — đây là yếu tố quyết định, không phải giá.

Chọn đồng hồ theo môi chất
Loại	Vật liệu tiếp xúc	Dùng cho
HV mặt 63 chân inox (trang này)	Inox 304 · 316	Hoá chất, xăng dầu, khai khoáng
HV mặt 100 chân inox	Inox 304 · 316	Cùng loại, mặt lớn dễ đọc hơn
Đồng hồ dầu HV mặt 63	Vỏ inox, chân ren đồng	Thủy lực, khí nén — không dùng cho hoá chất
Hơi mặt 63 chân đứng	Thép, ruột đồng	Hơi, nước, khí nén thông thường
HV NH3	Không dùng đồng	Gas amoniac chuyên dụng

Quy tắc chọn đơn giản: môi chất có ăn mòn đồng không. Xăng, dầu, axit, dung môi, amoniac đều ăn mòn đồng — phải chọn chân inox. Nước, hơi, khí nén sạch thì dùng mã thông thường rẻ hơn nhiều mà vẫn bền.

Không chắc môi chất của mình có ăn mòn đồng không?

Gọi 0938 101 806 để được tư vấn

Chọn dải đo & có dầu hay không

Hai quyết định cần chốt trước khi đặt hàng.

Áp làm việc thực tế	Dải nên chọn	Ứng dụng điển hình
Dưới 0,7 bar	1 bar	Hệ áp rất thấp, bồn chứa
2 – 4 bar	6 bar	Bơm hoá chất, đường ống dung môi
7 – 11 bar	16 bar	Khí nén nhà máy hoá chất
17 – 28 bar	40 bar	Trạm bơm xăng dầu
40 – 70 bar	100 bar	Hệ áp cao, khai khoáng
100 – 175 bar	250 bar	Thủy lực áp cao
Trên 400 bar	600 hoặc 1000 bar	Thiết bị chuyên dụng, ngoài khơi

Tiêu chí	Chọn loại CÓ DẦU	Chọn loại KHÔNG DẦU
Hệ thống rung	Rung mạnh, áp dao động liên tục	Áp ổn định, ít rung
Đọc số	Kim êm, đọc được khi máy chạy	Kim có thể dao động
Bảo dưỡng	Thay dầu khi ngả vàng	Không cần
Chi phí	Cao hơn	Thấp hơn

Lắp đặt & bảo dưỡng

Bốn việc cần làm đúng.

Kiểm tra kim có nằm đúng vạch 0 khi chưa có áp. Với môi chất nguy hiểm, kiểm tra kỹ trước khi đưa vào hệ thống.
Quấn băng tan chịu hoá chất vào ren 13 mm. Dùng mỏ lết kẹp phần ren, không xoay thân đồng hồ.
Nhiệt độ môi trường lắp đặt nên nằm trong khoảng −20 đến 60°C. Vượt ngưỡng này thì lắp thêm ống siphon hoặc ống mao dẫn để cách nhiệt.
Với loại có dầu, sau thời gian dài dầu ngả vàng thì mở nút silicon phía sau để châm thêm hoặc thay dầu mới.

Sai lầm hay gặp: dùng đồng hồ chân đồng thông thường cho hệ xăng dầu vì thấy rẻ hơn. Đồng bị ăn mòn dần, ban đầu chỉ sai số, sau đó rò rỉ ngay tại chân ren — với xăng dầu thì đây là rủi ro cháy nổ, không phải chuyện tiết kiệm.

Câu hỏi thường gặp

Đồng hồ HV mặt 63 chân inox có bao nhiêu dải đo?

Có 17 dải theo đơn vị bar: 1, 2.5, 4, 6, 10, 16, 25, 40, 60, 100, 150, 250, 350, 400, 500, 600 và 1000 bar, ngoài ra còn loại đo chân không. Chọn dải sao cho áp làm việc thực tế bằng khoảng 70% thang đo cực đại.

Vì sao dùng inox 316 cho chân ren mà không phải 304?

Chân ren là bộ phận tiếp xúc trực tiếp với môi chất nên cần vật liệu chịu ăn mòn tốt nhất. Inox 316 có thêm molypden nên chống ăn mòn tốt hơn 304, đặc biệt với môi trường có clorua và axit. Thân đồng hồ ít tiếp xúc hơn nên dùng inox 304 dày 1.0 mm là đủ.

Khác gì với đồng hồ dầu HV mặt 63 thông thường?

Đồng hồ dầu HV mặt 63 thông thường có vỏ inox nhưng chân ren bằng đồng, chỉ dùng cho thủy lực và khí nén. Mã chân inox này làm toàn bộ bằng inox 304 và 316, không có đồng ở bộ phận tiếp xúc môi chất, nên dùng được cho hoá chất và xăng dầu.

Nên chọn loại có dầu hay không dầu?

Chọn có dầu khi hệ thống rung mạnh hoặc áp thay đổi đột ngột liên tục, dầu glycerin làm kim đi êm và bảo vệ bộ truyền động. Chọn không dầu khi áp ổn định và ít rung, giá thấp hơn mà vẫn dùng tốt. Cả hai đều có cùng vật liệu inox.

Dùng được cho gas amoniac không?

Với hệ amoniac nên chọn mã NH3 chuyên dụng. Amoniac ăn mòn đồng cực nhanh nên bắt buộc phải dùng loại không có đồng, và mã NH3 được thiết kế riêng cho môi chất này với vật liệu và kết cấu phù hợp.
